        怡合达 同步带 进口 Y-EFB01/03 聚氨酯 钢丝 尼龙帆布 断开型 白色 绿色帆布 PCS

        条件筛选：

        性价比 精密型
        主体材质 聚氨酯
        产品名称 聚氨酯同步带
        产地 进口
        皮带形状 断开型
        种类筛选 同步带

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            芯线材质

            产品选型

            皮带类型

            皮带公称宽度

            齿数

            50~3000
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 颜色 使用温度
            ①本体 ②芯线 ①本体
            Y-EFB01 进口 聚氨酯 钢丝 乳白色 -20~75°C
            Y-EFB03 凯夫拉芯线



            钢丝芯线皮带不可从背面张紧，否则芯线会断裂。
            聚氨酯开口带由热塑性聚氨酯材质制成，具有较高抗磨损能力。
            各类型加强芯保证其在转动中仍然保持良好的运动能力，
                传动可靠，尺寸稳定。



            皮带宽度公差

            皮带宽度(mm) 公差
            3~30 ±0.5
            31~50 ±0.8



             皮带长度公差为：0~10个齿。

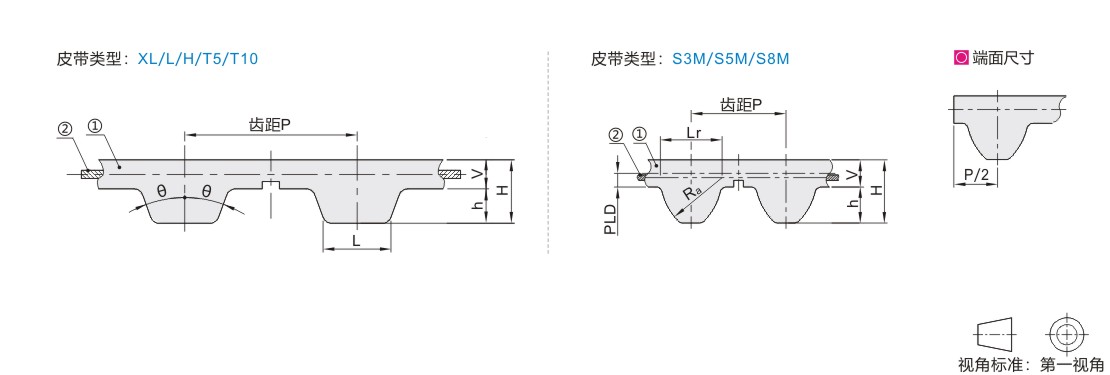

            参数图



            选型表

            代码 齿形 齿距 2θ L(Lr) h H V Ra PLD
            Y-EFB01
            Y-EFB03            		 XL 5.08 50° 1.35 1.27 2.3 1.03 — —
            L 9.525 40° 3.2 1.9 3.6 1.7
            H 12.7 4.4 2.3 4.3 2
            T5 5 1.8 1.2 2.2 1
            T10 10 3.5 2.5 4.5 2
            S3M 3 — 1.95 1.14 2.2 1.06 1.95 0.381
            S5M 5 3.25 1.85 3.35 1.5 3.25 0.48
            S8M 8 5.2 3.05 5.3 2.25 5.2 0.686



            型号
            		 齿数
            		 皮带宽度
            (mm)
            		 容许张力(N)
            		 适用连接金属件(见官网)
            代码 皮带类型 皮带公称宽度
            Y-EFB01
            Y-EFB03            		 XL 025 50~3000 6.4 65 ECY01-XL-025
            037 9.5 100 ECY01-XL-037
            050 12.7 140 ECY01-XL-050
            L 050 12.7 260 ECY01-L-050
            075 19.1 390 ECY01-L-075
            100 25.4 520 ECY01-L-100
            H 075 19.1 400 ECY01-H-075
            100 25.4 530 ECY01-H-100
            150 38.1 800 ECY01-H-150
            200 50.8 1095 ECY01-H-200
            S3M※ 060 6 130 ECY01-S3M-060
            100 10 105 ECY11-S3M-100
            150 15 160 ECY11-S3M-150
            S5M 100 10 305 ECY01-S5M-100
            150 15 488 ECY01-S5M-150
            250 25 540 ECY01-S5M-250
            S8M 150 15 650 ECY01-S8M-150
            250 25 1175 ECY01-S8M-250
            300 30 1410 ECY01-S8M-300
            400 40 1880 ECY01-S8M-400
            T5 100 10 110 ECY01-T5-100
            150 15 165 ECY01-T5-150
            200 20 225 ECY01-T5-200
            250 25 285 ECY01-T5-250
            T10 150 15 300 ECY01-T10-150
            200 20 400 ECY01-T10-200
            250 25 530 ECY01-T10-250
            300 30 625 ECY01-T10-300
            400 40 860 ECY01-T10-400
            500 50 1065 ECY01-T10-500



            全长计算公式=齿数×齿距。       带※的皮带类型不适用Y-EFB03。
