同步轮拉手轴承座减震器滚针导柱

商品分类

型号：

型号筛选

未生成型号，还有 4 项未选择

代码

参数选型

皮带型号（齿距）

产品选型

皮带公称宽度

齿数

图片仅供参考，请以已选的规格为准

怡合达同步带进口 ECE22 氯丁橡胶玻璃纤维闭环型黑色 PCS

条件筛选：

性价比标准型

主体材质氯丁橡胶

产品名称橡胶同步带

产地进口

皮带形状闭环型

芯线材质玻璃纤维线

种类筛选同步带

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

材质图

参数图

材质图

代码	类型		齿距	材质		颜色	使用温度
				主体	芯线	主体
ECE22	MXL	标准型	2.032	氯丁橡胶	玻璃纤维线	黑色	-30~90°C
	XL		5.08
	L		9.525
	H		12.7

为减少橡胶屑飞散，橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响；
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有代码的皮带周长为芯线长度。
重量为理论值，与实物可能存在差异，仅供参考。

皮带宽度公差

皮带宽度(mm)						公差
3~30						±0.5
31~50						±0.8

51~100						±1.0

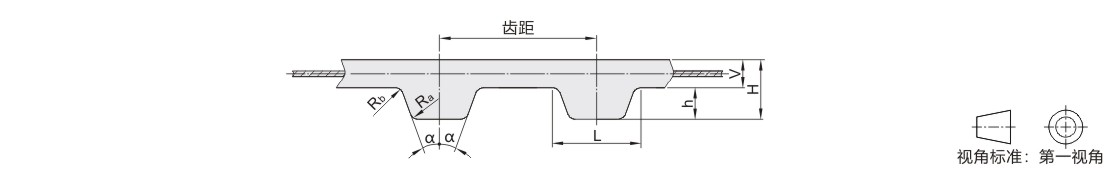

代码	齿形	齿距	2α	L	h	H		V	Ra	Rb	单位带重(kg/10mm×1m)
ECE22-XL	MXL	2.032	40°	1.14	0.51	1.1	±0.2	0.59	0.13	0.13	0.011
	XL	5.08	50°	2.57	1.27	2.25	±0.5	1.0	0.38	0.38	0.022
	L	9.525	40°	4.65	1.91	3.5	±0.7	1.6	0.51	0.51	0.032
	H	12.7	40°	6.12	2.29	4.3	±0.7	2.0	1.00	1.00	0.040

参数图

ECE22-MXL(齿距：2.032) ECE22-MXL(齿距：2.032) ECE22-XL(齿距：5.08) ECE22-XL(齿距：5.08) ECE22-L(齿距：9.525)

型号		齿数	皮带周长		型号		齿数	皮带周长		型号		齿数	皮带周长		型号		齿数	皮带周长	型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长		代码	皮带公称宽度	齿数	皮带周长		代码	皮带公称宽度	齿数	皮带周长		代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长
ECE22-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	45	91.44		ECE22-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	162	329.18		ECE22-XL	025 (6.4mm) 031 (7.9mm) 037 (9.5mm) 050 (12.7mm)	25	127.00		ECE22-XL	025 (6.4mm) 031 (7.9mm) 037 (9.5mm) 050 (12.7mm)	106	538.48	ECE22-L	050 (12.7mm) 075 (7.9mm) 100 (25.4mm) 150 (38.1mm)	29	276.23
		48	97.54				165	335.28				30	152.40				107	543.56			33	314.33
		50	101.60				170	345.44				32	162.56				108	548.64			36	342.9
		52	105.66				175	355.60				34	172.72				110	558.80			40	381
		53	107.70				177	359.66				35	177.80				111	563.88			44	419.1
		54	109.73				180	365.76				36	182.88				112	568.96			45	428.63
		55	111.76				184	373.89				37	187.96				114	579.12			46	438.15
		56	113.79				190	386.08				38	193.04				115	584.20			50	476.25
		57	115.82				192	390.14				39	198.12				117	594.36			54	514.35
		59	119.89				195	396.24				40	203.20				120	609.60			56	553.4
		60	121.92				200	406.40				42	213.36				122	619.76			58	552.45
		61	123.95				205	416.56				44	223.52				124	629.92			60	571.5
		63	128.02				210	426.72				45	228.60				125	635.00			64	609.6
		65	132.08				212	430.78				46	233.68				130	660.40			66	628.65
		67	136.14				215	436.88				47	238.76				131	665.48			68	647.7
		68	138.18				220	447.04				48	243.84				133	675.64			70	666.75
		70	142.24				221	449.07				49	248.92				135	685.80			72	685.8
		71	144.27				222	451.10				50	254.00				138	701.04			74	704.85
		72	146.30				224	455.17				51	259.08				140	711.20			76	723.9
		73	148.34				226	459.23				52	264.16				141	716.28			80	762
		75	152.40				228	463.30				53	269.24				145	736.60			81	771.53
		76	154.43				230	467.36				54	274.32				150	762.00			84	800.1
		77	156.46				232	471.42				55	279.40				155	787.40			85	809.63
		78	158.50				236	479.55				56	284.48				157	797.56			86	819.15
		79	160.53				239	485.65				57	289.56				160	812.80			89	847.73
		80	162.56				240	487.68				58	294.64				161	817.88			90	857.25
		82	166.62				245	497.84				59	299.72				165	838.20			92	876.3
		83	168.66				248	503.94				60	304.80				170	863.60			96	914.4
		85	172.72				250	508.00				61	309.88				172	873.76			98	933.45
		87	176.78				256	520.19				62	314.96				174	883.92			100	952.5
		88	178.82				260	528.32				63	320.04				176	894.08			102	971.55
		90	182.88				262	532.38				64	325.12				178	904.24			104	990.6
		91	184.91				265	538.48				65	330.20				180	914.40			105	1000.13
		92	186.94				271	550.67				66	335.28				182	924.56			112	1066.8
		93	188.98				273	554.74				67	340.36				185	939.80			114	1085.85
		94	191.01				275	558.80				68	345.44				186	944.88			116	1104.9
		95	193.04				280	568.96				69	350.52				188	955.04			117	1114.43
		96	195.07				281	570.99				70	355.60				192	975.36			119	1133.48
		97	197.10				285	579.12				71	360.68				193	980.44			120	1143
		98	199.14				288	585.22				72	365.76				194	985.52			124	1181.1
		99	201.17				290	589.28				73	370.84				195	990.60			128	1219.2
		100	203.20				295	599.44				74	375.92				198	1005.84			136	1295.4
		101	205.23				297	603.50				75	381.00				200	1016.00			137	1304.93
		102	207.26				300	609.60				76	386.08				204	1036.32			140	1333.5
		103	209.30				305	619.76				77	391.16				212	1076.96			144	1371.6
		105	213.36				310	629.92				78	396.24				215	1092.20			155	1476.38
		106	215.39				312	633.98				79	401.32				225	1143.00			160	1524
		108	219.46				315	640.08				80	406.40				228	1158.24			161	1533.53
		110	223.52				318	646.18				81	411.48				230	1168.40			165	1571.63
		112	227.58				320	650.24				82	416.56				235	1193.80			168	1600.2
		114	231.65				330	670.56				83	421.64				245	1244.60			170	1619.25
		115	233.68				332	674.62				84	426.72				248	1259.84			174	1657.35
		118	239.78				334	678.69				85	431.80				255	1295.40			176	1676.4
		120	243.84				336	682.75				86	436.88				270	1371.60			186	1771.65
		121	245.87				337	684.78				87	441.96				282	1432.56			194	1847.85
		122	247.90				347	705.10				88	447.04				296	1503.68			195	1857.38
		123	249.94				350	711.20				89	452.12				304	1544.32			205	1952.63
		125	254.00				355	721.36				90	457.20				315	1600.20			208	1981.2
		126	256.03				359	729.49				91	462.28				319	1620.52			210	2000.25
		127	258.06				360	731.52				92	467.36				343	1742.44			215	2047.88
		128	260.10				364	739.65				94	477.52				414	2103.12			228	2171.7
		129	262.13				365	741.68				95	482.60				430	2184.40			230	2190.75
		130	264.16	372			755.90	97	492.76			444	2255.52	244			2324.1
		131	266.19	380			772.16	98	497.84			450	2286.00	245			2333.63
132	268.22	388	788.42	99	502.92	454	2306.32	250	2381.25
134	272.29	397	806.70	100	508.00	457	2321.56	345	3286.13
135	274.32	400	812.80	101	513.08	463	2352.04	/
138	280.42	405	822.96	103	523.24	507	2575.56
140	284.48	410	833.12	104	528.32	510	2590.80
142	288.54	413	839.22	105	533.40	/
144	292.61	435	883.92	/
145	294.64	440	894.08
146	296.67	448	910.34
148	300.74	453	920.50
150	304.80	464	942.85
155	314.96	487	989.58
158	321.06	498	1011.94
160	325.12	500	1016.00
/												516	1048.51
												525	1066.80
												535	1087.12
												550	1117.60

ECE22-H(齿距：12.7)

型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长
ECE22-H	075 (19.1mm) 100 (25.4mm) 150 (38.1mm) 200 (50.8mm)	37	469.9
		45	571.5
		46	584.2
		48	609.6
		49	622.3
		54	685.8
		56	711.2
		60	762.0
		62	787.4
		63	800.1
		64	812.8
		66	838.2
		68	863.6
		70	889.0
		72	914.4
		74	939.8
		75	952.5
		78	990.6
		80	1016.0
		82	1041.4
		84	1066.8
		86	1092.2
		90	1143.0
		93	1181.1
		96	1219.2
		98	1244.6
		102	1295.4
		106	1346.2
		108	1371.6
		112	1422.4
		113	1435.1
		114	1447.8
		116	1473.2
		120	1524.0
		121	1536.7
		126	1600.2
		128	1625.6
		130	1651.0
		132	1676.4
		136	1727.2
		140	1778.0
		146	1854.2
		150	1905.0
		152	1930.4
		154	1955.8
		160	2032.0
		162	2057.4
		164	2082.8
		168	2133.6
		170	2159.0
		172	2184.4
		176	2235.2
		180	2286.0
		190	2413.0
		197	2501.9
		200	2540.0
		204	2590.8
		210	2667.0
		220	2794.0
		226	2870.2
		228	2895.6
		250	3175.0
		265	3365.5
		270	3429.0
280	3556.0
336	4267.2
340	4318.0
