        怡合达 同步带 国产 ECE42 氯丁橡胶 玻璃纤维 清洁型 闭环型 黑色 PCS

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        主体材质 氯丁橡胶
        产品名称 氯丁橡胶同步带
        产地 国产
        是否贴布 齿面贴布型
        皮带型号（齿距） MXL(2.032)
        皮带形状 闭环型
        芯线材质 玻璃纤维线
        种类筛选 同步带

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            技术图档

            材质图
            代码
            		 类型
            		 齿距
            		 皮带形状
            		 材质
            		 颜色 使用温度
            ①主体 ②芯线 ③齿布 主体
            ECE42 MXL 齿面贴布型 2.032 闭环型 氯丁橡胶 玻璃纤维线 尼龙帆布 黑色 -30℃~80℃



            皮带宽度公差

            皮带宽度(mm) 公差
            3~30 ±0.5

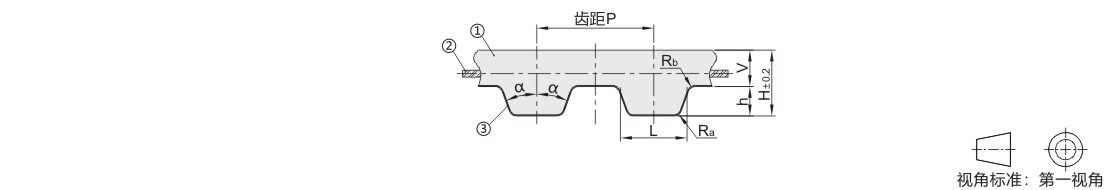

            齿形 齿距P 2α L h H V Rb Ra 单位重量g/m
            (宽度:9.5mm)
            MXL 2.032 40° 1.14 0.51 1.14 0.63 0.13 0.13 1.1



            特点：该款橡胶同步带齿型齿面为清洁型棕色布，同步带表面具有防静电功能，

                防静电系数为1.0×10⁴~1.0×10⁸。

            皮带周长=齿数×齿距，皮带的周长为芯线长度。

            橡胶同步带的传动容量及设计计算方法请参考国标(GB)设计手册。

            重量为理论值，与实物可能存在差异，仅供参考。







            技术图档



            选型表

            型号 齿数
            		 皮带
            周长
            		   型号 齿数
            		 皮带
            周长
            		   型号 齿数
            		 皮带
            周长
            代码 皮带
            公称宽度            		 代码 皮带
            公称宽度            		 代码 皮带
            公称宽度
            ECE42-MXL 019
            (4.8mm)

            025
            (6.4mm)

            037
            (9.5mm)

            050
            (12.7mm)            		 26 52.83 ECE42-MXL 019
            (4.8mm)

            025
            (6.4mm)

            037
            (9.5mm)

            050
            (12.7mm)            		 118 239.78 ECE42-MXL 019
            (4.8mm)

            025
            (6.4mm)

            037
            (9.5mm)

            050
            (12.7mm)            		 295 599.44
            27 54.86 120 243.84 298 605.54
            33 67.06 123 249.94 300 609.60
            35 71.12 125 254.00 305 619.76
            36 73.15 126 256.03 310 629.92
            38 77.22 130 264.16 312 633.98
            40 81.28 132 268.22 318 646.18
            43 87.38 135 274.32 320 650.24
            45 91.44 136 276.35 324 658.37
            49 99.57 138 280.42 325 660.40
            50 101.60 139 282.45 328 666.50
            51 103.63 140 284.48 330 670.56
            53 107.70 142 288.54 336 682.75
            54 109.73 144 292.61 340 690.88
            55 111.76 145 294.64 347 705.10
            56 113.79 148 300.74 362 735.58
            58 117.86 149 302.77 371 753.87
            59 119.89 150 304.80 372 755.90
            60 121.92 152 308.86 378 768.10
            61 123.95 153 310.90 390 792.48
            63 128.02 154 312.93 400 812.80
            64 130.05 155 314.96 408 829.06
            65 132.08 156 316.99 424 861.57
            66 134.11 158 321.06 448 910.34
            68 138.18 160 325.12 453 920.50
            70 142.24 162 329.18 463 940.82
            71 144.27 165 335.28 472 959.10
            72 146.30 168 341.38 500 1016.00
            75 152.40 170 345.44 504 1024.13
            76 154.43 175 355.60 522 1060.70
            78 158.50 180 365.76 531 1078.99
            79 160.53 184 373.89 546 1109.47
            80 162.56 190 386.08 570 1158.24
            82 166.62 192 390.14 583 1184.66
            83 168.66 194 394.21 600 1219.20
            84 170.69 195 396.24 610 1239.52
            85 172.72 197 400.30 648 1316.74
            87 176.78 200 406.40 656 1332.99
            88 178.82 206 418.59 680 1381.76
            89 180.85 210 426.72 750 1524.00
            90 182.88 212 430.78 760 1544.32
            92 186.94 215 436.88 800 1625.60
            94 191.01 216 438.91 955 1940.56
            95 193.04 221 449.07 957 1944.62
            97 197.10 225 457.20 1012 2056.38
            98 199.14 228 463.30 1030 2092.96
            99 201.17 232 471.42 1060 2153.92
            100 203.20 236 479.55 1088 2210.82
            102 207.26 239 485.65 1120 2275.84
            103 209.30 240 487.68 1137 2310.38
            105 213.36 249 505.97 1250 2540.00
            106 215.39 250 508.00 1426 2897.63
            108 219.46 256 520.19 1463 2972.82
            109 221.49 265 538.48 1516 3080.51
            110 223.52 270 548.64 1806 3669.79
            112 227.58 273 554.74 1875 3810.00
            113 229.62 276 560.83 1880 3820.16
            114 231.65 280 568.96 2044 4153.41
            115 233.68 285 579.12 2214 4498.85
            116 235.71 290 589.28 /
