怡合达同步带国产 ECL11 聚氨酯钢丝闭环型浅灰色 T5/T10/AT5/AT10型

品牌名称：

怡合达

条件筛选：

性价比经济型

主体材质聚氨酯

产品名称聚氨酯同步带

产地国产

皮带形状闭环型

芯线材质钢丝

种类筛选同步带

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

代码	类型		齿距	材质		颜色	使用温度
				主体	芯线	主体
ECL11	T5	经济型	5	聚氨酯	钢丝	浅灰色	0~80℃
	T10		10
	AT5		5
	AT10		10

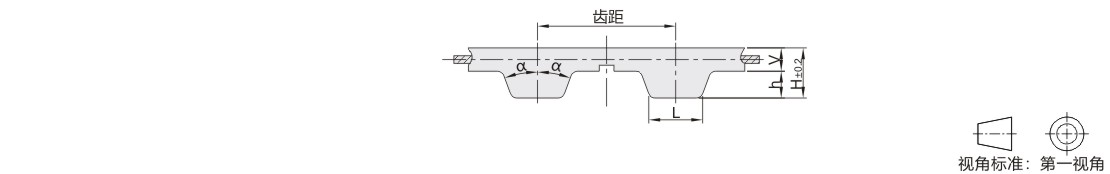

代码	齿形	齿距	2α	L	h	H	V
ECL11	T5	5	40°	1.8	1.2	2.4	1.2
	T10	10	40°	3.5	2.5	4.7	2.2
	AT5	5	50°	2.5	1.2	2.7	1.5
	AT10	10	50°	5	2.5	4.5	2

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8

适用于轻负载，低转速的传动系统。

同步带芯线采用螺旋缠绕的方式排列，分切后可能会看到芯线层，不影响产品性能。

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

参数图

ECL11-T5(齿距：5）

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
ECL11-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	150	30	ECL11-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	545	109
		160	32			550	110
		165	33			560	112
		175	35			570	114
		185	37			575	115
		200	40			590	118
		210	42			600	120
		215	43			610	122
		220	44			620	124
		225	45			625	125
		230	46			630	126
		245	49			640	128
		250	50			650	130
		255	51			660	132
		260	52			675	135
		270	54			690	138
		280	56			700	140
		295	59			725	145
		300	60			750	150
		305	61			760	152
		310	62			780	156
		315	63			800	160
		320	64			815	163
		325	65			820	164
		330	66			830	166
		340	68			840	168
		345	69			850	170
		350	70			860	172
		355	71			885	177
		360	72			900	180
		365	73			920	184
		370	74			940	188
		375	75			970	194
		380	76			990	198
		385	77			1000	200
		390	78			1045	209
		395	79			1050	210
		410	82			1075	215
		420	84			1100	220
		425	85			1130	226
		430	86			1160	232
		435	87			1200	240
		440	88			1215	243
		445	89			1260	252
		450	90			1315	263
		455	91			1355	271
		460	92			1380	276
		470	94			1440	288
		475	95			1470	294
		480	96			1500	300
		500	100			/
		510	102
		515	103
		525	105
		530	106

ECL11-T10(齿距：10）

型号			皮带周长	齿数
代码		皮带公称宽度	皮带周长	齿数
ECL11-T10		150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	300	30
			320	32
			340	34
			350	35
			370	37
			390	39
			400	40
			410	41
			420	42
			440	44
			450	45
			460	46
			470	47
			480	48
			500	50
			510	51
			520	52
			530	53
			550	55
			560	56
			600	60
			610	61
			630	63
			650	65
			660	66
			670	67
			680	68
			690	69
			700	70
			720	72
			730	73
			740	74
			750	75
			760	76
			780	78
			800	80
			810	81
			820	82
			840	84
			850	85
			860	86
			880	88
			890	89
			900	90
			920	92
			950	95
			960	96
			970	97
			980	98
			1000	100
			1010	101
			1020	102
			1050	105
			1080	108
			1100	110
			1110	111
			1140	114
			1150	115
			1210	121
			1240	124
			1250	125
			1260	126
			1300	130
			1390	139
1460	146
2050	205

ECL11-AT5(齿距：5）

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
ECL11-AT5	100 (10mm) 150 (15mm)	225	45
		255	51
		260	52
		280	56
		300	60
		305	61
		330	66
		340	68
		370	74
		375	75
		390	78
		420	84
		450	90
		455	91
		460	92
		480	96
		500	100
		525	105
		545	109
		550	110
		570	114
		600	120
		610	122
		620	124
		630	126
		660	132
		670	135
		710	142
		720	144
		750	150
		780	156
		825	165
		840	168
		860	172
		900	180
		920	184
		975	195
		990	198
		1020	204
		1030	206
		1050	210
		1075	215
		1125	225
		1260	252

ECL11-AT10(齿距：10）

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
ECL11-AT10	150 (15mm) 200 (20mm) 250 (25mm)	370	37
		400	40
		500	50
		510	51
		540	54
		550	55
		560	56
		580	58
		600	60
		610	61
		630	63
		650	65
		660	66
		670	67
		690	69
		700	70
		730	73
		740	74
		780	78
		800	80
		810	81
		840	84
		880	88
		890	89
		920	92
		960	96
		980	98
		1000	100
		1010	101
		1050	105
		1080	108
		1100	110
		1250	125
		1400	140
