怡合达同步带国产 ECL12 聚氨酯钢丝凯夫拉闭环型黄色浅灰色 PCS

品牌名称：

怡合达

条件筛选：

性价比经济型

主体材质聚氨酯

产品名称聚氨酯同步带

产地国产

皮带形状闭环型

种类筛选同步带

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

代码	类型		齿距	材质		颜色	使用温度
				主体	芯线	主体
ECL12	MXL	经济型	2.032	聚氨酯	凯夫拉芯线	黄色	0~80℃
	XL		5.08		钢丝	浅灰色
	L		9.525
	H		12.7

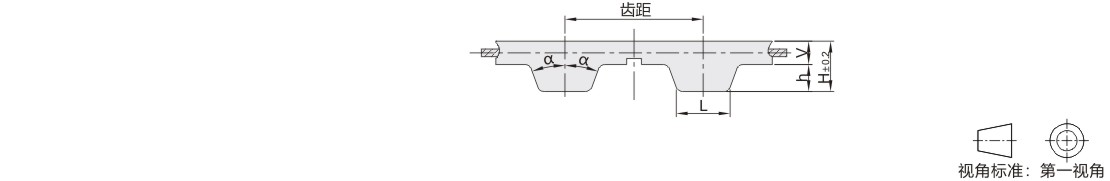

代码	齿形	齿距	2α	L	h	H	V
ECL12	MXL	2.032	40°	0.76	0.51	1.14	0.63
	XL	5.08	50°	1.35	1.27	2.3	1.03
	L	9.525	40°	3.2	1.91	3.6	1.69
	H	12.7	40°	4.4	2.29	4.3	2.01

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8

皮带周长=齿数×齿距，皮带的周长为芯线长度。

适用于轻负载，低转速的传动系统。

同步带芯线采用螺旋缠绕的方式排列，分切后可能会看到芯线层，不影响产品性能。

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

参数图

ECL12-MXL(齿距：2.032)

型号		齿数	皮带周长	型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长
ECL12-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	60	121.92	ECL12-MXL	019 (4.8mm) 025 (6.4mm) 037 (9.5mm) 050 (12.7mm)	312	633.98
		62	125.98			315	640.08
		65	132.08			323	656.34
		72	146.30			326	662.43
		76	154.43			328	666.50
		78	158.50			332	674.62
		92	186.94			347	705.10
		98	199.14			352	715.26
		104	211.33			358	727.46
		110	223.52			360	731.52
		115	233.68			362	735.58
		118	239.78			365	741.68
		125	254.00			372	755.90
		126	256.03			378	768.10
		128	260.10			380	772.16
		135	274.32			388	788.42
		139	282.45			395	802.64
		140	284.48			400	812.80
		142	288.54			405	822.96
		144	292.61			408	829.06
		145	294.64			412	837.18
		147	298.70			416	845.31
		148	300.74			425	863.60
		150	304.80			432	877.82
		153	310.90			435	883.92
		155	314.96			448	910.34
		158	321.06			454	922.53
		160	325.12			475	965.20
		165	335.28			485	985.52
		170	345.44			500	1016.00
		175	355.60			516	1048.51
		184	373.89			548	1113.54
		187	379.98	/
		190	386.08
		192	390.14
		195	396.24
		200	406.40
		210	426.72
		212	430.78
		221	449.07
		225	457.20
		232	471.42
		236	479.55
		240	487.68
		245	497.84
		248	503.94
		256	520.19
		275	558.80
		280	568.96
		285	579.12
		290	589.28
		295	599.44
		298	605.54
		300	609.60
		308	625.86
		310	629.92

ECL12-XL(齿距：5.08)

型号		齿数	皮带周长	型号		齿数	皮带周长	型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长
ECL12-XL	025 (6.4mm) 031 (7.9mm) 037 (9.5mm) 050 (12.7mm)	40	203.20	ECL12-XL	025 (6.4mm) 031 (7.9mm) 037 (9.5mm) 050 (12.7mm)	94	477.52	ECL12-XL	025 (6.4mm) 031 (7.9mm) 037 (9.5mm) 050 (12.7mm)	153	777.24
		45	228.60			95	482.60			170	863.60
		50	254.00			96	487.68			178	904.24
		51	259.08			97	492.76			180	914.40
		52	264.16			98	497.84			188	955.04
		55	279.40			100	508.00			207	1051.56
		56	284.48			101	513.08			225	1143.00
		57	289.56			102	518.16			230	1168.40
		58	294.64			104	528.32			245	1244.60
		59	299.72			105	533.40			284	1442.72
		60	304.80			106	538.48			/
		61	309.88			107	543.56
		62	314.96			110	558.80
		63	320.04			112	568.96
		64	325.12			113	574.04
		65	330.20			115	584.20
		66	335.28			116	589.28
		67	340.36			117	594.36
		68	345.44			118	599.44
		69	350.52			119	604.52
		70	355.60			122	619.76
		71	360.68			124	629.92
		72	365.76			125	635.00
		74	375.92			127	645.16
		75	381.00			128	650.24
		76	386.08			130	660.40
		77	391.16			131	665.48
		78	396.24			132	670.56
		79	401.32			133	675.64
		80	406.40			134	680.72
		81	411.48			135	685.80
		82	416.56			137	695.96
		83	421.64			138	701.04
		84	426.72			139	706.12
		85	431.80			140	711.20
		86	436.88			141	716.28
		87	441.96			143	726.44
		88	447.04			144	731.52
		89	452.12			145	736.60
		91	462.28			148	751.84
		92	467.36			150	762.00
		93	472.44			151	767.08

ECL12-L(齿距：9.525)

型号		齿数	皮带周长	型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长	代码	皮带公称宽度	齿数	皮带周长
ECL12-L	050 (12.7mm) 075 (19.1mm) 100 (25.4mm) 150 (38.1mm)	29	276.23	ECL12-L	050 (12.7mm) 075 (19.1mm) 100 (25.4mm) 150 (38.1mm)	69	657.23
		30	285.75			70	666.75
		32	304.80			71	676.28
		35	333.38			72	685.80
		36	342.90			74	704.85
		38	361.95			75	714.38
		40	381.00			76	723.90
		41	390.53			80	762.00
		42	400.05			86	819.15
		43	409.58			92	876.30
		44	419.10			96	914.40
		45	428.63			98	933.45
		46	438.15			104	990.60
		47	447.68			112	1066.80
		48	457.20			120	1143.00
		49	466.73			128	1219.20
		50	476.25			/
		51	485.78
		52	495.30
		53	504.83
		54	514.35
		55	523.88
		56	533.40
		58	552.45
		59	561.98
		60	571.50
		61	581.03
		62	590.55
		63	600.08
		64	609.60
		65	619.13
		66	628.65
		67	638.18
		68	647.70

ECL12-H(齿距：12.7)

型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长
ECL12-H	075 (19.1mm) 100 (25.4mm) 150 (38.1mm) 200 (50.8mm)	32	406.40
		34	431.80
		46	584.20
		48	609.60
		49	622.30
		50	635.00
		51	647.70
		52	660.40
		54	685.80
		56	711.20
		57	723.90
		60	762.00
		64	812.80
		76	965.20
		78	990.60
		96	1219.20
		105	1333.50
