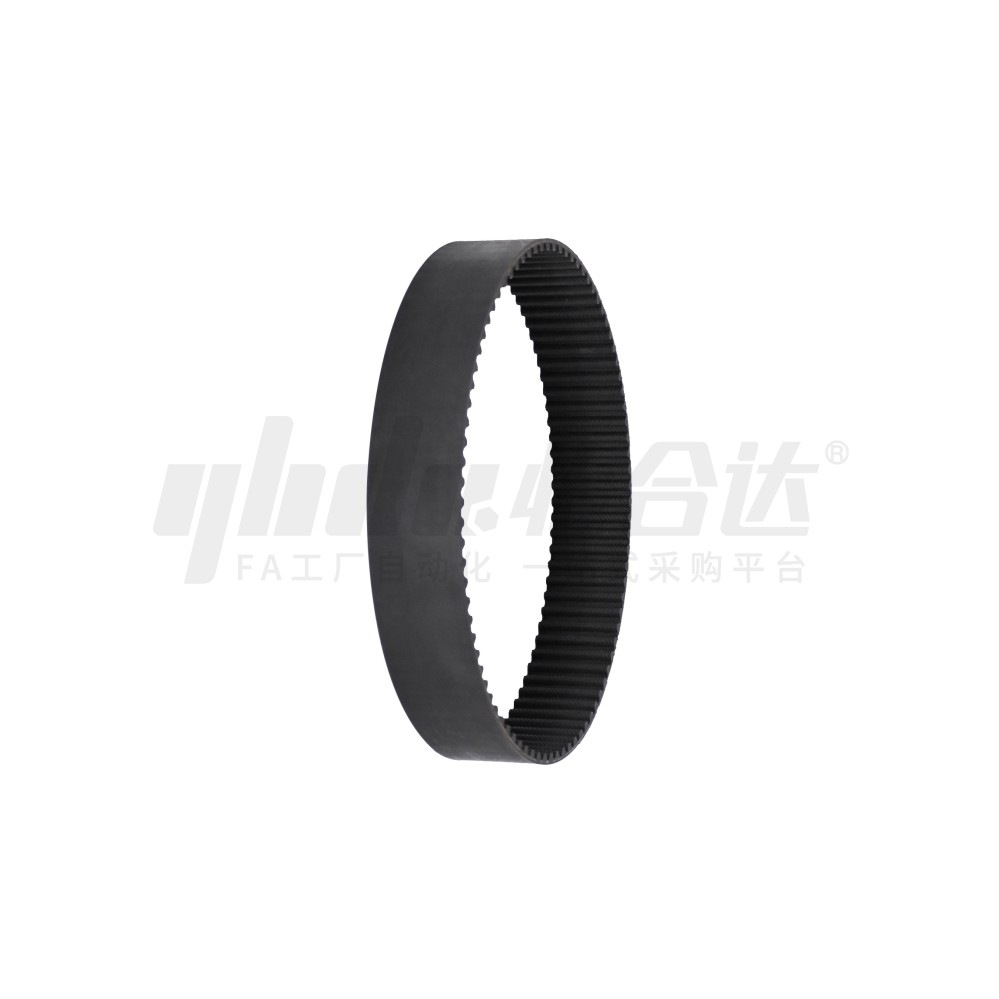

        超高扭矩同步带 加强型 S5M型

        品牌名称：

        怡合达

        条件筛选：

        类型 加强型
        主体材质 橡胶
        产品名称 橡胶同步带
        产地 国产
        皮带形状 闭环型
        芯线材质 玻璃纤维线
        皮带型号(齿距) S5M(5.0)
        种类筛选 超高扭矩同步带

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 皮带
            形状            		 齿距 材质 颜色 使用温度
            ①主体 ②芯线 ③帆布 主体
            ECE43 S5M 加强型 闭环型 5 高弹性
            氯丁橡胶            		 高强度
            玻璃纤维线            		 高耐磨
            尼龙帆布            		 黑色 -30℃~80℃



            特点：
            ● 拉伸强度提高，传动容量是普通型的1.2~1.5倍；
            ● 可窄化使用，降低噪音，最低可达50dB；
            ● 高弹性可使用小带轮径，转弯半径小，达到小型化设计；
            ● 弯曲疲劳提高，掉齿耐久性提高；
            ● 现有带轮可继续使用（齿形相同）；
            ● 橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
            ● 同步带表面具有一定的导电功能。

            皮带周长为芯线长度。



            皮带宽度公差

            皮带宽度(mm) 公差
            10~30 ±0.5



            代码 齿形 齿距 H h V 单位带重(kg/10mm×1m)
            ECE43 S5M 5 3.41 1.91 1.5 0.034



            重量为理论值，与实物可能存在差异，仅供参考。






            参数图



            选型表

            型号 皮带
            周长
            		 齿数
            		 型号 皮带
            周长
            		 齿数
            代码 皮带
            公称宽度            		 代码 皮带
            公称宽度
            ECE43-S5M 100
            (10mm)
            150
            (15mm)
            250
            (25mm)            		 150 30 ECE43-S5M 100
            (10mm)
            150
            (15mm)
            250
            (25mm)            		 635 127
            180 36 640 128
            185 37 645 129
            200 40 650 130
            225 45 655 131
            240 48 665 133
            250 50 670 134
            255 51 675 135
            265 53 695 139
            270 54 700 140
            275 55 720 144
            285 57 725 145
            295 59 730 146
            300 60 735 147
            305 61 740 148
            315 63 750 150
            320 64 765 153
            325 65 770 154
            330 66 775 155
            340 68 780 156
            345 69 790 158
            350 70 800 160
            360 72 810 162
            375 75 825 165
            380 76 830 166
            385 77 835 167
            390 78 840 168
            400 80 850 170
            405 81 870 174
            410 82 890 178
            415 83 900 180
            420 84 930 186
            425 85 935 187
            430 86 940 188
            435 87 950 190
            440 88 960 192
            450 90 975 195
            460 92 980 196
            475 95 1000 200
            480 96 1025 205
            490 98 1050 210
            495 99 1090 218
            500 100 1100 220
            510 102 1115 223
            520 104 1125 225
            525 105 1145 229
            530 106 1195 239
            535 107 1200 240
            545 109 1220 244
            550 110 1225 245
            560 112 1265 253
            565 113 1270 254
            575 115 1295 259
            600 120 1350 270
            615 123 1420 284
            620 124 1475 295
            625 125 1595 319
            ECE43-S5M
            100
            (10mm)
            150
            (15mm)
            250
            (25mm)


            		 1680 336                                                  /
            1750 350
            1765 353
            1800 360
            2000 400
            2835 567
            3070 614
            4000 800
            6180 1236
            6620 1324

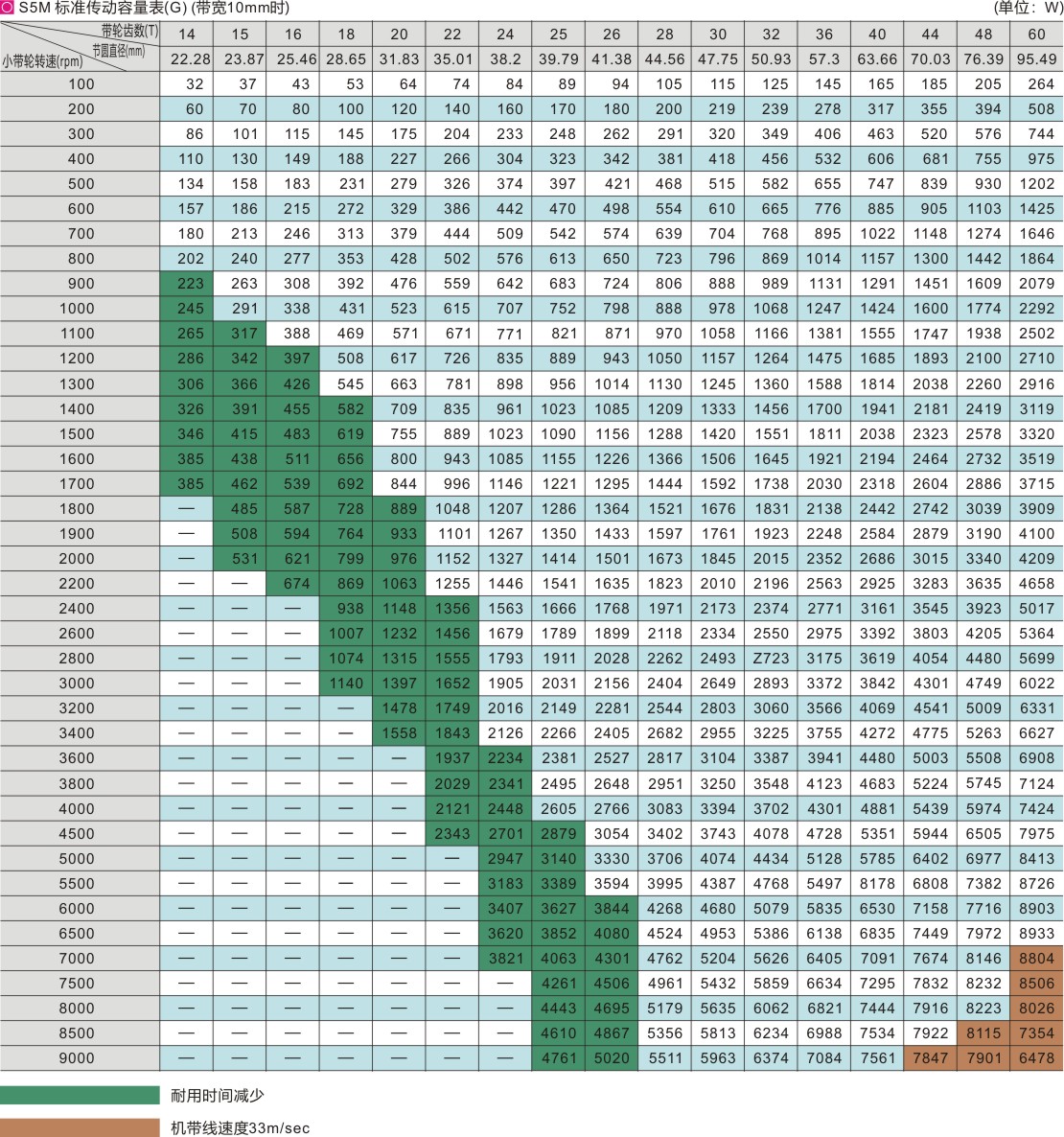

            上表以带宽10mm为基准，带宽10mm以外时，请乘以下表的带宽修正系数。

            在100rpm以下使用时，100rpm的传动容量按与转速成正比进行计算。



            带宽修正系数(Kb)

            带宽(mm) 10 15 25
            带宽修正系数 1 1.59 2.84
