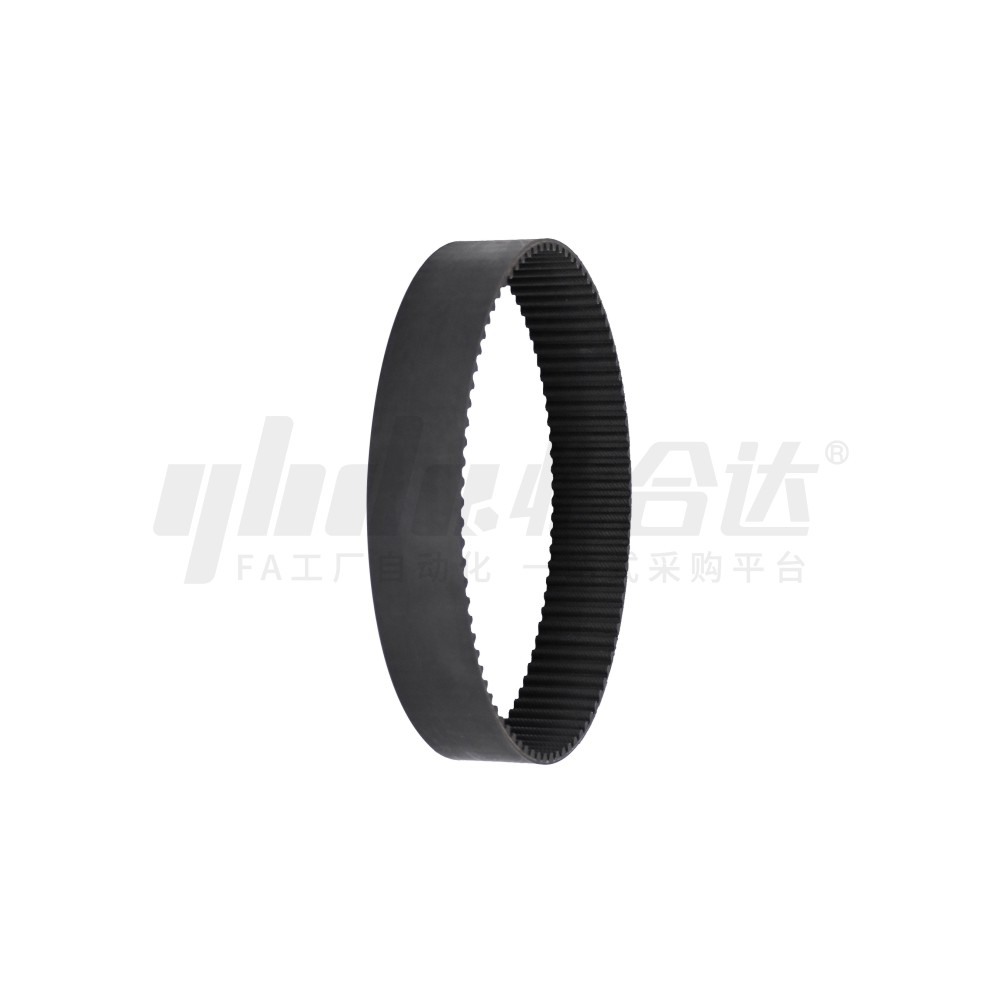

        超高扭矩同步带 加强型 S8M型

        品牌名称：

        怡合达

        条件筛选：

        类型 加强型
        主体材质 橡胶
        产品名称 橡胶同步带
        产地 国产
        皮带形状 闭环型
        芯线材质 玻璃纤维线
        皮带型号(齿距) S8M(8.0)
        种类筛选 超高扭矩同步带

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 皮带
            形状            		 齿距 材质 颜色 使用温度
            ①主体 ②芯线 ③帆布 主体
            ECE43 S8M 加强型 闭环型 8 高弹性
            氯丁橡胶            		 高强度
            玻璃纤维线            		 高耐磨
            尼龙帆布            		 黑色 -30℃~80℃



            特点：
            ● 拉伸强度提高，传动容量普通型的1.2~1.5倍；
            ● 可窄化使用，降低噪音，最低可达50dB；
            ● 高弹性可使用小带轮径，转弯半径小，达到小型化设计；
            ● 弯曲疲劳提高，掉齿耐久性提高；
            ● 现有带轮可继续使用（齿形相同）；
            ● 橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
            ● 同步带表面具有一定的导电功能。

            皮带周长为芯线长度。



            皮带宽度公差

            皮带宽度(mm) 公差
            10~30 ±0.5
            31~50 ±0.8
            51~100 ±1.0

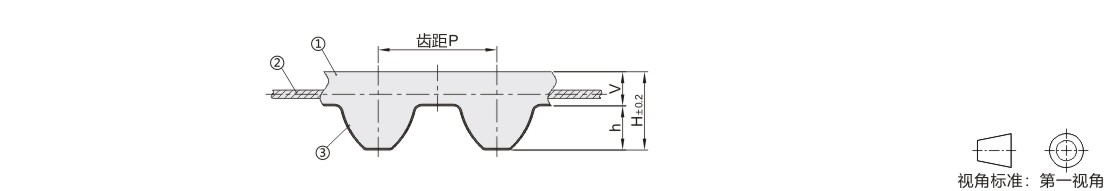

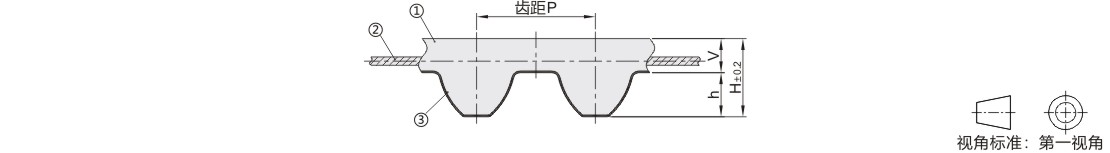

            代码 齿形 齿距 H h V 单位带重(kg/10mm×1m)
            ECE43 S8M 8 5.3 3.05 2.25 0.052



            重量为理论值，与实物可能存在差异，仅供参考。






            参数图



            选型表

            型号 皮带
            周长
            		 齿数
            		 型号 皮带
            周长
            		 齿数
            		 型号 皮带
            周长
            		 齿数
            		 型号 皮带
            周长
            		 齿数
            代码 皮带公
            称宽度            		 代码 皮带公
            称宽度            		 代码 皮带公
            称宽度            		 代码 皮带公
            称宽度
            ECE43-S8M 150
            ( 15mm)

            250
            (25mm)

            300
            (30mm)

            400
            (40mm)

            600
            (60mm)            		 280  35  ECE43-S8M 150
            ( 15mm)

            250
            (25mm)

            300
            (30mm)

            400
            (40mm)

            600
            (60mm)            		 888  111  ECE43-S8M 150
            ( 15mm)

            250
            (25mm)

            300
            (30mm)

            400
            (40mm)

            600
            (60mm)            		 1392  174  ECE43-S8M 150
            ( 15mm)

            250
            (25mm)

            300
            (30mm)

            400
            (40mm)

            600
            (60mm)            		 2480  310
            328  41  896  112  1400  175  2496  312
            352  44  912  114  1424  178  2536  317
            376  47  920  115  1432  179  2560  320
            384  48  928  116  1440  180  2584  323
            392  49  936  117  1448  181  2600  325
            400  50  944  118  1472  184  3048  381
            424  53  960  120  1480  185  3088  386
            440  55  976  122  1488  186  3200  400
            456  57  992  124  1496  187  3264  408
            464  58  1000  125  1504  188  3280  410
            480  60  1008  126  1512  189  3360  420
            496  62  1016  127  1520  190  3400  425
            512  64  1024  128  1544  193  3440  430
            520  65  1032  129  1552  194  3520  440
            528  66  1040  130  1568  196  3560  445
            536  67  1056  132  1592  199  3600  450
            544  68  1064  133  1600  200  3648  456
            560  70  1072  134  1624  203  3680  460
            584  73  1080  135  1632  204  3720  465
            592  74  1096  137  1648  206  3904  488
            600  75  1104  138  1680  210  4000  500
            608  76  1120  140  1696  212  4064  508
            616  77  1128  141  1728  216  4104  513
            632  79  1136  142  1760  220  4320  540
            640  80  1144  143  1776  222  4400  550
            656  82  1152  144  1792  224  4480  560
            664  83  1160  145  1800  225  4680  585
            680  85  1168  146  1832  229  4936  617
            688  86  1184  148  1840  230  5048  631
            712  89  1192  149  1856  232  5080  635
            720  90  1200  150  1880  235  5104  638
            728  91  1208  151  1896  237  5264  658
            736  92  1216  152  1904  238  5352  669
            744  93  1224  153  1912  239  5600  700
            752  94  1232  154  2000  250  5680  710
            760  95  1240  155  2024  253  5696  712
            768  96  1248  156  2032  254  5800  725
            776  97  1256  157  2048  256  5976  747
            784  98  1264  158  2104  263  6024  753
            792  99  1272  159  2120  265  6128  766
            800  100  1280  160  2160  270  6408  801
            816  102  1296  162  2200  275  6640  830
            824  103  1304  163  2240  280  /
            832  104  1312  164  2264  283
            840  105  1320  165  2272  284
            848  106  1344  168  2304  288
            856  107  1352  169  2384  298
            864  108  1360  170  2400  300
            872  109  1368  171  2424  303
            880  110  1384  173  2432  304

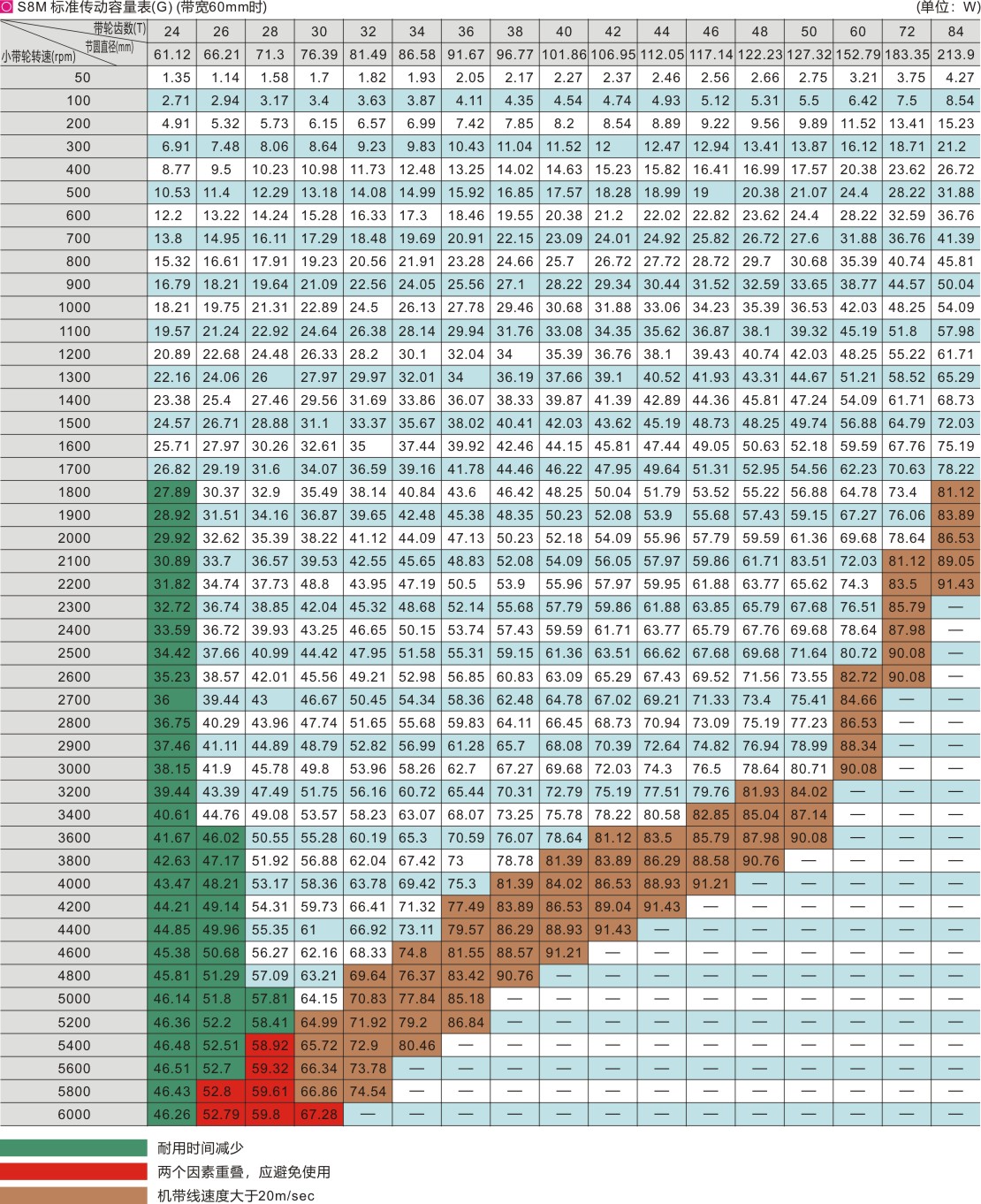

            上表以带宽60mm为基准，带宽60mm以外时，请乘以下表的带宽修正系数。

            在100rpm以下使用时，100rpm的传动容量按与转速成正比进行计算。



            带宽修正系数(Kb)

            带宽(mm) 15 25 30 40 60
            带宽修正系数 0.21 0.37 0.45 0.63 1
