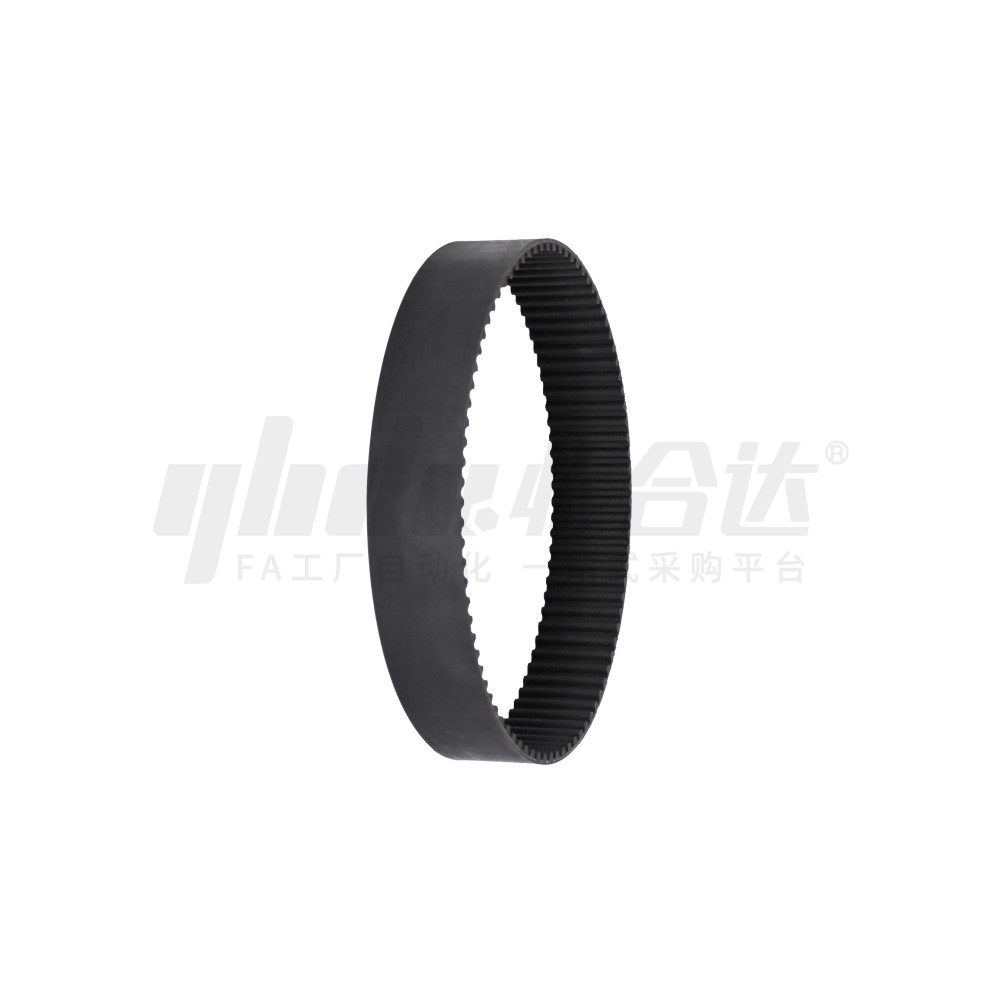

        超高扭矩同步带 加强型 S14M型

        品牌名称：

        怡合达

        条件筛选：

        类型 加强型
        主体材质 橡胶
        产品名称 橡胶同步带
        产地 国产
        皮带形状 闭环型
        芯线材质 玻璃纤维线
        皮带型号(齿距) S14M(14.0)
        种类筛选 超高扭矩同步带

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 皮带
            形状            		 齿距 材质 颜色 使用温度
            ①主体 ②芯线 ③帆布 主体
            ECE43 S14M 精密型 闭环型 14 高弹性
            氯丁橡胶            		 高强度
            玻璃纤维线            		 高耐磨
            尼龙帆布            		 黑色 -30℃~80℃



            特点：
            ● 拉伸强度提高，传动容量普通型的1.2~1.5倍；
            ● 可窄化使用，降低噪音，最低可达50dB；
            ● 高弹性可使用小带轮径，转弯半径小，达到小型化设计；
            ● 弯曲疲劳提高，掉齿耐久性提高；
            ● 现有带轮可继续使用（齿形相同）；
            ● 橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
            ● 同步带表面具有一定的导电功能。

            皮带周长为芯线长度。



            皮带宽度公差

            皮带宽度(mm) 公差
            31~50 ±0.8
            51~100 ±1.0
            101~150 ±1.2



            代码 齿形 齿距 H h V 单位带重(kg/10mm×1m)
            ECE43 S14M 14 10.2 5.3 4.9 0.1



            重量为理论值，与实物可能存在差异，仅供参考。






            参数图



            选型表

            型号 皮带
            周长            		 齿数
            代码 皮带公称宽度
            ECE43-S14M

            400
            (40mm)


            600
            (60mm)


            800
            (80mm)


            1000
            (100mm)


            1200
            (120mm)

            		 714 51
            938 67
            1008 72
            1036 74
            1092 78
            1120 80
            1176 84
            1190 85
            1246 89
            1330 95
            1344 96
            1358 97
            1400 100
            1456 104
            1512 108
            1540 110
            1568 112
            1610 115
            1624 116
            1652 118
            1750 125
            1764 126
            1806 129
            1890 135
            1932 138
            1946 139
            1960 140
            2002 143
            2100 150
            2198 157
            2240 160
            2310 165
            2380 170
            2450 175
            2506 179
            2576 184
            2590 185
            2660 190
            2800 200
            2814 201
            2940 210
            3150 225
            3500 250
            3556 254
            3850 275
            4004 286
            4410 315
            4508 322
            5012 358

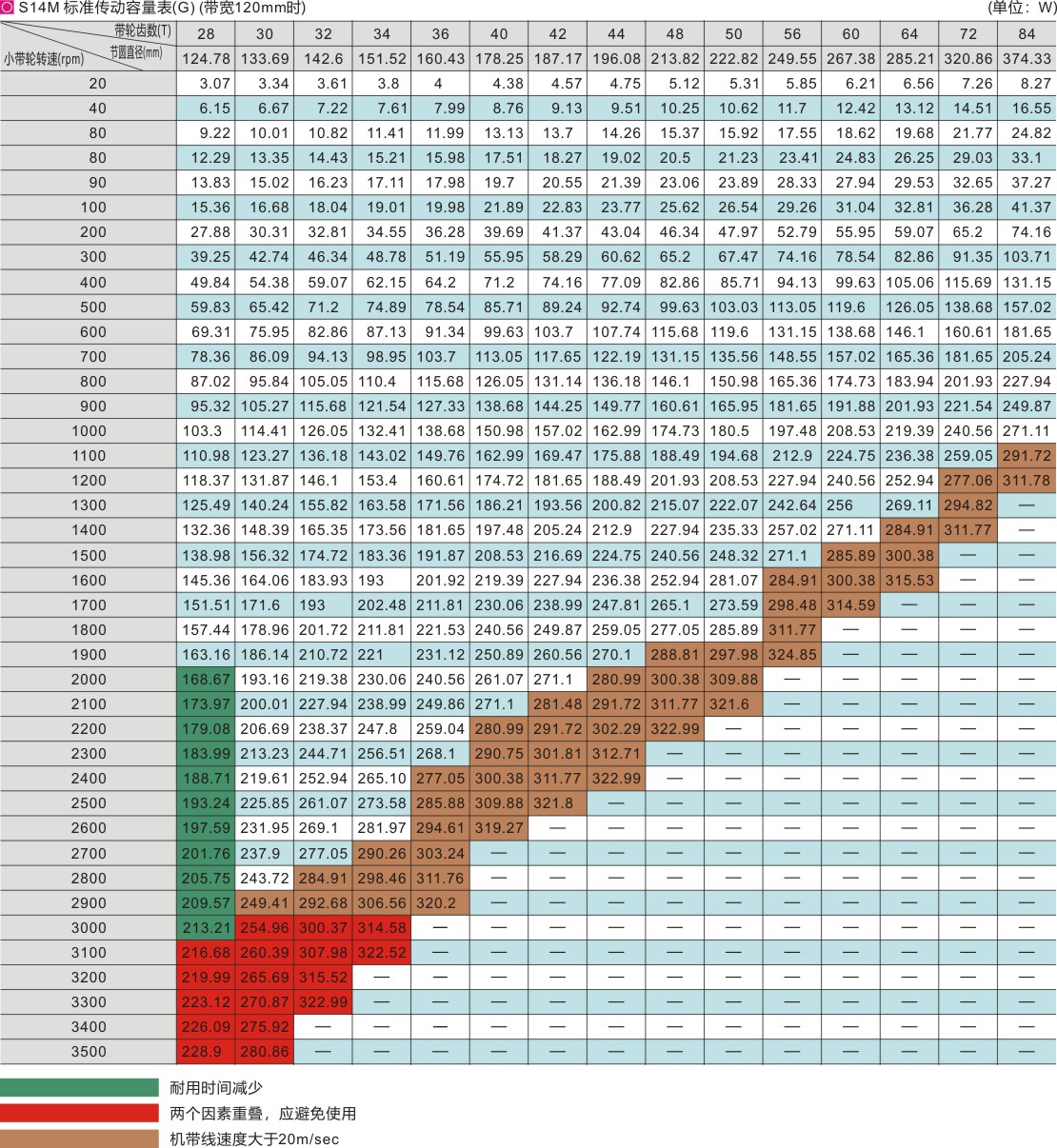

            上表以带宽120mm 为基准，带宽120mm 以外时，请乘以下表的带宽修正系数。

            在20rpm 以下使用时，20rpm 的传动容量按与转速成正比进行计算。



            带宽修正系数(Kb)

            带宽(mm) 40 60 80 100 120
            带宽修正系数 0.29 0.45 0.63 0.81 1
