        怡合达自营 背面张紧惰轮 单轴承型/两侧双轴承型 医疗型 适用S2M/S3M/S5M/S8M/S14M/T5/T10/AT5/AT10/H3M/H5M/H8M/H14M

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        表面处理 本色阳极氧化
        公英制 公制
        种类筛选 背面张紧惰轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            带轮 法兰 轴承 带轮 法兰
            Y-EAF01 无法兰型 单轴承型 铝合金 铝合金 钢 本色阳极氧化
            Y-EAF11 双轴承型
            Y-EAF21 带法兰型 单轴承型
            Y-EAF31 双轴承型



            轴承精度：GB/T 307.1 0 级
                 相当于：JIS B 1514 0 级



             外形尺寸公差表

            A/W/D尺寸 公差
            3 <X≤6 ±0.1
            6 <X≤30 ±0.2
            30<X≤120 ±0.3
            120 <X≤400 ±0.5



            X为尺寸A/W/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07

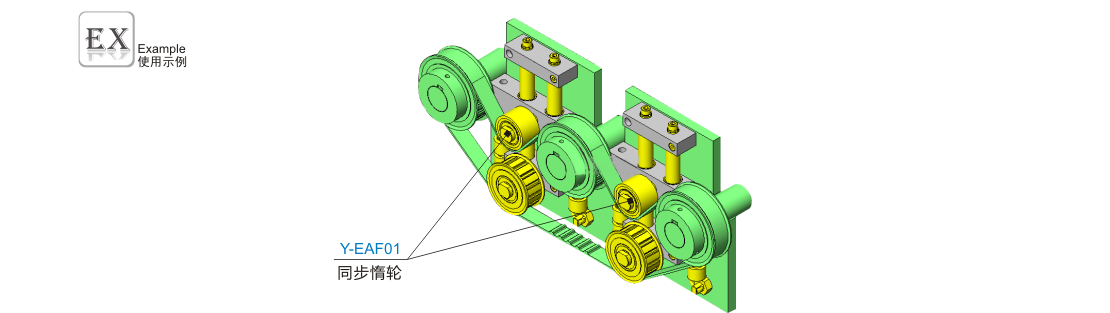

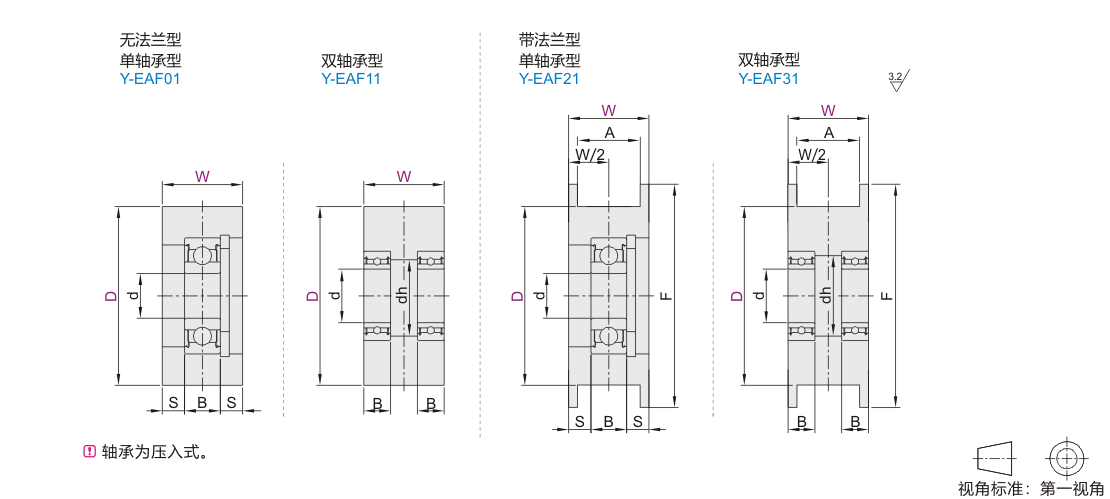

            参数图



            单轴承型

            型号 D 适用皮带宽度 F A S 轴承尺寸 使用挡圈
            (见官网)
            代码 W 公制 轴承型号×数量 d B

            无法兰型
            Y-EAF01

            带法兰型
            Y-EAF21

            		 9 20 040 25 5 2.5 BAF695ZZ×1 5 4 TBP22-13
            25 30
            11 25 060 30 7 3 BAF696ZZ×1 6 5 TBP22-15
            15 30 100 35 11 4.5 BAF698ZZ×1 8 6 TBP22-19
            16 40 48 4 BAY6000ZZ×1 10 8 TBP22-26
            22 35 150 45 17 7
            45 55 6.5 BAY6200ZZ×1 9 TBP22-30



            双轴承型

            型号 D 适用皮带宽度 F A dh 轴承尺寸
            代码 W 公制 轴承型号×数量 d B

            无法兰型
            Y-EAF11

            带法兰型
            Y-EAF31

            		 9 15 040 18 5 6.5 BAF675ZZ×2 5 2.5
            20 25 8 BAF676ZZ×2 6 3
            11 15 060 18 7 6.5 BAF675ZZ×2 5 2.5
            20 25 8 BAF676ZZ×2 6 3
            15 20 100 25 11 8.5 BAF686ZZ×2 6 5
            25 30 12 BAF688ZZ×2 8
            22 25 150 32 17
            35 45 18.5 BAY6000ZZ×2 10 8
            27 60 200 67 22 22.5 BAY6201ZZ×2 12 10
            32 45 250 55 27
            65 74
            37 55 300 67 32
            65 74
            49 60 400 67 44 25.5 BAY6202ZZ×2 15 11
            70 80
            58 60 500 67 53
