        怡合达自营 背面张紧惰轮 单轴承型/两侧双轴承型 医疗型 适用齿形MXL/XL/L/H

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        表面处理 本色阳极氧化
        公英制 英制
        种类筛选 背面张紧惰轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            带轮 法兰 轴承 带轮 法兰
            Y-EAF51 无法兰型 单轴承型 铝合金 铝合金 钢 本色阳极氧化
            Y-EAF61 双轴承型
            Y-EAF71 带法兰型 单轴承型
            Y-EAF81 双轴承型



            轴承精度：GB/T 307.1 0 级
                 相当于：JIS B 1514 0 级



             外形尺寸公差表

            A/W/D尺寸 公差
            3 <X≤6 ±0.1
            6 <X≤30 ±0.2



            X为尺寸A/W/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07

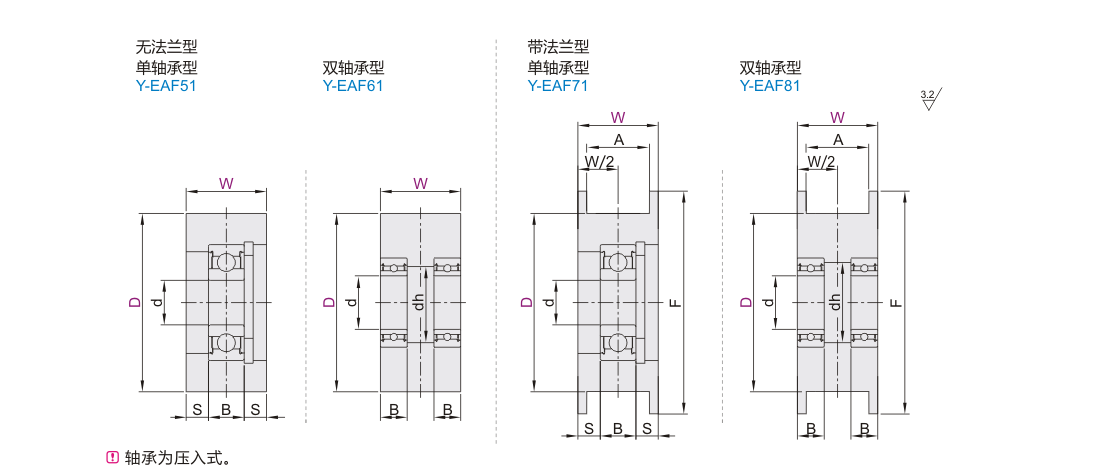

            参数图



            单轴承型

            型号 D 适用皮带宽度 F A S 轴承尺寸 使用挡圈
            (见官网)
            代码 W 英制 轴承型号×数量 d B

            无法兰型
            Y-EAF51

            带法兰型
            Y-EAF71

            		 10 25 019 30 6 2.5 BAF696ZZ×1 6 5 TBP22-15
            11.5 25 025 30 7.5 3.25
            14 30 031 35 9 4 BAF698ZZ×1 8 6 TBP22-19
            15 30 037 35 11 4.5
            16 40 48 4 BAY6000ZZ×1 10 8 TBP22-26
            19 30 050 36 14 6.5 BAF698ZZ×1 8 6 TBP22-19
            35 45 5.5 BAF628ZZ×1 8 TBP22-24
            45 55 5 BAY6200ZZ×1 10 9 TBP22-30
            26 40 075 48 21 9 BAY6000ZZ×1 8 TBP22-26
            45 55 8.5 BAY6200ZZ×1 9 TBP22-30
            50 58



            双轴承型

            型号 D 适用皮带宽度 F A dh 轴承尺寸
            代码 W 英制 轴承型号×数量 d B

            无法兰型
            Y-EAF61

            带法兰型
            Y-EAF81

            		 11.5 15 025 18 7.5 6.5 BAF675ZZ×2 5 2.5
            20 25 8 BAF676ZZ×2 6 3
            15 20 037 25 11 6.5 BAF686ZZ×2 5
            25 30 12 BAF688ZZ×2 8
            19 25 050 32 14
            30 36
            26 40 075 48 21 18.5 BAY6000ZZ×2 10 8
            45 55 22.5 BAY6201ZZ×2 12 10
            32 45 100 55 27
            65 74
            45 70 150 80 40 25.5 BAY6202ZZ×2 15 11
            59 200 54
