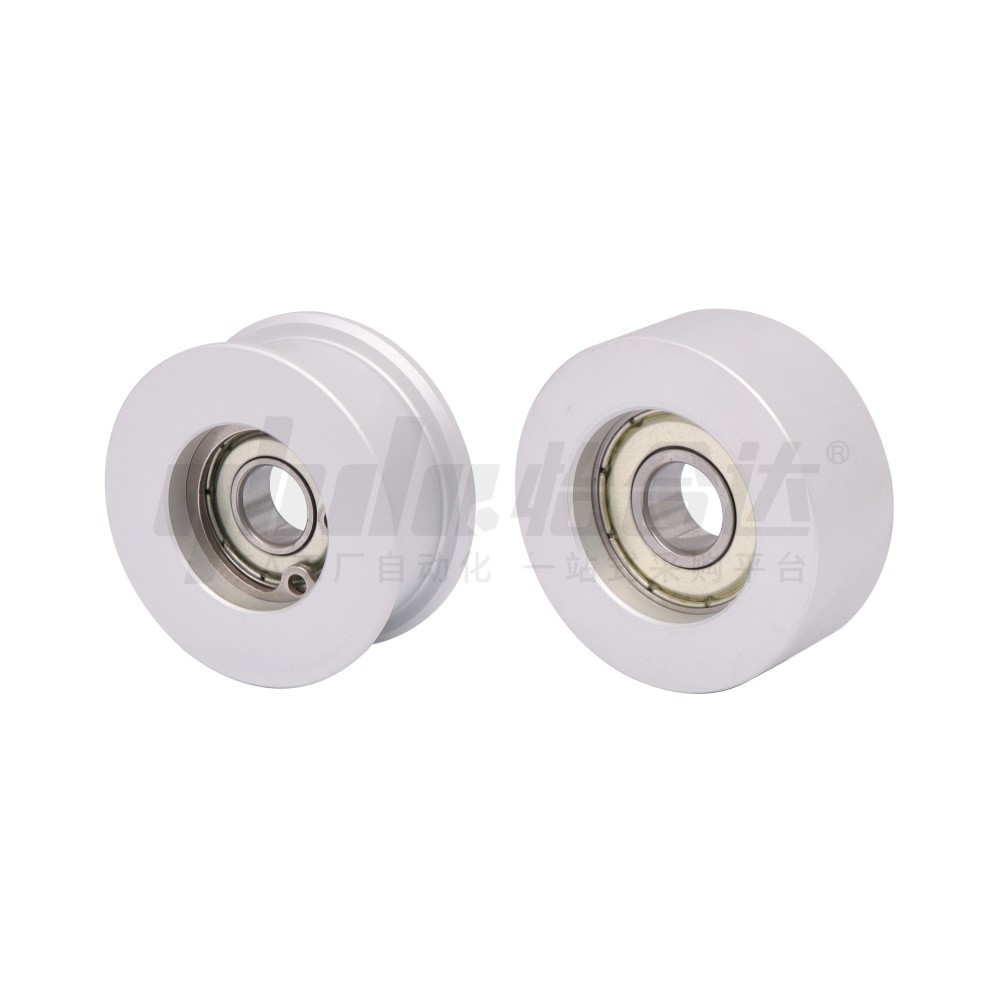

        怡合达自营 背面张紧惰轮 宽度指定型 两侧双轴承型

        品牌名称：

        怡合达

        条件筛选：

        轴承数量 两侧双轴承
        皮带宽度 5~106
        种类筛选 背面张紧惰轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 7 项未选择

        代码

        参数选型

        有无法兰

        材质

        表面处理

        产品选型

        齿槽宽度A(mm)

        5~106
        /1

        带轮外径D(mm)

        轴承内径d(mm)

        技术图档

        3D预览

        可选加工参数

        产品简介

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        无法兰型 带法兰型 带轮 法兰 轴承
        EVB01 EVB02 双轴承型 铝合金 铝合金 钢 本色阳极氧化
        EVB03 EVB04 黑色阳极氧化
        EVB05 EVB06 硬质阳极氧化
        EVB11 EVB12 S45C S45C 发黑
        EVB13 EVB14 喷砂镀镍
        EVB15 EVB16 镀硬铬
        EVB21 EVB22 SUS304 SUS304 SUS304 —



        轴承精度：GB/T 307.1  0  级
             相当于    ：JIS  B 1514  0  级
        轴承为压入式。
        "可选加工"见同步轮产品简介(EVB01~21适用ZC/PA/MK可选加工，EVB02~22适用WC/WD/WE/FC/ZC/PA/MK可选加工)。

        轴承尺寸

        d 轴承型号×数量 D1 B dh
        3 BAF673ZZ×2 6 2.5 5
        4 BAF674ZZ×2 7 6
        5 BAF675ZZ×2 8 6.5
        6 BAF676ZZ×2 10 3 8
        7 BAF687ZZ×2 14 5 12
        8 BAF688ZZ×2 16 13
        9 BAF689ZZ×2 17 14
        10 BAY6900ZZ×2 22 6 19.5
        12 BAY6001ZZ×2 28 8 25
        15 BAY6002ZZ×2 32 9 29
        20 BAY6004ZZ×2 42 12 37
        25 BAY6005ZZ×2 47 42

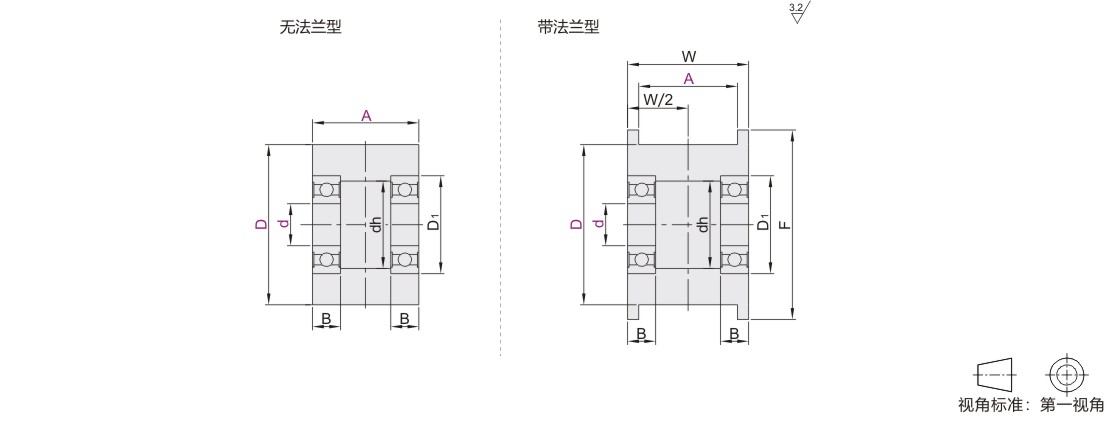

        参数图


        选型表

        型号 D d 仅带法兰型
        代码 A(最小单位1) F W

        无法兰型     带法兰型
        EVB01         EVB02
        EVB03         EVB04
        EVB05         EVB06
        EVB11         EVB12
        EVB13         EVB14
        EVB15         EVB16
        EVB21         EVB22

        		 5~66 15 3    4    5                                                              20 A+4
        5~96 20 3    4    5   6                                                        25
        8~96 25 3    4    5   6   7                                                  30
        8~106 30 3    4    5   6   7   8   9                                       35
        35 3    4    5   6   7   8   9   10                               40
        40 3    4    5   6   7   8   9   10   12                       45
        45 3    4    5   6   7   8   9   10   12   15               55
        50 60
        55  3    4    5   6   7   8   9   10   12   15  20         65
        60  3    4    5   6   7   8   9   10   12   15  20  25 70
        65 75
        70 80
