        怡合达自营 免键胀套 无定心功能 薄壁型

        条件筛选：

        材质 S45C
        是否开槽 未开槽
        免键轴衬类型 薄壁型
        定心功能 无
        有无法兰 有
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX51 薄壁型 未开槽 S45C —
            EUX52 发黑





            ※拆卸用螺孔的螺径与锁紧螺栓相同。

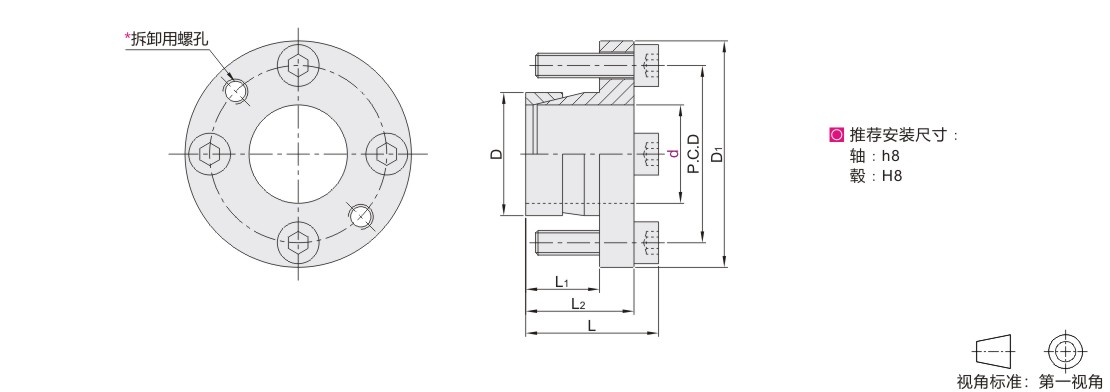

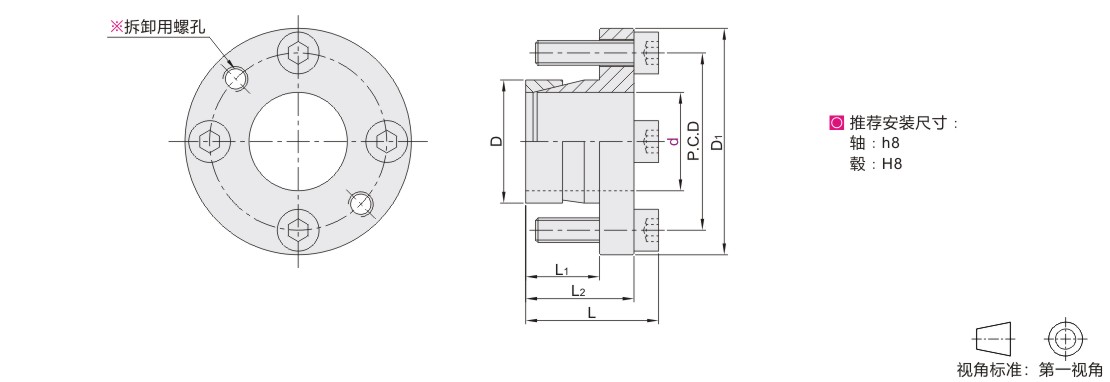

            参数图



            选型表

            型号 D D1 P.C.D L1 L2 L DIN912-12.9级锁紧螺钉 容许最大扭矩
            (N·M)            		 容许轴向负载
            (kN)
            代码 d 规格 数量 锁紧扭矩
            Ts(Nm)
            EUX51
            EUX52            		 5 8 22 15 9.5 13.5 16.5 M3×10 3 1.9 4.01 1.63
            6 9 23 16 5.05 1.66
            8 11 25 18 8.4 2.01
            10 13 29 21 11.5 16.5 20.5 M4×18 3.9 19 3.66
            12 15 31 23 24 3.23
            14 18 36 26 14 20 24 4 36 5.21
            15 19 37 27 40 5.98
            16 20 38 28 42 5.17
            17 21 39 29 45 5.10
            19 24 42 32 48 5.03
            20 25 46 36 15 22 27 M5×20 7.8 98 9.68
            22 26 47 37 109 9.90
            24 28 49 39 121 9.98
            25 30 51 41 125 9.00
            30 35 56 46 139 9.20

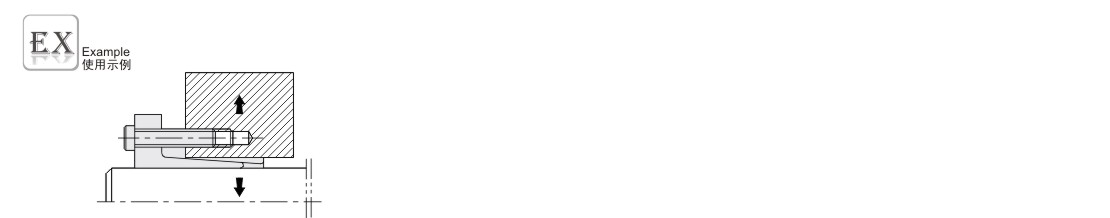

            使用示例
