      产品选型

      内径d(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        怡合达自营 免键胀套 带定心功能 带轴向压紧型

        条件筛选：

        材质 铝合金
        表面处理 本色阳极氧化
        免键轴衬类型 带轴向压紧型
        定心功能 有
        有无法兰 无
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX81 带轴向压紧型 带定心功能 铝合金 本色阳极氧化





            ※拆卸用螺孔的螺径与锁紧螺栓相同。

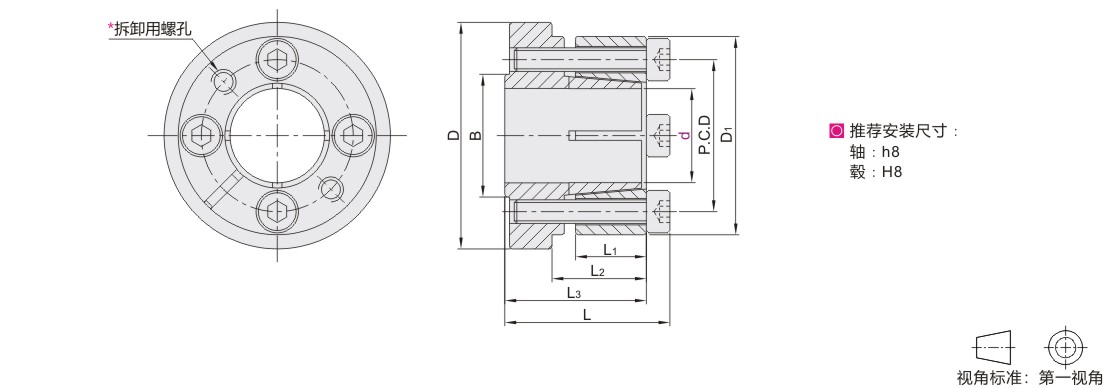

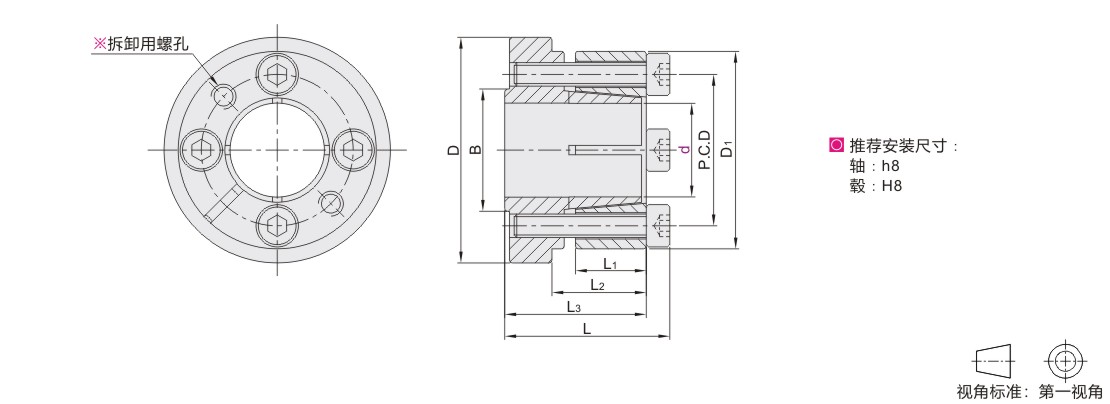

            参数图



            选型表

            型号 D D1 B P.C.D L L1 L2 L3 DIN912-12.9级锁紧螺钉 接触面压强 容许最大扭矩
            (N·M)            		 容许轴向负载
            (kN)
            规格 数量 锁紧扭矩
            Ts(Nm)            		 轴
            N/mm²            		 毂
            N/mm²
            代码 d
            EUX81 5 19 16 7.5 11.1 15.5 6.5 9 13 M2.5×12 4 1.3 120 34 2.6 1
            6 20 17 8.5 12.1 150 48 4 1.31
            8 22 19 11 14.1 17.5 7.5 10 15 M2.5×14 128 50 5 1.5
            10 24 21 13 16.1 104 46 8 1.62
            11 25 22 14 17.1 19.5 8 11 17 87 40 10 1.56
            12 27 24 15 19.2 20.5 9 12 18 M2.5×16 5 88 41 12 1.99
            14 29 26 17 21.2 6 91 47 18 2.36
            15 31 28 18.5 22.2 23 9.5 13 20 M3×18 4 2.3 79 38 25 3.35
            16 32 29 19.5 23.2 73 36 26
            17 33 30 20.5 24 24 10 14 21 66 34 27 3.16
            18 34 31 21.5 25 5 77 40 29 3.20
            19 35 32 22.5 26 74 39 32 3.55
            20 40 37 24 29.4 28 12 16 24 M4×20 4 5.1 91 45 53 5.47
            22 42 39 26 31.4 82 42 62 5.93
            24 45 41 28 33.3 30 13 18 26 5 83 45 85 7.06
            25 46 42 29 34.3 32 13.5 19 28 M4×22 6 97 53 109 8.66
            28 49 45 32 37.3 7 100 57 124 8.71
            30 55 50 34.5 40.8 35 14.5 20 30 M5×25 5 10 99 56 180 12.09
            32 58 53 36.5 43.3 6 103 58 205 13.14
            35 62 56 40 46.4 38 16 22.5 33 M5×28 92 54 220





            使用示例
