      产品选型

      d

      查看大图

      图片仅供参考，请以已选的规格为准

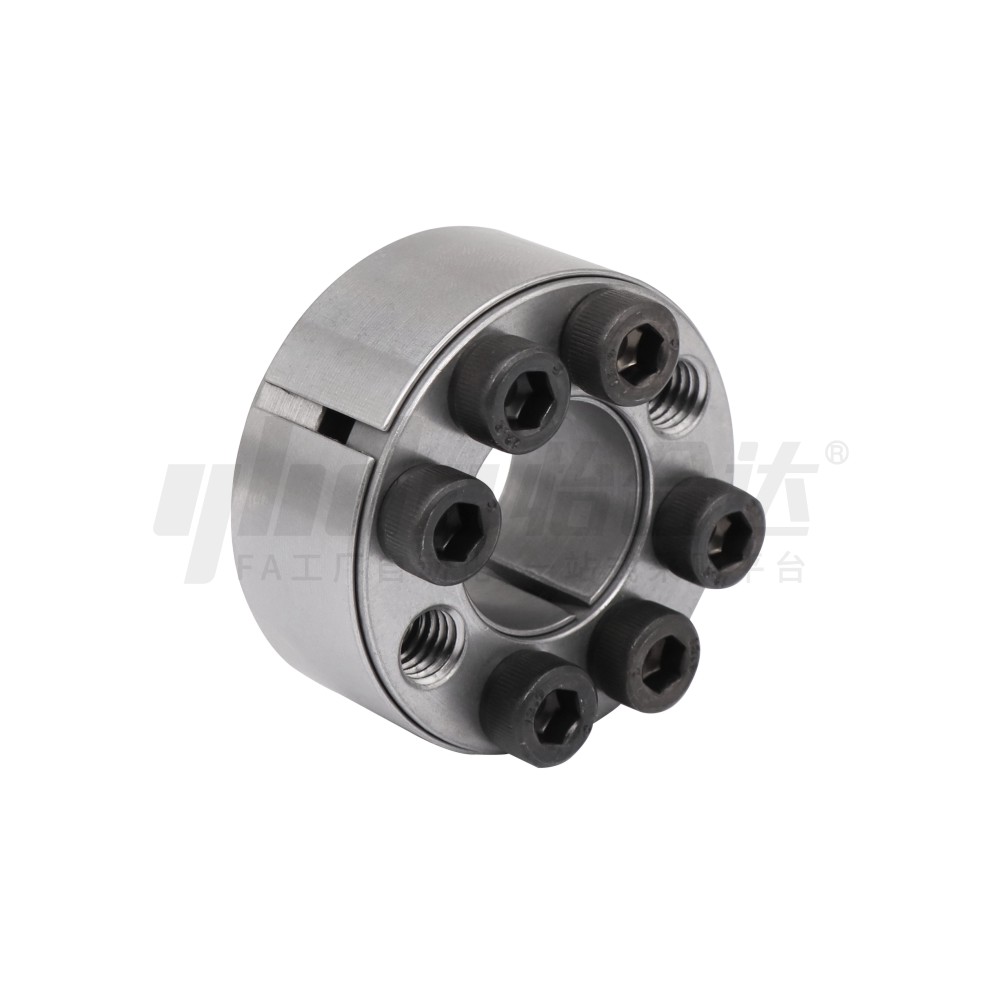

        免键胀套 日标 直杆型

        条件筛选：

        种类筛选 免键胀套
        材质 S45C
        是否开槽 开槽
        标准 日标
        免键轴衬类型 直杆型
        定心功能 无

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX46 直杆型 S45C —
            EUX47 无电解镀镍



            轴及轮孔部的推荐公差、表面粗糙度

            安装面 公差 表面粗糙度
            轴外径 h7(g6) Ra1.6以下
            轮孔部内径 H7 Ra3.2以下

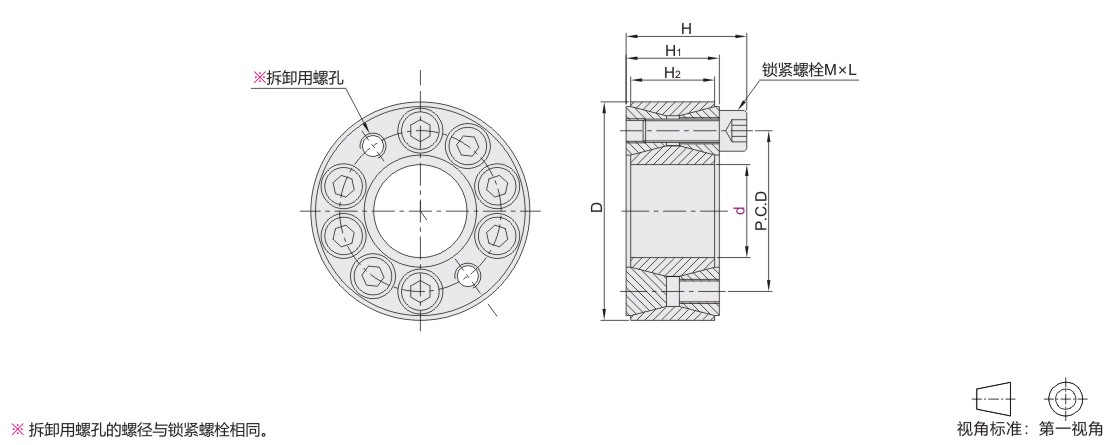

            参数图
            型号 D H P.C.D H1 H2 锁紧螺栓 容许最大扭矩
            (N.m)            		 容许轴向
            负载(kN)            		 重量
            (g)
            代码 d M×L 个数 内六角扳手
            公称尺寸            		 紧固扭矩
            (N.m)
            EUX46
            EUX47            		 20 47 26 34.5 20 18 M6×L18 8 5 12.7 272 29.5 240
            22 303 230
            24 50 37.5 376 33.8 250
            25 405 240
            28 55 42.5 10 501 37.8 290
            30 529 280
            32 60 47.5 12 682 45.4 340
            35 746 310
            38 65 52.5 14 913 52.9 370
            40 984 350
            42 75 32 60 24 21 M8×L22 12 6 24.9 1419 74.1 600
            45 1550 570
            48 80 65 1664 630
            50 1751 610
            55 85 70 14 2309 91.8 660
            60 90 75 2518 700
            65 95 80 2823 710
