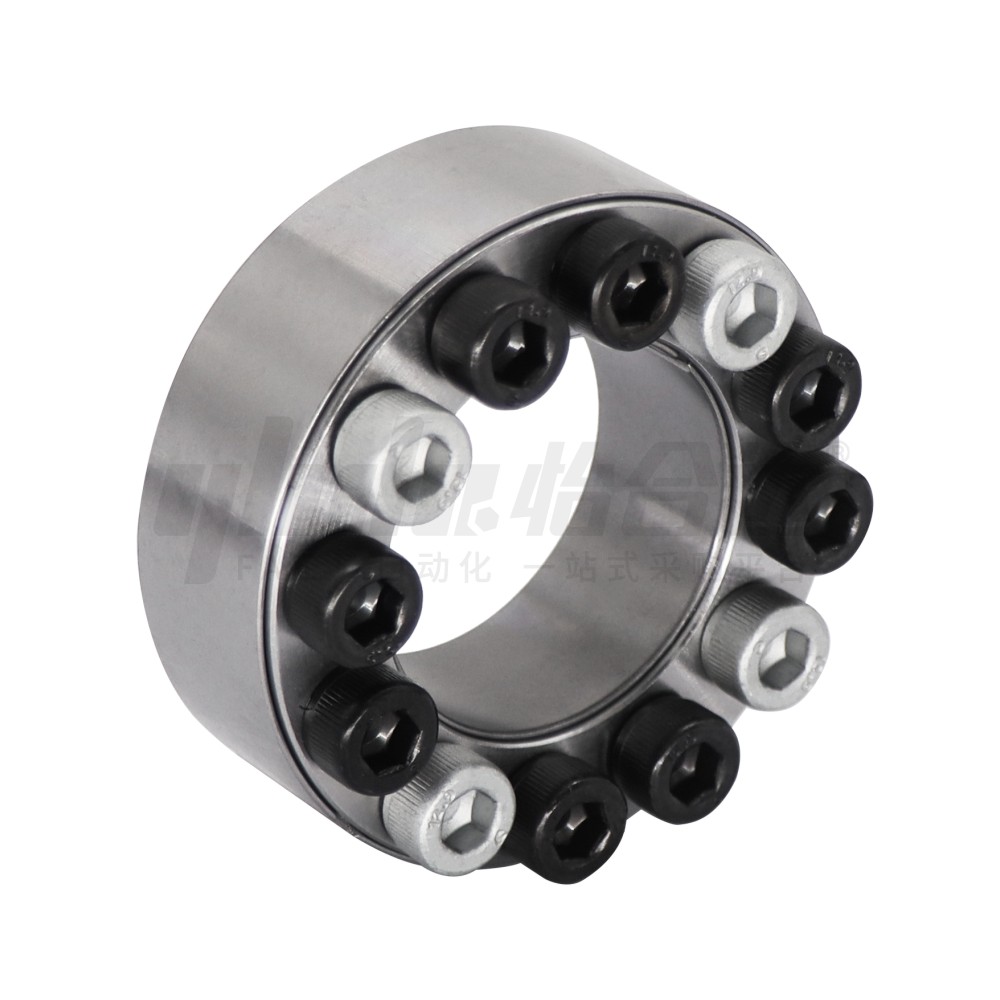

        怡合达自营 免键胀套 无定心功能 直杆短型

        条件筛选：

        材质 S45C
        免键轴衬类型 直杆短型
        定心功能 无
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX66 直杆短型 S45C —
            EUX67 喷砂镀镍

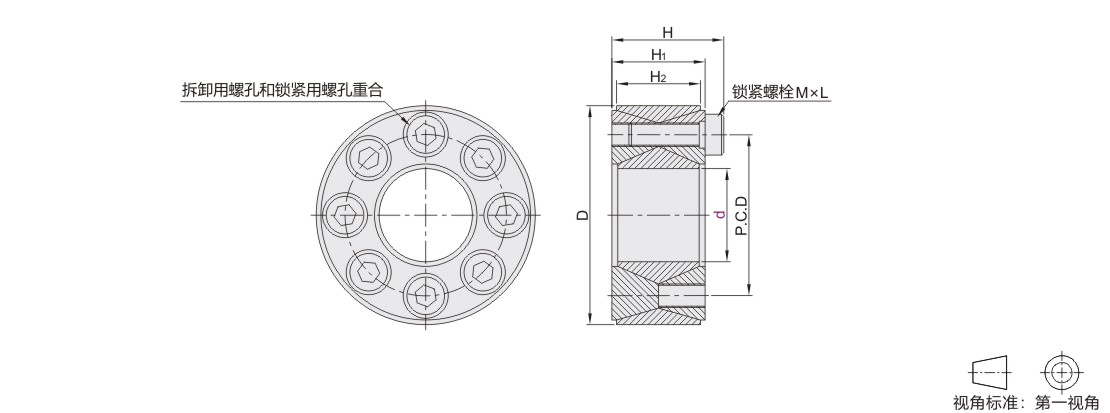

            参数图



            选型表

            型号 D H P.C.D H1 H2 锁紧螺栓 容许最大
            扭矩(N·m)            		 容许轴向
            负载(KN)            		 重量
            (g)
            代码 d M×L 个数 内六角扳手
            公称尺寸            		 紧固扭矩
            (N·m)
            EUX66
            EUX67            		 20 47 26 34.5 20 17 M6×L18 8 5 12.7 300 29.5 240
            22 34.5 330 230
            24 50 37.5 9 410 33.8 250
            25 430 240
            28 55 42.5 10 530 37.8 290
            30 570 280
            32 60 47.5 12 730 45.4 340
            35 800 310
            38 65 52.5 14 1010 52.9 370
            40 1060 350
            42 75 32 60 24 20 M8×L22 12 6 29.4 1560 74.1 600
            45 1670 570
            48 80 65 1780 630
            50 1860 610
            55 85 70 14 2530 91.8 660
            60 90 75 2760 700
            65 95 80 16 2990 710







            轴及轮孔部的推荐公差 、表面粗糙度

            安装面 公差 表面粗糙度
            轴外径 h7(g6) Ra1.6以下
            孔轮部内径 H7 Ra3.2以下
