        怡合达自营 免键胀套 带定心功能 法兰型

        条件筛选：

        材质 S45C
        免键轴衬类型 法兰型
        定心功能 有
        有无法兰 有
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX21 法兰型 带定心功能 S45C —
            EUX22 喷砂镀镍





            ※拆卸用螺孔的螺径与锁紧螺栓相同。

            参数图





            选型表

            型号 D D1 L1 L2 L3 L 传递的
            轴向力            		 传递
            扭矩            		 接触面压强 DIN912-12.9级锁紧螺钉
            代码 d 轴 毂 数量 规格 锁紧扭矩
            Ft
            (KN)            		 Mt
            (Nm)            		 N/mm² N/mm² Ts(Nm)
            EUX21

            EUX22            		 19 47 56 17 22 28 34 26 243 234 94 5 M6×20 17
            20 256 222
            22 282 202
            24 50 59 31 368 222 106
            25 383 213 6
            28 55 64 429 190 97
            30 460 177
            32 60 69 41 655 222 118 8
            35 716 203
            38 65 74 778 187 109
            40 819 178
            42 75 84 20 25 33 41 65 1361 227 127 7 M8×25 41
            45 1458 212
            50 80 89 1620 191 119
            55 85 94 74 2037 199 129 8
            60 90 99 2223 182 121
            65 95 104 83 2710 189 129 9
            70 110 119 24 30 40 50 120 4203 211 134 8 M10×30 83
            75 115 124 4754 197 128
            80 120 129 4804 184 123

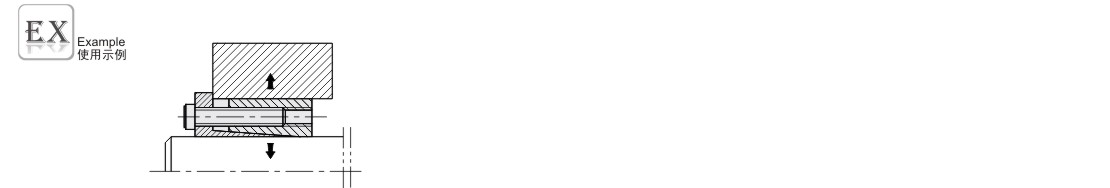

            使用示例
