        怡合达自营 免键胀套 无定心功能 直柱型(Z12A型)

        条件筛选：

        材质 S45C
        免键轴衬类型 直柱型(Z12A型)
        定心功能 无
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 国标系列 材质 表面处理
            EUX61 直柱型 高扭矩型 Z12A型 S45C —
            EUX62 喷砂镀镍





            推荐安装尺寸：
                 轴：h8
                 毂：H8
            类似JB/T7934 Z12A型免键胀套
            ※ 拆卸用螺孔的螺径与锁紧螺栓相同。

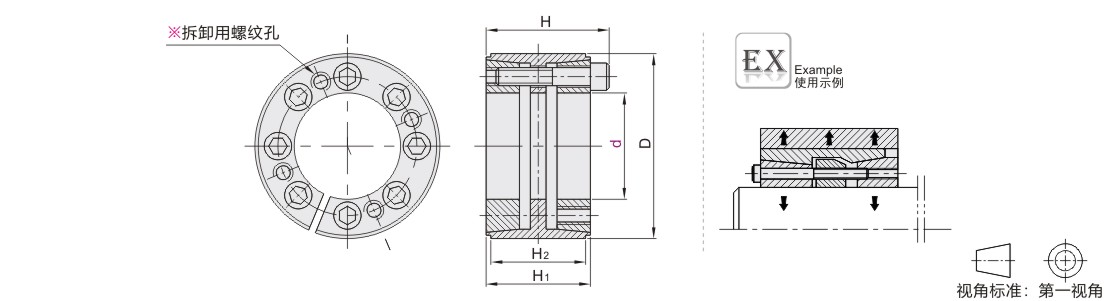

            参数图



            选型表

            型号 D H H1 H2 传递的
            轴向力            		 传递
            扭矩            		 接触面压强 DIN912-12.9级锁紧螺钉
            代码 d 轴 毂 数量 规格 锁紧扭矩
            Ft(KN) Ft(Nm) N/mm² N/mm² Ts(Nm)
            EUX61
            EUX62            		 25 50 46 40 32 64 799 314 107 6 M6×35 17
            28 55 895 281
            30 959 262
            35 60 60 54 44 75 1306 185 83 7
            38 65 62 135 2567 308 121 10 M6×50
            40 2702 293
            42 75 2837 279 7 M8×50 41
            45 3040 260
            48 80 72 64 56 154 3707 216 102 8 M8×55
            50 3861 207
            55 85 174 4779 212 108 9
            60 90 193 5793 216 103 10
            65 95 6750 199 107
