        怡合达自营 免键胀套 无定心功能 直柱型(Z21型)

        条件筛选：

        材质 S45C
        表面处理 无
        免键轴衬类型 直杆型(Z21型)
        定心功能 无
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 国标系列 材质 表面处理
            EUX65 直柱型 高扭矩型 Z21型 S45C —



            特点
            ● 结构简单；
            ● 应用范围广泛；
            ● 定心能力和同轴度好；
            ● 传递扭矩高；
            ● 安装拆卸容易；
            ● 可根据轴的长度调节锁紧位置。
            推荐安装尺寸：
                轴：h8
                毂：H8
            类似JB/T7934  Z21型免键胀套

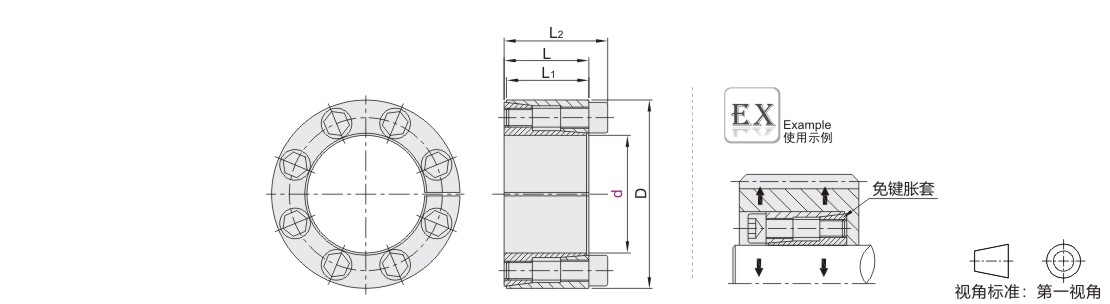

            参数图



            选型表

            型号 D L L1 L2 传递的
            轴向力            		 传递
            扭矩            		 接触面压强 DIN912-12.9级锁紧螺钉 重量
            (kg)
            代码 d 轴 毂 数量 规格 锁紧扭矩
            Ft(KN) Mt(Nm) N/mm² N/mm² Ts(Nm)
            EUX65 6 16 11 10.5 13.5 3 9 184 69 3 M25×L10 1 0.01
            7 17 11 155 64
            8 18 12 141 62 0.02
            9 20 13 12.5 15.5 4 17 132 60 4 M2.5×L12
            10 19 120 60
            11 22 21 108 54
            12 24 102 55
            14 26 17 16.5 20 6 40 94 50 M3×L16 2 0.04
            15 28 44 93 50
            16 32 21 10 86 158 79 M4×L16 5 0.07
            17 35 21 20.5 25 88 116 56 M4×L20 0.09
            18 11 94 110 57
            19 99 104 56 0.08
            20 38 26 17 179 169 89 M5×L20 10 0.1
            22 40 18 187 146 80 0.11
            24 47 26 25 32 24 290 155 79 M6×L25 17 0.2
            25 300 147 78 0.19
            28 50 34 480 186 105 6 0.22
            30 55 510 174 95 0.27
            32 38 600 181 105 0.25
            35 60 31 30 37 47 820 175 100 8 M6×L30 0.36
            38 65 880 157 92 0.43
            40 50 1000 171 99 0.4
            42 75 36 35 44 67 1410 177 99 6 M8×L35 41 0.67
            45 1510 165 99 0.63
            48 80 86 2150 206 123 8 0.74
            50 89 2150 190 118 0.7
