        怡合达自营 免键胀套 无定心功能 螺帽型

        条件筛选：

        材质 S45C
        表面处理 无
        免键轴衬类型 螺帽型
        定心功能 无
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX71 螺帽型 S45C —



            装卸方便，自动定心，装配时不需要额外的附加设备就能确保轴和轮毂的同轴度。

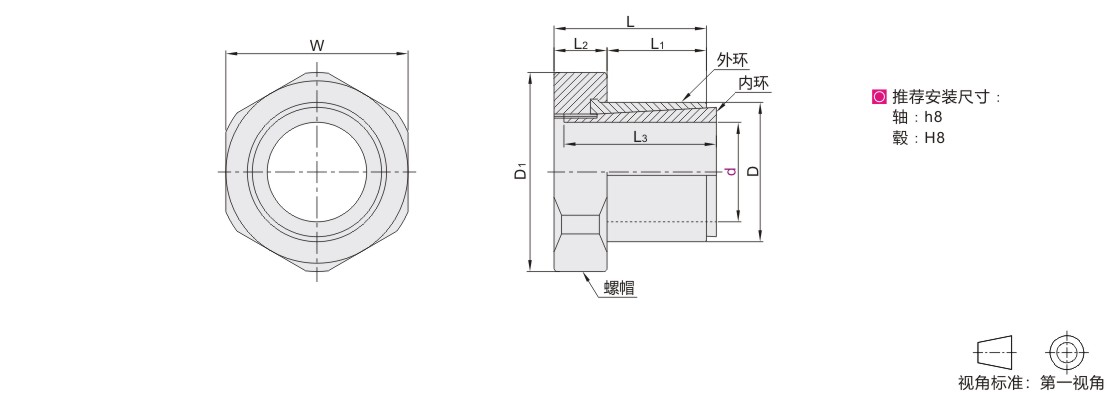

            参数图



            选型表

            型号 D L L1 L2 L3 W D1 额定负荷 紧固扭矩
            (N.m)            		 重量
            (g)
            代码 d 容许最大扭矩(N.m) 容许轴向负载(kN)
            EUX71 8 14 19 11 8 19 22 23.5 27.9 6.5 25.5 34.5
            10 17 21 12 9 21 24 26 32.6 30.6 43.3
            11 18 22 10 22 37.2 35.7 46.5
            12 20 23 13 23 46.6 6.9 45.6 49.5
            14 23 26 15 11 26 30 32.5 86.5 11.7 60.6 79
            15 24 27 16 27 105.8 13 70.7 86
            17 26 31 19 12 31 182.5 18.6 100 95
            20 29 33 20 13 33 36 39 240 23.4 139 136
            22 32 35 22 35 270 24.2 149 148
            24 34 37 24 37 41 44 310 169.5 187
            25 35 38 25 38 349 26.1 188 188
            28 40 43 28 15 43 50 54 374 25.2 229 322
            30 42 46 30 16 46 55 60 388 24.2 259 400
            35 48 52 35 17 52 60 66 456 298 520

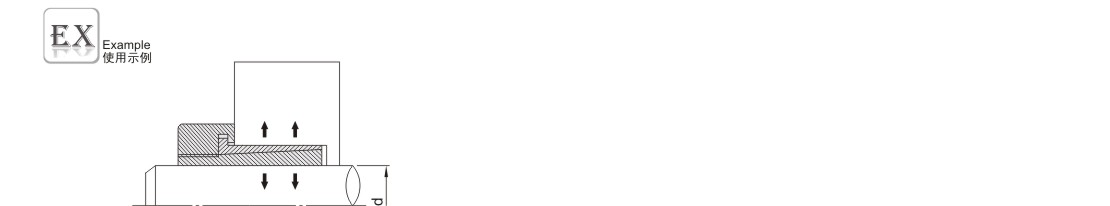

            使用示例





            胀套安装时，旋转螺帽、外锥度环轴向移动，由于内外环锥面的功能，两个
               压紧力在径向方向生成，轴和轮毂间在两个径向压力作用下生成摩擦力，使
               轴、轮毂和胀套紧密配合在一起，当装配后，由于两锥面之间的自锁功能摩
               擦力强力，不需担心振动使胀套松动，拆卸时，逆时针旋转螺帽，使螺帽松
               开，内外环即可分离，拆卸很容易的完成。
