        怡合达自营 免键胀套 带定心功能 简易型 挡圈一体式

        条件筛选：

        免键轴衬类型 简易型
        定心功能 有
        有无法兰 有
        挡圈类型 挡圈一体式
        种类筛选 免键胀套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            EUX31 简易型
            		 带定心功能
            		   S45C
            		 —
            EUX32 发黑
            EUX33 喷砂镀镍
            EUX34    SUS304 —





            ※ 拆卸用螺孔的螺径与锁紧螺栓相同。

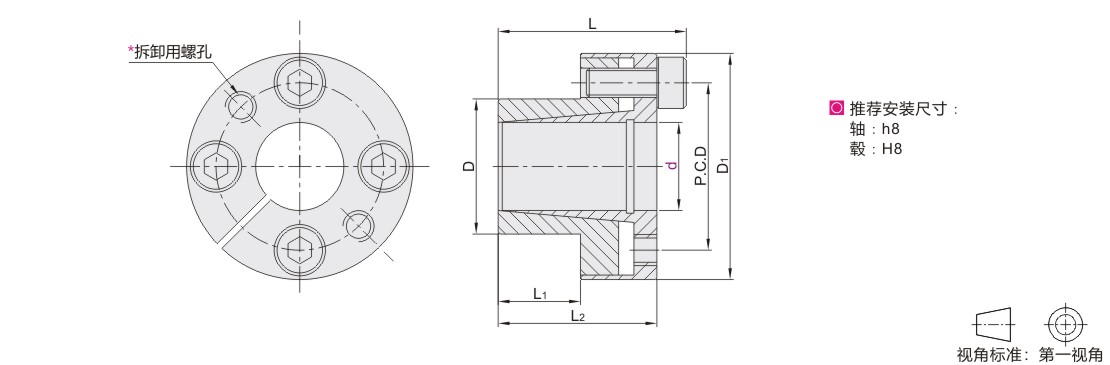

            参数图





            选型表

            型号 D D1 P.C.D L1 L2 L DIN912-12.9级锁紧螺钉 容许最大扭矩
            (N·M)            		 容许轴向负载
            (kN)            		 轴接触面压强
            (N/mm²)            		 毂接触面压强
            (N/mm²)
            规格 数量 锁紧扭矩Ts(Nm)
            代码 d EUX31
            EUX32
            EUX33            		 EUX34 EUX31
            EUX32
            EUX33            		 EUX34 EUX31
            EUX32
            EUX33            		 EUX34 EUX31
            EUX32
            EUX33            		 EUX34 EUX31
            EUX32
            EUX33            		 EUX34
            EUX31
            EUX32
            EUX33
            EUX34            		 5 12 23 15.5 10 19 22 M3×8 4 1.5 1.1 8 3 4 1.05 187 58 100 31
            6 10 4 155 48
            8 15 28 19.5 12 23 27 M4×10 4.0 2.6 23 8 6.06 1.9 175 54 115 36
            10 18 31.5 22.5 5 40 13 8.7 2.72 194 61 132 43
            12 20 33.5 24.5 55 17 162 50 119 39
            14 22 35.5 26.5 60 19 139 44 108 35
            15 23 38.5 28.5 14 27 32 M5×12 4 8.5 5.8 110 36 15.10 4.95 177 59 145 49
            16 24 39.5 29.5 123 40 162 55 144 45
            17 25 40.5 30.5 131 43 155 53 135 47
            18 26 46 33 30 36 M6×14 12.0 9.3 215 68 21.20 7.50 190 63 196 64
            19 27 47 34 223 71 183 60 189 62
            20 28 48 35 235 76 175 57 182 59
            22 32 52 39 16 32 38 254 82 146 46 139 46
            24 34 54 41 276 89 134 43 131 41
            25 291 94 128 41 132 43
            28 39 59 46 20 36 42 6 486 157 34.50 11.05 146 46 138 46
            30 41 61 48 523 163 137 44 130 43
            32 43 63 50 555 178 126 41 125 41
            35 47 67 54 22 38 44 8 812 260 46.40 14.40 143 47 139 44
            40 53 73 60 925 297 128 41 124 40
            45 59 84 69 30 50.5 58.5 M8×18 32.0 20.9 1890 605 82.5 26.50 159 52 143 49
            50 65 90 75 2110 680 144 46 133 43

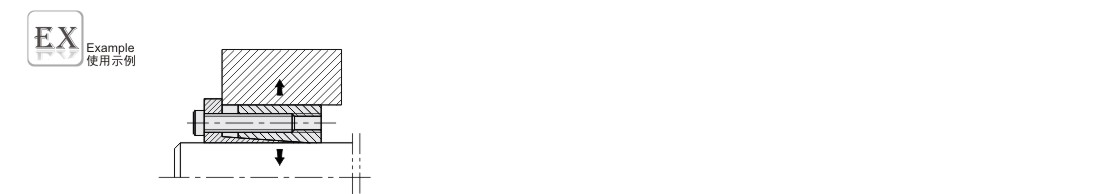

            使用示例
