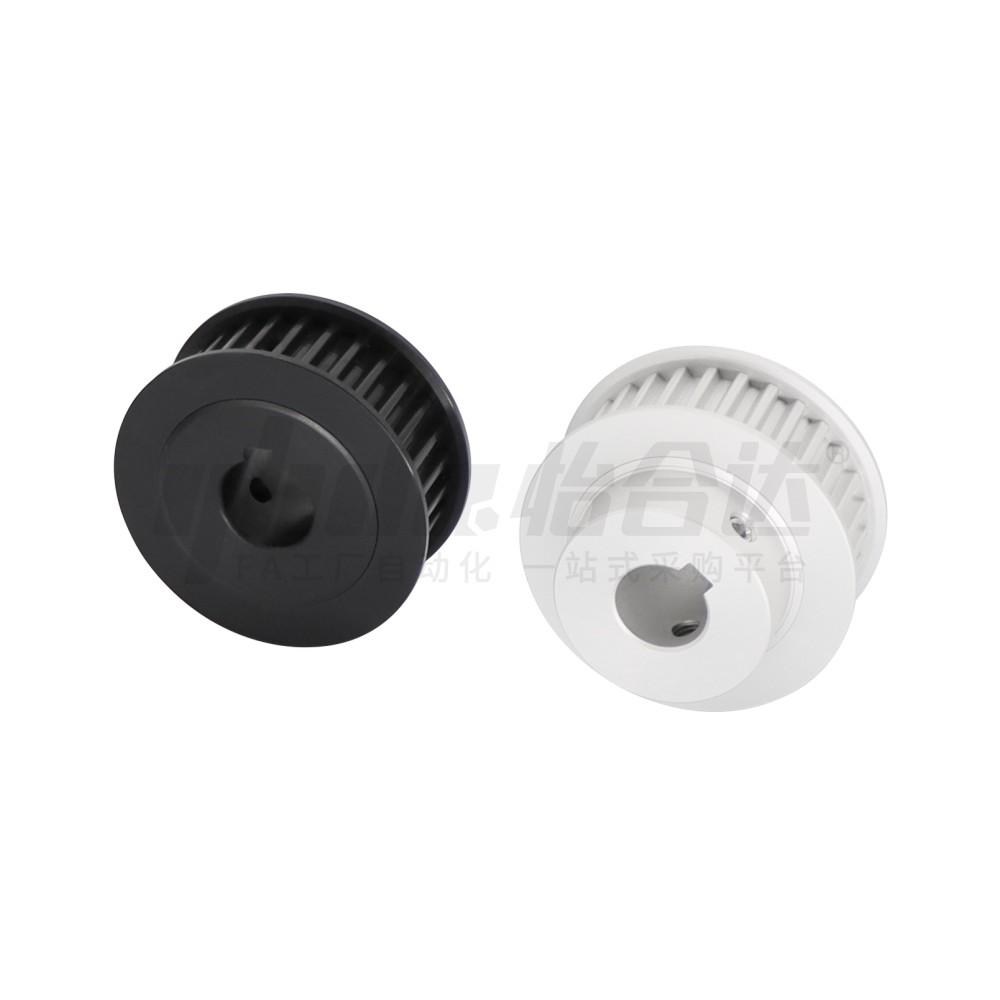

        怡合达自营 梯形齿同步轮 AT10型 齿距10.0 标准型

        条件筛选：

        性价比 标准型
        带轮槽型（齿距） AT10（10.0）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            材质

            皮带宽度

            表面处理

            产品选型

            齿数

            带轮形状

            轴孔规格

            内径d(mm)

            台阶孔内径Z(mm)

            10~95
            /1

            台阶孔深度J(mm)

            3~67
            /0.1

            左端台阶孔内径Q(mm)

            10~95
            /1

            右端台阶孔内径R(mm)

            10~95
            /1

            左端台阶孔深度S(mm)

            3~17
            /1

            右端台阶孔深度T(mm)

            3~17
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 带轮
            类型            		 皮带
            宽度            		 齿距 材质 表面处理
            带轮 法兰
            EAY01 AT10150 15 10.0 铝合金 铝合金 本色阳极氧化
            EAY02 黑色阳极氧化
            EAY03 喷砂镀镍
            EAY08 S45C SPCC 发黑
            EAY09 喷砂镀镍
            EAY11 AT10200 20 铝合金 铝合金 本色阳极氧化
            EAY12 黑色阳极氧化
            EAY13 喷砂镀镍
            EAY18 S45C SPCC 发黑
            EAY19 喷砂镀镍
            EAY21 AT10250 25 铝合金 铝合金 本色阳极氧化
            EAY22 黑色阳极氧化
            EAY23 喷砂镀镍
            EAY28 S45C SPCC 发黑
            EAY29 喷砂镀镍
            EAY31 AT10300 30 铝合金 铝合金 本色阳极氧化
            EAY32 黑色阳极氧化
            EAY33 喷砂镀镍
            EAY38 S45C SPCC 发黑
            EAY39 喷砂镀镍
            EAY41 AT10400 40 铝合金 铝合金 本色阳极氧化
            EAY42 黑色阳极氧化
            EAY43 喷砂镀镍
            EAY48 S45C SPCC 发黑
            EAY49 喷砂镀镍
            EAY51 AT10500 50 铝合金 铝合金 本色阳极氧化
            EAY52 黑色阳极氧化
            EAY53 喷砂镀镍
            EAY58 S45C SPCC 发黑
            EAY59 喷砂镀镍

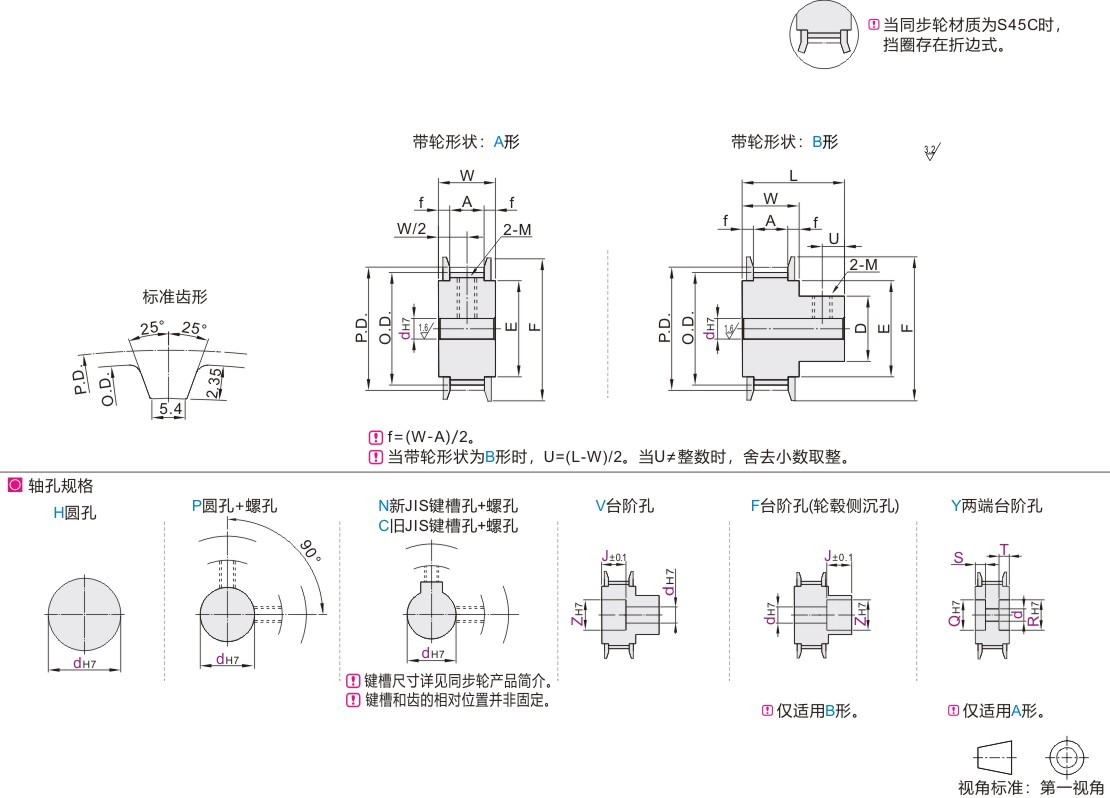

            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7

            		 M

            附件
            紧定螺钉
            10~12 M4 M4x3
            12.7~17 M5 M5x4
            18~30 M6 M6x5
            31~45 M8 M8x6
            46~70 M10 M10x8





            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔
            规格
            		 轴孔规格dH7(最小单位1)
            		 轴孔V、F
            		 轴孔Y
            (最小单位1)
            		 P.D.
            		 O.D.
            		 D
            		 F
            		 E
            		 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L

            铝合金
            EAY01-AT10150  EAY31-AT10300
            EAY02-AT10150  EAY32-AT10300
            EAY03-AT10150  EAY33-AT10300
            EAY11-AT10200  EAY41-AT10400
            EAY12-AT10200  EAY42-AT10400
            EAY13-AT10200  EAY43-AT10400
            EAY21-AT10250  EAY51-AT10500
            EAY22-AT10250  EAY52-AT10500
            EAY23-AT10250  EAY53-AT10500

            S45C
            EAY08-AT10150  EAY38-AT10300
            EAY09-AT10150  EAY39-AT10300
            EAY18-AT10200  EAY48-AT10400
            EAY19-AT10200  EAY49-AT10400
            EAY28-AT10250  EAY58-AT10500
            EAY29-AT10250  EAY59-AT10500

            		 12  A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 8～23 8～18 8～18 8～21 8～21 — — — — 10～23 —

            A形时
            3.0≤J≤W-3.0

            B形时
            30≤J≤L-30

            		 10～23 3~17
            S+T≤W-3            		 38.2  36.35  — 40  27

            皮带宽度15  皮带宽度30
            AT10150  AT10300
            A:16.5  A:32
            W:22.5  W:37
            L:38(40)*  L:52(57)*

            皮带宽度20  皮带宽度40
            AT10200  AT10400
            A:21.5  A:43
            W:27.5  W:48
            L:43(45)*  L:61(63)*

            皮带宽度25  皮带宽度50
            AT10250  AT10500
            A:26.5  A:53
            W:32.5  W:58
            L:48(50)*  L:70
            14  10～32 10～26 10～26 10～30 10～30 10～30 10～24 10～18 10～28 12～32 12～30 12～32 44.56  42.70  34  52  36
            15 10~33 10~26 10~26 10~31 10~31 10~31 10~25 10~20 10~29 12~33 12~31 12～33 47.75 45.90  35  58  40
            16  12～36 12～30 12～30 12～34 12～34 12～31 12～25 12～20 12～29 14～36 14～31 14～36 50.93  49.05
            18  12～41 12～30 12～30 12～39 12～39 12～31 12～25 12～20 12～29 14～41 14～31 14～41 57.30  55.45  61  45
            20  12～46 12～40 12～40 12～44 12～44 12～36 12～30 12～25 12～34 14～46 14～36 14～46 63.66  61.80  40  67  50
            22  12～56 12～48 12～48 12～54 12～54 12～36 12～30 12～25 12～34 14～56 14～36 14～56 70.03  68.15  80  60
            24  12～63 12～50 12～50 12～61 12～61 12～46 12～38 12～32 12～44 14～63 14～46 14～63 76.39  74.55  50  87  67
            25  12～63 12～50 12～50 12～61 12～61 12～46 12～38 12～32 12～44 14～63 14～46 14～63 79.58  77.70
            26  12～63 12～50 12～50 12～61 12～61 12～46 12～38 12～32 12～44 14～63 14～46 14～63 82.76  80.90
            28  12～68 12～57 12～55 12～66 12～66 12～55 12～45 12～40 12～53 14～68 14～55 14～68 89.13  87.25  60  95  75
            30  12～76 12～65 12～55 12～74 12～74 12～55 12～45 12～40 12～53 14～76 14～55 14～76 95.49  93.65  104  84
            32  20～80 20～70 20～55 20～80 20～80 20～55 20～45 20～40 20～53 22～82 20～55 22～82 101.86  100.00  111  90
            36  20～85 20～70 20～55 20～85 20～85 20～55 20～45 20～40 20～53 22～94 20～55 22～94 114.59  112.75  123  102
            40  20～85 20～70 20～55 20～85 20～85 20～55 20～45 20～40 20～53 22～95 20～55 22～95 127.32  125.45  135  115
            44  20～85 20～70 20～55 20～85 20～85 20～55 20～45 20～40 20～53 22～95 20～55 22～95 140.06  138.20  152  130
            48  20～85 20～70 20～55 20～85 20～85 20～55 20～45 20～40 20～53 22～95 20～55 22～95 152.79  150.95  160  140
            50  20～85 20～70 20～55 20～85 20～85 20～55 20～45 20～40 20～53 22～95 20～55 22～95 159.15  157.30  100  170  150
            60  20～85 20～70 20～55 20～85 20～85 20～55 20～45 20～40 20～53 22～95 20～55 22～95 190.99  189.1  200  180



              选择轴孔规格H、V、F、Y时 ，无螺孔 。  孔径8、9 、11、13、14、17、21~29、31~32、46~49，不适用轴孔规格C。  *齿数30~60只适用于L( )内的尺寸。
              选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K（请参阅同步轮产品简介）。  "可选加工"见同步轮产品简介。



            键槽尺寸





            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4  +0.022
            +0.010            		 1.5  +0.1
            0
            C-d12
            C-d15 5  2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7  +0.028
            +0.013            		 3
            C-d33 10  3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12  +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7
            		 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.20
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
