        怡合达自营 梯形齿同步轮 L型 齿距9.525 医疗型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        带轮槽型（齿距） L（9.525）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 皮带宽度
            		 齿距
            		 材质
            		 表面处理
            带轮 法兰
            Y-EAB01 L050 12.7
            (1/2inch)            		 9.525 铝合金 铝金合 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 L075 19.1
            (3/4inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 L100 25.4
            (1inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 L150 38.1
            (1.5inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍



            外形尺寸公差表

            A/W/L/D尺寸 公差
            3<X≤6 ±0.1
            6<X≤30 ±0.2
            30<X≤120 ±0.3
            120<X≤400 ±0.5



            X为尺寸A/W/L/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉
            8~12 M4 M4×3
            12.7~17 M5 M5×4
            18~30 M6 M6×5
            31~45 M8 M8×6
            46~70 M10 M10×8






            *1 为避免破坏齿的完整 ，因此螺孔选择加工在齿底 ，所以在齿数不能三等分时 ，螺孔会打在相近齿的齿底 ，此时螺孔角度略有偏差 ，非120 °。

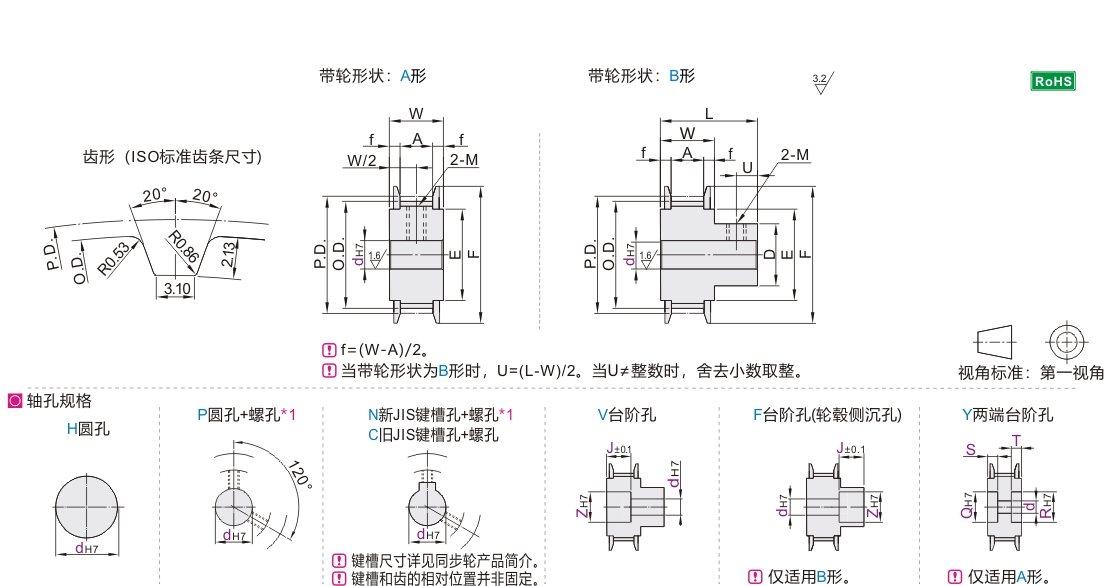

            参数图

            选型表

            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (最小单位1)            		 P.D. O.D. D F E 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L
            Y-EAB01-L050
            Y-EAB02-L050
            Y-EAB03-L050
            Y-EAB01-L075
            Y-EAB02-L075
            Y-EAB03-L075
            Y-EAB01-L100
            Y-EAB02-L100
            Y-EAB03-L100
            Y-EAB01-L150
            Y-EAB02-L150
            Y-EAB03-L150            		 12 A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 8~26 8~18 8~16 8~24 8~24 8~23 8~18 8~18 8~20 10~26 10~23 A形时
            3.0≤J≤W-3.0
            B形时
            3.0≤J≤L-3.0            		 10~26 3~21
            S+T≤W-3            		 36.38 35.62 27 45 30

            皮带宽度12.7
            L050
            A:14
            W:19
            L:31(39)★

            皮带宽度19.1
            L075
            A:21
            W:26
            L:38(46)★

            皮带宽度25.4
            L100
            A:27
            W:32
            L:44(53)★

            皮带宽度38.1
            L150
            A:40
            W:45
            L:57
            ★当齿数为60、72时，L取()内数值。
            14 8~31 8~23 8~21 8~29 8~29 8~26 8~20 8~20 8~24 10~31 10~26 10~31 42.45 41.68 30 48 35
            15 8~31 8~23 8~23 8~29 8~29 8~26 8~20 8~20 8~24 10~31 10~26 10~31 45.48 44.72
            16 10~36 10~28 10~23 10~34 10~34 10~28 10~22 10~22 10~26 12~36 12~28 12~36 48.51 47.75 32 55 40
            17 10~36 10~28 10~26 10~34 10~34 10~30 10~24 10~23 10~28 12~36 12~30 12~36 51.54 50.78 34
            18 10~41 10~33 10~34 10~39 10~39 10~32 10~26 10~23 10~30 12~41 12~32 12~41 54.57 53.81 36 61 45
            19 12~46 12~34 12~35 12~44 12~44 12~34 12~28 12~25 12~32 14~46 14~34 14~46 57.61 56.84 38 67 50
            20 12~46 12~34 12~35 12~44 12~44 12~36 12~30 12~26 12~34 14~46 14~36 14~46 60.64 59.88 40
            21 12~52 12~40 12~37 12~50 12~50 12~38 12~30 12~26 12~36 14~52 14~38 14~52 63.67 62.91 42 70 56
            22 12~53 12~44 12~38 12~51 12~51 12~41 12~33 12~30 12~39 14~53 14~41 14~53 66.7 65.94 45 80 60
            24 12~63 12~49 12~44 12~61 12~61 12~46 12~38 12~30 12~44 14~63 14~46 14~63 72.77 72 50 87 67
            25 12~63 12~49 12~45 12~61 12~61 12~46 12~38 12~30 12~44 14~63 14~46 14~63 75.8 75.04
            26 12~63 12~49 12~45 12~61 12~61 12~46 12~38 12~30 12~44 14~63 14~46 14~63 78.83 78.07
            28 12~71 12~57 12~50 12~69 12~69 12~46 12~38 12~30 12~44 14~71 14~46 14~71 84.89 84.13 95 75
            30 12~72 12~62 12~55 12~70 12~70 12~52 12~42 12~34 12~50 14~72 14~52 14~72 90.96 90.2 56 99 80
            32 14~76 14~65 14~55 14~74 14~74 14~52 14~42 14~34 14~50 16~76 16~52 16~76 97.02 96.26 104 84
            34 14~83 14~70 14~55 14~81 14~81 15~59 15~49 15~41 15~57 16~83 16~59 16~83 103.08 102.32 63 111 90
            36 14~85 14~70 14~55 14~83 14~83 15~59 15~49 15~41 15~57 16~94 16~59 16~85 109.15 108.39 123 102
            38 15~85 15~70 15~55 15~83 15~83 16~59 16~49 16~41 16~57 17~95 17~59 17~85 115.21 114.45 127 105
            40 15~85 15~70 15~55 15~83 15~83 16~59 16~49 16~41 16~57 17~95 17~59 17~85 121.28 120.51 131 110
            42 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 16~65 18~95 18~67 18~85 127.34 126.58 71 135 115
            44 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 16~65 18~95 18~67 18~85 133.4 132.64 140 120
            46 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 16~65 18~95 18~67 18~85 139.47 138.71 144 125
            48 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 16~65 18~95 18~67 18~85 145.53 144.77 152 130
            50 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 16~65 18~95 18~67 18~85 151.6 150.83 160 140
            60 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 — 18~125 — 18~125 181.91 181.15 190 160
            72 16~85 16~70 16~55 16~83 16~83 16~67 16~57 16~49 18~125 18~125 218.3 217.53 225 194





            轴孔规格H、V、F、Y时，无螺孔。 孔径9不适用轴孔规格N。 孔径8、9、10K、11、13、14、17、21~29、31、32、46~49/51~55不适用轴孔规格C。

            “可选加工”见同步轮产品简介。 带轮类型L150的齿数不超过50。   孔径6.35仅适用轴孔规格H、P、V、F。

            选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。



            键槽尺寸



            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4 +0.022
            +0.010            		 1.5 +0.1
            0
            C-d12
            C-d15 5 2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7 +0.028
            +0.013            		 3
            C-d33 10 3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12 +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.2
            0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
