同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 13 项未选择

      代码

      参数选型

      皮带宽度

      表面处理

      产品选型

      齿数

      带轮形状

      轴孔规格

      内径d(mm)

      台阶孔内径Z(mm)

      6~94
      /1

      台阶孔深度J(mm)

      2~26
      /0.1

      左端台阶孔内径Q(mm)

      6~94
      /1

      右端台阶孔内径R(mm)

      6~94
      /1

      左端台阶孔深度S(mm)

      3~8
      /1

      右端台阶孔深度T(mm)

      3~8
      /1
      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        怡合达自营 梯形齿同步轮 XL型 齿距5.08 医疗型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        带轮槽型（齿距） XL（5.08）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 皮带宽度
            		 齿距
            		 材质
            		 表面处理
            带轮 法兰
            Y-EAB01 XL025 6.4
            (1/4inch)            		 5.08 铝合金 铝金合 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 XL031 7.9
            (15/16inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 XL037 9.5
            (3/8inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 XL050 12.7
            (1/2inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍



             外形尺寸公差表

            A/W/L/D尺寸 公差
            3<X≤6 ±0.1
            6<X≤30 ±0.2
            30<X≤120 ±0.3
            120<X≤400 ±0.5



             X为尺寸A/W/L/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O. D. <50 0.05
            O. D.≥50 0.07



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉
            4 M3 M3×3
            5~12 M4 M4×3
            12.7~17 M5 M5×4
            18~35 M6 M6×5

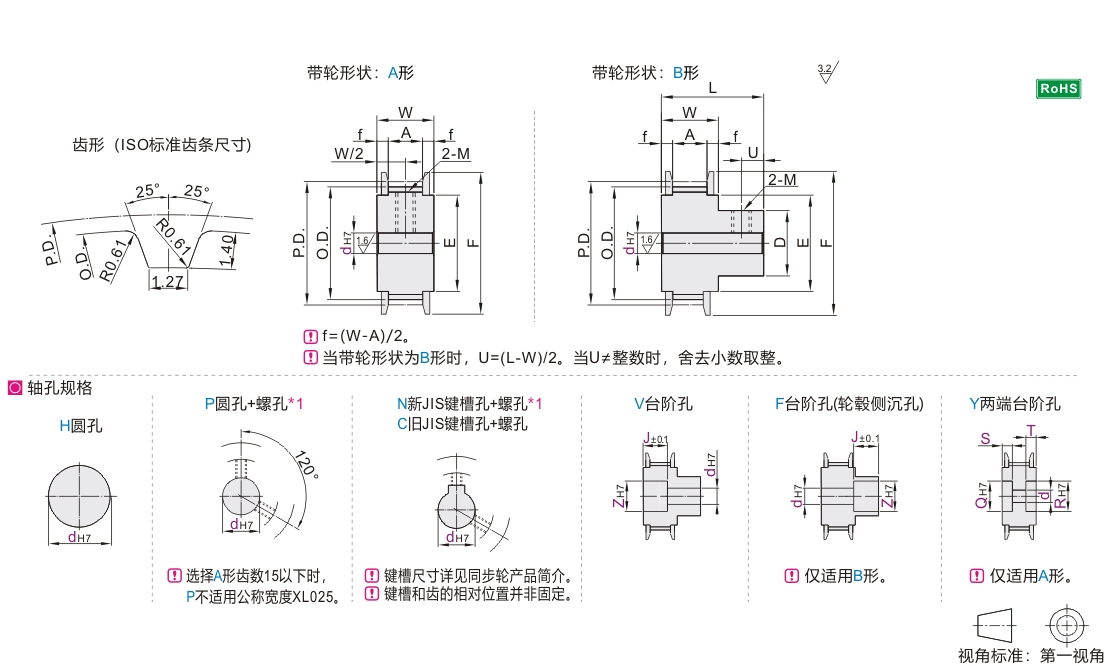

            参数图



            选型表

            型号
            		 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (最小单位1)            		 P.D. O.D. D F E 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L
            Y-EAB01-XL025
            Y-EAB02-XL025
            Y-EAB03-XL025
            Y-EAB01-XL031
            Y-EAB02-XL031
            Y-EAB03-XL031
            Y-EAB01-XL037
            Y-EAB02-XL037
            Y-EAB03-XL037
            Y-EAB01-XL050
            Y-EAB02-XL050
            Y-EAB03-XL050            		 10 A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 4~8 — — 4~6 4~6 4~6 4~6 — 4 6~8 6 A形时
            2.0≤J≤W-2.0
            B形时
            2.0≤J≤L-2.0            		 6~8 3~8
            S+T≤W-3            		 16.17 15.66 10 24 12 皮带宽度6.4
            XL025
            A:7.5
            W:12.5
            L:21

            皮带宽度7.9
            XL031
            A:9
            W:14
            L:23

            皮带宽度9.5
            XL037
            A:11
            W:16
            L:25

            皮带宽度12.7
            XL050
            A:14
            W:19
            L:28
            11 4~8 4~6 4~6 4~6 4~6 4 6~8 6 6~8 17.79 17.28
            12 4~11 4~8 4~6 4~9 4~8 4~6 4~6 6~11 6~8 6~11 19.4 18.9 12 25 15
            14 5~14 5~11 8 5~12 5~12 5~11 5~8 8 5~9 7~14 7~11 7~14 22.64 22.13 15 28 18
            15 5~16 5~12 8·10·10K 5~14 5~14 5~13 5~10 8·10·10K 5~11 7~16 7~13 7~16 24.26 23.75 17 32 20
            16 5~16 5~13 8~13 5~14 5~14 5~13 5~10 8·10·10K 6~11 7~16 7~13 7~16 25.87 25.36
            18 6~20 6~16 8~15 6~18 6~18 6~17 5~13 8~13 6~15 8~20 8~17 8~20 29.11 28.6 21 36 24
            19 6~20 6~16 8~15 6~18 6~18 6~17 6~15 8~13 6~15 8~20 8~17 8~20 30.72 30.22
            20 8~23 8~18 8~16 8~21 8~21 8~20 8~16 8~15 8~18 10~23 10~20 10~23 32.34 31.83 24 40 27
            21 8~23 8~18 8~18 8~21 8~21 8~20 8~16 8~16 8~18 10~23 10~20 10~23 33.96 33.45
            22 8~26 8~22 8~20 8~24 8~24 8~22 8~18 8~18 8~20 10~26 10~23 10~26 35.57 35.07 26 45 30
            24 8~26 8~22 8~22 8~24 8~24 8~22 8~18 8~18 8~20 10~26 10~23 10~26 38.81 38.3
            25 8~31 8~25 8~22 8~29 8~29 8~26 8~20 8~19 8~24 10~31 10~26 10~31 40.43 39.92 30 48 35
            26 8~31 8~25 8~23 8~29 8~29 8~26 8~20 8~20 8~24 10~31 10~26 10~31 42.01 41.53
            28 8~36 8~31 8~25 8~34 8~34 8~31 8~25 8~20 8~29 10~36 10~31 10~36 45.28 44.77 35 55 40
            30 10~36 10~31 10~30 10~34 10~34 8~31 8~25 8~20 8~29 12~36 10~31 12~36 48.51 48
            32 10~41 10~35 10~32 10~39 10~39 10~36 10~30 10~25 10~34 12~41 12~36 12~41 51.74 51.24 40 61 45
            34 10~41 10~35 10~32 10~39 10~39 10~36 10~30 10~25 10~34 12~41 12~36 12~41 54.98 54.47
            36 10~46 10~35 10~35 10~44 10~44 10~36 10~30 10~25 10~34 12~46 12~36 12~46 58.21 57.7 67 50
            38 10~46 10~35 10~35 10~44 10~44 10~36 10~30 10~25 10~34 12~46 12~36 12~46 61.45 60.94
            40 10~54 10~35 10~35 10~52 10~52 10~36 10~30 10~25 10~34 12~54 12~36 12~54 64.68 64.17 74 58
            42 10~54 10~35 10~35 10~52 10~52 10~36 10~30 10~25 10~34 12~54 12~36 12~54 67.91 67.41
            44 10~56 10~35 10~35 10~54 10~54 10~36 10~30 10~25 10~34 12~56 12~36 12~56 71.15 70.64 80 60
            46 10~56 10~35 10~35 10~54 10~54 10~36 10~30 10~25 10~34 12~56 12~36 12~56 74.38 73.87
            48 10~63 10~35 10~35 10~61 10~61 10~36 10~30 10~25 10~34 12~63 12~36 12~63 77.62 77.11 87 67
            50 10~63 10~35 10~35 10~61 10~61 10~36 10~30 10~25 10~34 12~63 12~36 12~63 80.85 80.34
            60 10~77 10~35 10~35 10~75 10~75 10~36 10~30 10~25 10~34 12~77 12~36 12~77 97.01 96.51 104 84
            72 10~85 10~35 10~35 10~83 10~83 10~36 10~30 10~25 10~34 12~94 12~36 12~94 116.43 115.92 123 102



            轴孔规格H、V、F、Y时，无螺孔。 孔径6.35仅适用轴孔规格H、P、V、F。 孔径9不适用轴孔规格N。 孔径8、9、10K、11、13、14、17、21~29、31、32不适用轴孔规格C。
            “可选加工” 见同步轮产品简介。 选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。



            键槽尺寸







            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4 +0.022
            +0.010            		 1.5 +0.1
            0
            C-d12
            C-d15 5 2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7 +0.028
            +0.013            		 3
            C-d33 10 3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12 +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.2
            0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
