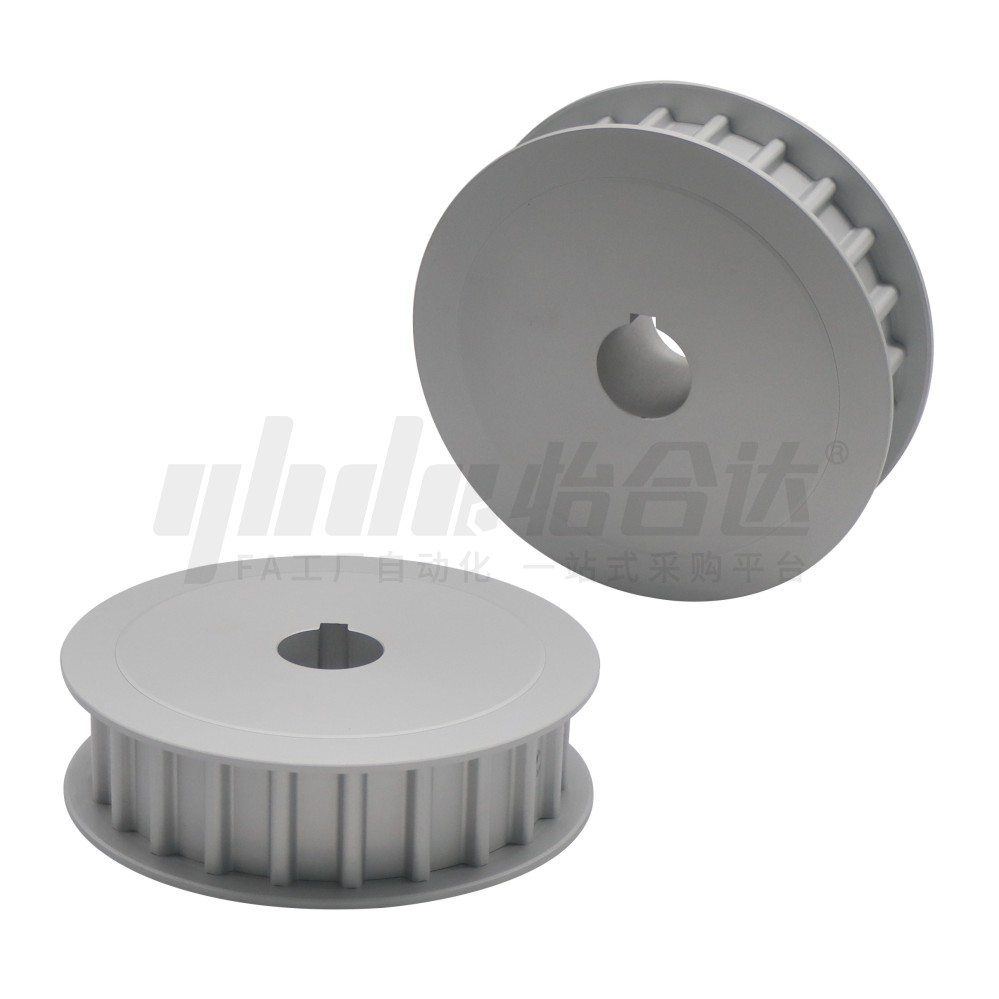

        怡合达自营 梯形齿同步轮 T20型 齿距20.0 标准型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        带轮槽型（齿距） T20(20.0)
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 带轮
            类型            		 皮带
            宽度            		 齿距 材质 表面处理
            带轮 法兰
            EAG01 T20250 25 20.0 铝合金 铝合金 本色阳极氧化
            EAG02 黑色阳极氧化
            EAG12 S45C SPCC 发黑
            EAG13 喷砂镀镍
            EAG21 T20320 32 铝合金 铝合金 本色阳极氧化
            EAG22 黑色阳极氧化
            EAG32 S45C SPCC 发黑
            EAG33 喷砂镀镍
            EAG41 T20500 50 铝合金 铝合金 本色阳极氧化
            EAG42 黑色阳极氧化
            EAG52 S45C SPCC 发黑
            EAG53 喷砂镀镍
            EAG61 T20750 75 铝合金 铝合金 本色阳极氧化
            EAG62 黑色阳极氧化
            EAG72 S45C SPCC 发黑
            EAG73 喷砂镀镍
            EAG81 T201000 100 铝合金 铝合金 本色阳极氧化
            EAG82 黑色阳极氧化
            EAG92 S45C SPCC 发黑
            EAG93 喷砂镀镍



            轴孔N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉            		 材质
            20~30 M8 M8×6 ML40Cr
            31~45 M10 M10×8
            46~65 M12 M12×10
            66~80 M16 M16×16

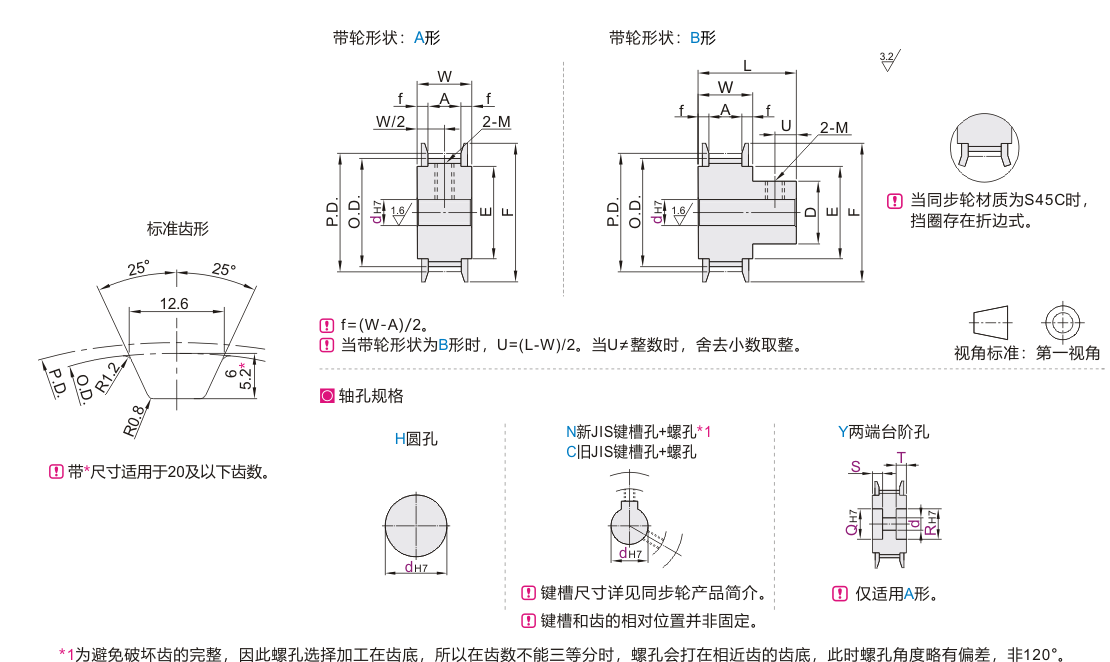

            参数图



            选型表

            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔Y
            (最小单位1)            		 P.D. O.D. D F E 带轮公称
            宽度
            A形 B形
            代码 齿数 H N·C Y H N·C Q·R S·T A W L
            铝合金
            EAG01-T20250 EAG02-T20250
            EAG21-T20320 EAG22-T20320
            EAG41-T20500 EAG42-T20500
            EAG61-T20750 EAG62-T20750
            EAG81-T201000 EAG82-T201000

            S45C
            EAG12-T20250 EAG13-T20250
            EAG32-T20320 EAG33-T20320
            EAG52-T20500 EAG53-T20500
            EAG72-T20750 EAG73-T20750
            EAG92-T201000 EAG93-T201000            		 15 A
            B            		 H
            N
            C
            Y            		 20~64 20~50 20~62 20~60 20~42 25~66 5~34
            S+T≤W-5            		 95.49 92.64 66 107 72 皮带宽度25(T20250)
            A:30 W:37
            L:57(L:62)
            皮带宽度32(T20320)
            A:37 W:44
            L:64(L:69)
            皮带宽度50(T20500)
            A:56 W:63
            L:83(L:88)
            皮带宽度75(T20750)
            A:81 W:88
            L:108(L:113)
            皮带宽度100(T201000)
            A:106 W:113
            16 20~70 20~58 20~68 20~66 20~45 25~72 101.86 99.01 72 113 78
            18 25~80 25~65 25~80 25~78 25~54 30~85 114.59 111.74 84 126 90
            20 25~90 25~66 25~90 25~90 25~65 30~95 127.32 124.47 95 136 101
            22 30~100 30~70 30~100 30~100 30~70 35~105 140.06 137.21 115 152 121
            25 159.15 156.3 135 172 141
            28 35~110 35~70 35~110 35~100 35~70 40~115 178.25 175.4 154 190 160
            32 35~120 35~120 35~120 40~125 203.72 200.87 174 210 180
            36 40~120 40~70 40~120 40~120 40~70 229.18 226.33 199 235 205
            40 40~80 40~80 254.65 251.8 224 260 230
            45 50~120 50~80 50~120 50~120 50~80 55~125 286.48 283.63 244 295 250
            46 292.84 289.99 254 305 260


            齿数32~46只适用L( )内的尺寸。

            选择轴孔规格H、Y时，无螺孔。

            “可选加工”见同步轮产品简介。

            孔径21~29、31、32、46~49、51~80不适用轴孔规格C。

            带轮类型T201000无B形带轮形状。
