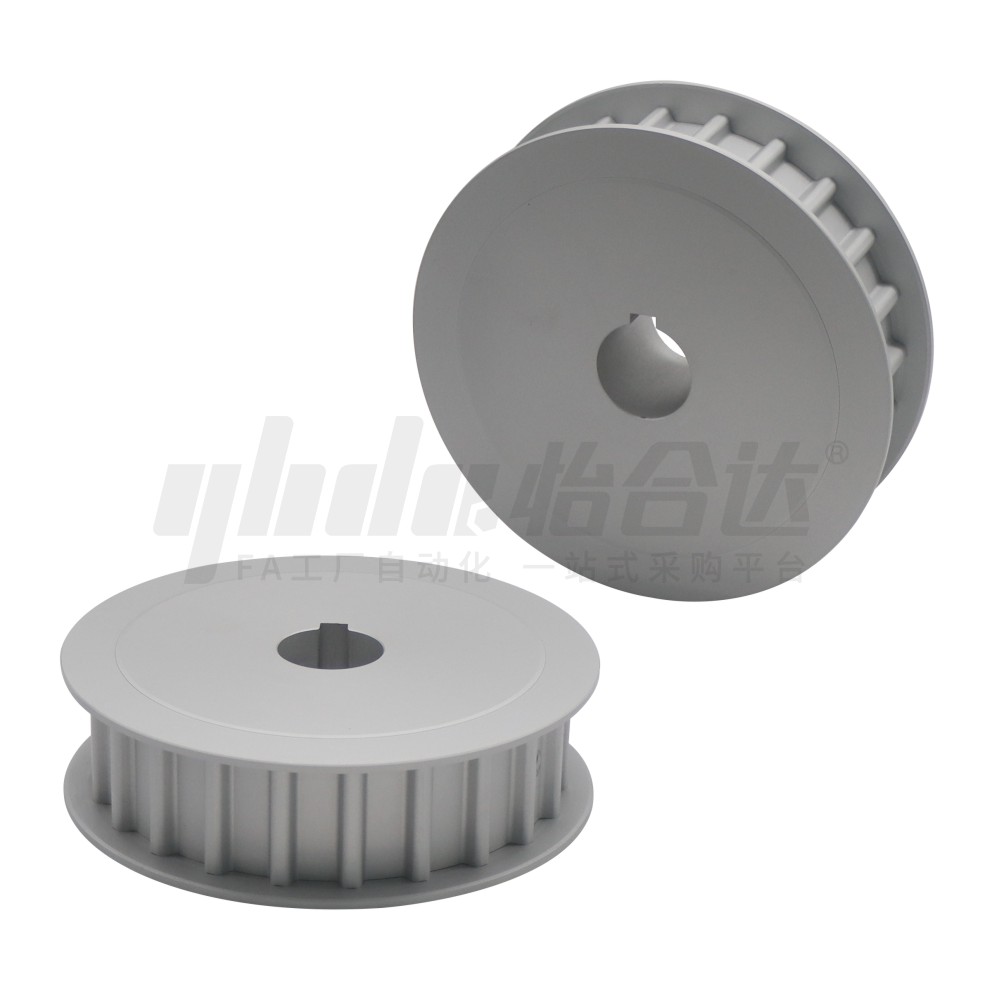

        怡合达自营 梯形齿同步轮 AT20型 齿距20.0 标准型

        条件筛选：

        性价比 标准型
        带轮槽型（齿距） AT20(20.0)
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 带轮
            类型            		 皮带
            宽度            		 齿距 材质 表面处理
            带轮 法兰
            EAK01 AT20250 25 20.0 铝合金 铝合金 本色阳极氧化
            EAK02 黑色阳极氧化
            EAK12 S45C SPCC 发黑
            EAK13 喷砂镀镍
            EAK21 AT20320 32 铝合金 铝合金 本色阳极氧化
            EAK22 黑色阳极氧化
            EAK32 S45C SPCC 发黑
            EAK33 喷砂镀镍
            EAK41 AT20500 50 铝合金 铝合金 本色阳极氧化
            EAK42 黑色阳极氧化
            EAK52 S45C SPCC 发黑
            EAK53 喷砂镀镍
            EAK61 AT20750 75 铝合金 铝合金 本色阳极氧化
            EAK62 黑色阳极氧化
            EAK72 S45C SPCC 发黑
            EAK73 喷砂镀镍
            EAK81 AT201000 100 铝合金 铝合金 本色阳极氧化
            EAK82 黑色阳极氧化
            EAK92 S45C SPCC 发黑
            EAK93 喷砂镀镍



            轴孔N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉            		 材质
            25~30 M8 M8×6 ML40Cr
            31~45 M10 M10×8
            46~65 M12 M12×10
            66~80 M16 M16×16

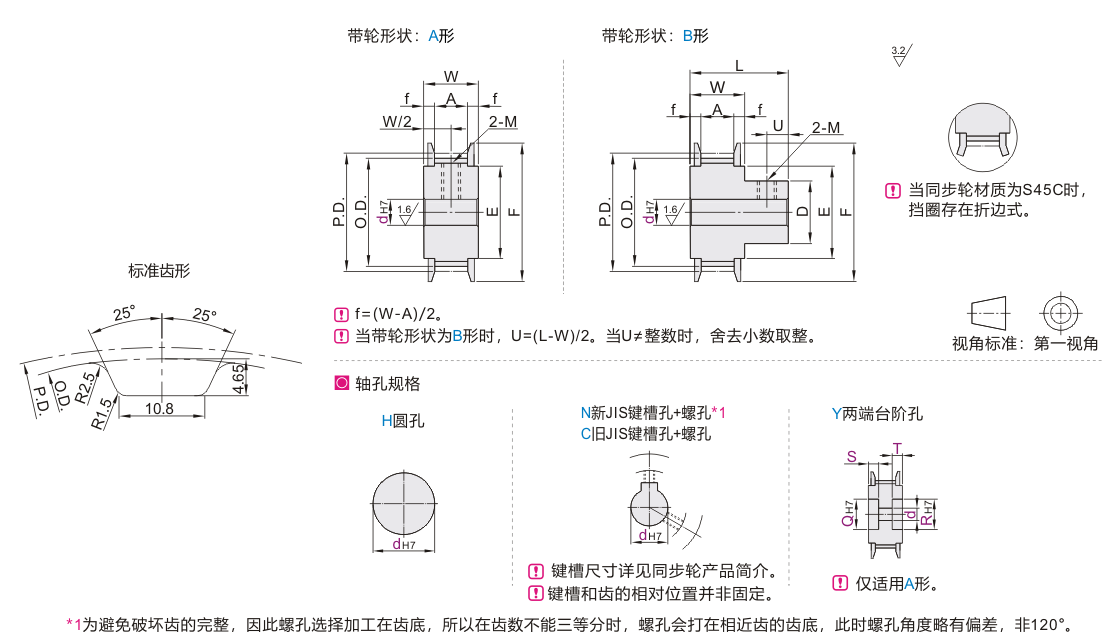

            参数图



            选型表

            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔Y
            (最小单位1)            		 P.D. O.D. D F E 带轮公称
            宽度
            A形 B形
            代码 齿数 H N·C Y H N·C Q·R S·T A W L
            铝合金
            EAK01-AT20250 EAK02-AT20250
            EAK21-AT20320 EAK22-AT20320
            EAK41-AT20500 EAK42-AT20500
            EAK61-AT20750 EAK62-AT20750
            EAK81-AT201000 EAK82-AT201000
            S45C
            EAK12-AT20250 EAK13-AT20250
            EAK32-AT20320 EAK33-AT20320
            EAK52-AT20500 EAK53-AT20500
            EAK72-AT20750 EAK73-AT20750
            EAK92-AT201000 EAK93-AT201000            		 18 A
            B            		 H
            N
            C
            Y            		 25~80 25~65 25~80 25~78 25~54 30~85 5~34
            S+T≤W-5            		 114.59 111.77 84 126 90 皮带宽度25(AT20250)
            A:30 W:37 L:57(L:62)
            皮带宽度32(AT20320)
            A:37 W:44 L:64(L:69)
            皮带宽度50(AT20500)
            A:56 W:63 L:83(L:88)
            皮带宽度75(AT20750)
            A:81 W:88 L:108(L:113)
            皮带宽度100(AT201000)
            A:106 W:113
            20 25~90 25~66 25~90 25~90 25~65 30~95 127.32 124.50 95 136 101
            22 30~100 30~70 30~100 30~100 30~70 35~105 140.06 137.24 115 152 121
            25 159.15 156.33 135 172 141
            28 35~110 35~70 35~110 35~100 35~70 40~115 178.25 175.43 154 190 160
            32 35~120 35~120 35~120 40~125 203.72 200.90 174 210 180
            36 40~120 40~70 40~120 40~120 40~70 229.18 226.36 199 235 205
            40 40~80 40~80 254.65 251.83 224 260 230
            45 50~120 50~80 50~120 50~120 50~80 55~125 286.48 283.66 244 295 250
            46 292.84 290.02 254 305 260



            齿数32~46只适用L( )内的尺寸。

            选择轴孔规格H、Y时，无螺孔。

            “可选加工”见同步轮产品简介。

            孔径21~29、31、32、46~49、51~80不适用轴孔规格C。

            带轮类型T201000无B形带轮形状。
