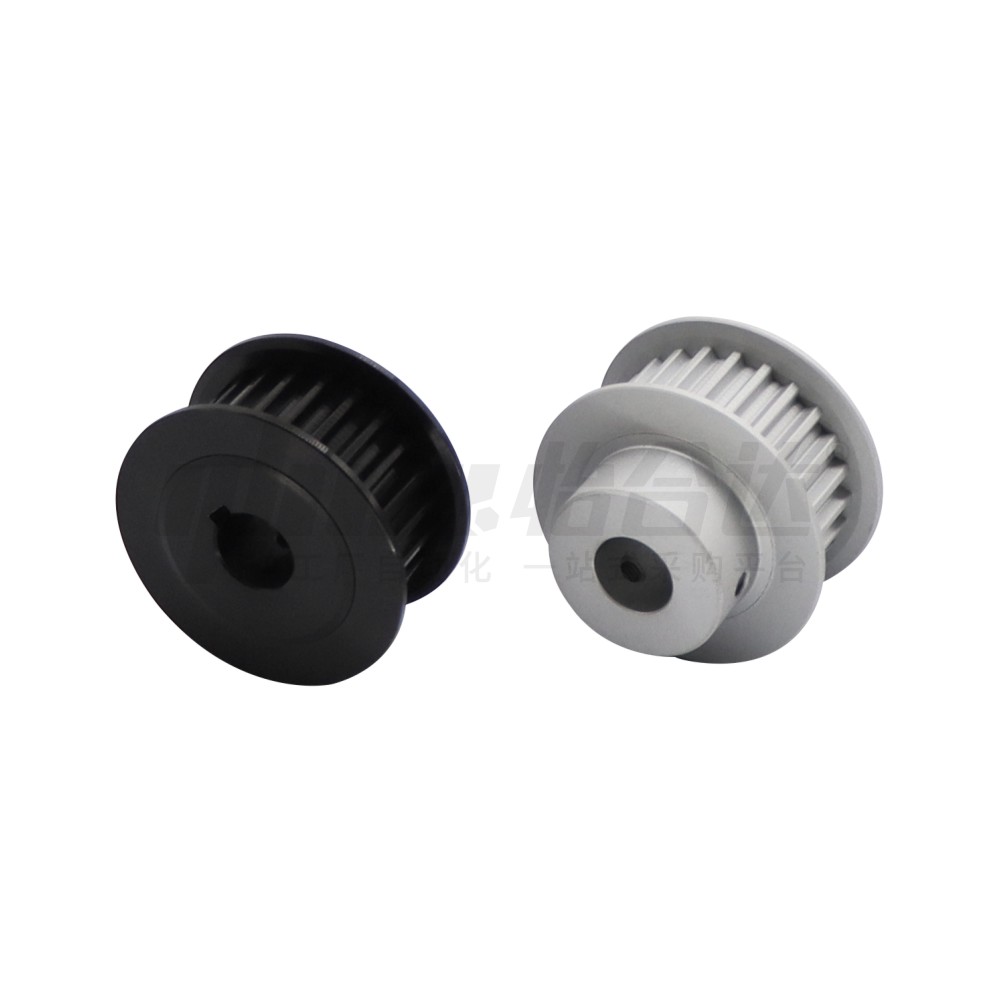

怡合达自营梯形齿同步轮宽度指定型 MXL/XL/L/H型齿距2.032/5.08/9.525/12.7

条件筛选：

有无法兰有

种类筛选同步轮

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 13 项未选择

代码

参数选型

带轮齿型(齿距)

材质

皮带宽度

表面处理

产品选型

齿数

齿槽宽度A(mm)

6~106

/1

轴孔规格

内径d(mm)

左端台阶孔内径Q(mm)

5~125

/1

右端台阶孔内径R(mm)

5~125

/1

左端台阶孔深度S(mm)

0~106

/1

右端台阶孔深度T(mm)

0~106

/1

技术图档

3D预览

产品简介

可选加工参数

材质图

参数图

材质图

代码	带轮类型	齿距	材质		表面处理	附件紧定螺钉材质
			带轮	法兰
EAT01	MXL	2.032	铝合金	铝合金	本色阳极氧化	SUS304
	XL	5.08
	L	9.525
	H	12.7
EAT02	MXL	2.032			黑色阳极氧化	ML40Cr
	XL	5.08
	L	9.525
	H	12.7
EAT05	MXL	2.032			硬质阳极氧化
	XL	5.08
	L	9.525
	H	12.7
EAT12	MXL	2.032	S45C	SPCC	发黑
	XL	5.08
	L	9.525
	H	12.7
EAT13	MXL	2.032			喷砂镀镍
	XL	5.08
	L	9.525
	H	12.7
EAT15	MXL	2.032			镀硬铬
	XL	5.08
	L	9.525
	H	12.7

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

轴孔P·N螺孔尺寸表

带轮类型	轴孔内径 dH7	M	附件紧定螺钉
MXL	4~5	M3	M3×3
	6~18	M4	M4×3
	19~34	M5	M5×4
XL	4	M3	M3×3
	5~12	M4	M4×3
	12.7~17	M5	M5×4
	18~30	M6	M6×5
L	8~12	M4	M4×3
	12.7~17	M5	M5×4
	18~30	M6	M6×5
	31~45	M8	M8×6
	46~65	M10	M10×8
H	12	M4	M4×3
	12.7~17	M5	M5×4
	18~30	M6	M6×5
	31~45	M8	M8×6
	46~65	M10	M10×8

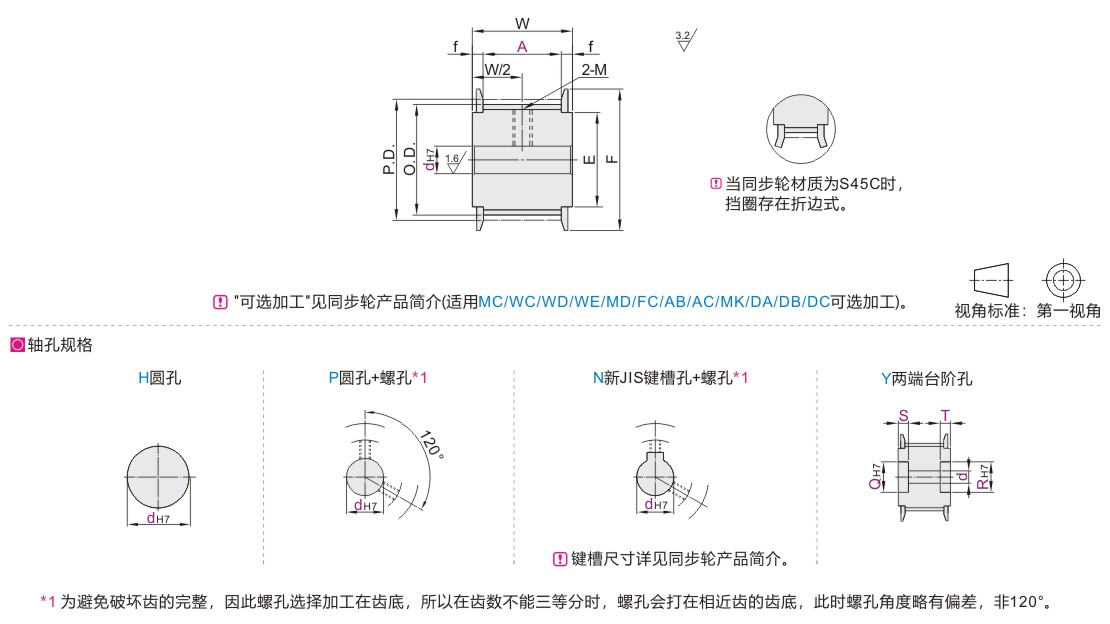

参数图

MXL型

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1）				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q.R	S.T	P.D.	O.D.	F	E	f	W
铝合金 EAT01-MXL EAT02-MXL EAT05-MXL S45C EAT12-MXL EAT13-MXL EAT15-MXL	14	6~46	H P N Y	3·4	—	—	—	—	—	9.06	8.55	12	6	2	A+4
	15			3·4			—	—	—	9.7	9.19	12	6
	16			3·4·5			3	5	0<S≤A 0<T≤A S+T≤A+1	10.35	9.84	14	8
	17	6~66		3·4·5			3			11	10.49
	18			3·4·5			3			11.64	11.14
	19			3·4·5			3			12.29	11.78
	20			3~6			3·4	5~6		12.94	12.43	18	11
	21			3~6			3·4			13.58	13.07
	22			3~6			3·4			14.23	13.72
	23			3~8			3~6	5~8		14.88	14.37	20	13
	24			3~8			3~6			15.52	15.02
	25	6~96		3~8			3~6			16.17	15.66
	26			3~9			3~7	5~9		16.82	16.31	22	14
	27			4~9			3~7	6~9		17.46	16.96
	28			4~9			3~7	6~9		18.11	17.6
	30			4~11	4~10	8	4~9	6~11		19.4	18.9	25	16
	32			4~11	4~10	8	4~9			20.7	20.19
	34			4~11	4~10	8	4~9			21.99	21.48
	36			5~13	5~10	8~11	5~11	7~13		23.29	22.78	28	18
	38			5~13	5~10	8~11	5~11	7~13		24.58	24.07	28	18
	40	6~106		5~15	5~14	8~13	5~13	7~15		25.87	25.36	30	20
	42			5~15	5~14	8~13	5~13	7~15		27.17	26.66	30	20
	44			5~18	5~16	8~16	5~16	7~18		28.46	27.95	32	23
	46			5~18	5~16	8~16	5~16	7~18		29.75	29.24	32	23
	48			5~20	5~18	8~17	5~18	7~20		31.05	30.54	35	25
	50			5~20	5~18	8~18	5~18	7~20		32.34	31.84	35	25
	60			5~27	5~25	8~22	5~25	7~27		38.81	38.3	44	32
	72			5~35	5~34	8~30	5~33	7~35		46.57	46.06	52	40

XL型

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1）				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q.R	S.T	P.D.	O.D.	F	E	f	W
铝合金 EAT01-XL EAT02-XL EAT05-XL S45C EAT12-XL EAT13-XL EAT15-XL	10	8~95	H P N Y	4~6	—	—	4·5	6~7	0<S≤A+1 0<T≤A+1 S+T≤A+2	16.17	15.66	24	12	2.5	A+5
	11			4~6	—		4·5	6~7		17.39	17.28	24	12
	12			4~9	4~6		4~8	6~10		19.4	18.9	25	15
	14			5~12	5~9	8	5~11	7~13		22.64	22.13	28	18
	15			5~13	5~11	8~10	5~11	7~13		24.26	23.75	32	20
	16	8~105		6~13	6~13	8~10K	6~13	10~14		25.87	25.36	32	20
	18			6~16	6~15	8~13	6~14	10~17		29.11	28.6	36	24
	19			6~16	6~15	8~14	6~14	10~17		30.72	30.22	36	24
	20			8~20	8~16	8~16	8~17	12~19		32.34	31.83	40	27
	21			8~20	8~18	8~16	8~17	12~19		33.96	33.45	40	27
	22			8~22	8~20	8~17	8~20	12~22		35.57	35.07	45	30
	24			8~22	8~22	8~19	8~20	12~22		38.81	38.3	45	30
	25			8~27	8~22	8~21	8~25	12~27		40.43	39.92	48	35
	26			8~27	8~23	8~22	8~25	12~27		42.01	41.53	48	35
	28			8~32	8~26	8~25	8~30	12~32		45.28	44.77	55	40
	30			10~32	10~30	10~28	10~30	15~32		48.51	48	55	40
	32			10~37	10~30	10~30	10~35	15~37		51.74	51.24	61	45
	34			10~38	10~30	10~30	10~35	15~37		54.98	54.47	61	45
	36			10~42	10~30	10~30	10~40	15~42		58.21	57.7	67	50
	38			10~43	10~30	10~30	10~40	15~42		61.45	60.94	67	50
	40			10~50	10~30	10~30	10~48	15~50		64.68	64.17	74	58
	42			10~50	10~30	10~30	10~48	15~50		67.91	67.41	74	58
	44			10~52	10~30	10~30	10~50	15~52		71.15	70.64	80	60
	46			10~54	10~30	10~30	10~50	15~52		74.38	73.87	80	60
	48			10~59	10~30	10~30	10~57	15~59		77.62	77.11	87	67
	50			10~59	10~30	10~30	10~57	15~59		80.85	80.34	87	67
	60			10~76	10~30	10~30	10~74	15~76		97.01	96.51	104	84
	72			10~80	10~30	10~30	10~75	15~94		116.43	115.92	123	102

L型

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1）				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q.R	S.T	P.D.	O.D.	F	E	f	W
铝合金 EAT01-L EAT02-L EAT05-L S45C EAT12-L EAT13-L EAT15-L	12	14~105	H P N Y	8~22	8~18	8~16	8~20	12~22	0<S≤A+1 0<T≤A+1 S+T≤A+2	36.38	35.62	45	30	2.5	A+5
	14			8~27	8~21	8~21	8~25	12~27		42.45	41.68	48	35
	15			8~27	8~23	8~23	8~25	12~27		45.48	44.72	48	35
	16			10~32	10~26	10~23	10~30	15~32		48.51	47.75	55	40
	17			10~32	10~26	10~26	10~30	15~32		51.54	50.78	55	40
	18			10~37	10~29	10~29	10~35	15~37		54.57	53.81	61	45
	19			12~42	12~34	12~30	12~40	18~42		57.61	56.84	67	50
	20			12~42	12~34	12~30	12~40	18~42		60.64	59.88	67	50
	21			12~48	12~40	12~32	12~46	18~48		63.67	62.91	70	56
	22			12~52	12~42	12~34	12~50	18~52		66.7	65.94	80	60
	24			12~59	12~49	12~41	12~57	18~59		72.77	72	87	67
	25			12~59	12~49	12~41	12~57	18~59		75.8	75.04	87	67
	26			12~59	12~49	12~41	12~57	18~59		78.83	78.07	87	67
	28			12~67	12~57	12~49	12~65	18~67		84.89	84.13	95	75
	30			12~72	12~62	12~50	12~70	18~72		90.96	90.2	99	80
	32			14~76	14~65	14~50	14~74	21~76		97.02	96.26	104	84
	34			14~80	14~65	14~50	14~75	21~82		103.08	102.32	111	90
	36			14~80	16~65	16~50	14~75	26~95		109.15	108.39	123	102
	38			16~80	16~65	16~50	16~75	26~95		115.21	114.45	127	105
	40			16~80	16~65	16~50	16~75	26~95		121.28	120.51	131	110
	42			16~80	16~65	16~50	16~75	26~95		127.34	126.58	135	115
	44			16~80	16~65	16~50	16~75	26~95		133.4	132.64	140	120
	46			16~80	16~65	16~50	16~75	26~95		139.47	138.71	144	125
	48			16~80	16~65	16~50	16~75	26~95		145.53	144.77	152	130
	50			16~80	16~65	16~50	16~75	26~95		151.6	150.83	160	140
	60			16~100	16~65	16~50	16~100	18~125		181.91	181.15	190	160
	72			16~100	16~65	16~50	16~100	18~125		218.3	217.53	225	194

H型

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1）				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q.R	S.T	P.D.	O.D.	F	E	f	W
铝合金 EAT01-H EAT02-H EAT05-H S45C EAT12-H EAT13-H EAT15-H	14	21~105	H P N Y	12~37	12~30	12~29	12~35	18~37	0<S≤A+1 0<T≤A+1 S+T≤A+2	56.6	55.22	61	45	2.5	A+5
	15			12~42	12~34	12~30	12~40	18~42		60.64	59.27	67	50
	16			12~48	12~40	12~35	12~46	18~48		64.68	63.31	70	56
	17			12~52	12~44	12~40	12~50	18~52		68.72	67.35	80	60
	18			12~52	12~44	12~43	12~50	18~52		72.77	71.39	80	60
	19			14~59	14~49	14~46	14~57	21~59		76.81	75.44	87	67
	20			14~59	14~50	14~50	14~57	21~59		80.85	79.48	87	67
	21			14~67	14~57	14~50	14~65	21~67		84.89	83.52	95	75
	22			14~67	14~57	14~50	14~65	21~67		88.94	87.56	95	75
	24			16~76	16~65	16~50	16~74	26~76		97.01	95.65	104	84
	25			16~80	16~65	16~50	16~75	26~82		101.06	99.69	111	90
	26			20~80	20~65	20~50	20~75	27~82		105.11	103.73	111	90
	28			20~80	20~65	20~50	20~75	27~94		113.19	111.82	123	102
	30			20~80	20~65	20~50	20~75	27~95		121.28	119.9	127	105
	32			20~80	20~65	20~50	20~75	27~95		129.36	127.99	135	115
	34			20~80	20~65	20~50	20~75	27~95		137.45	136.07	144	125
	36			20~80	20~65	20~50	20~75	27~95		145.53	144.16	152	130
	38			20~80	20~65	20~50	20~75	22~95		153.62	152.24	165	140
	40			20~80	20~65	20~50	20~75	22~95		161.7	160.33	170	150
	42			20~80	20~65	20~50	20~75	22~95		169.79	168.41	180	155
	44			20~80	20~65	20~50	20~100	22~125		177.87	176.5	190	170
	48			20~80	20~65	20~50	20~100	22~125		194.04	192.67	205	180
	50			20~100	20~65	20~50	20~100	22~125		202.13	200.76	210	185
