        怡合达自营 免键梯形齿同步轮 L型 齿距9.525 带定心功能 标准型

        条件筛选：

        带轮槽型（齿距） L（9.525）
        定心功能 有
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用
            胀套代码
            带轮 法兰 胀套 带轮 法兰 胀套
            ECB41 L050 12.7  9.525 铝合金 铝合金 S45C 本色阳极氧化 — EUX16
            EUX17
            EUX18
            ECB43   S45C   SPCC  发黑
            ECB44 喷砂镀镍
            ECB46 L075 19.1  铝合金 铝合金 本色阳极氧化 —
            ECB48 S45C SPCC 发黑
            ECB49 喷砂镀镍
            ECB51 L100 25.4  铝合金 铝合金 本色阳极氧化 —
            ECB53   S45C   SPCC  发黑
            ECB54 喷砂镀镍
            ECB56 L150 38.1  铝合金 铝合金 本色阳极氧化 —
            ECB58 S45C SPCC 发黑
            ECB59 喷砂镀镍

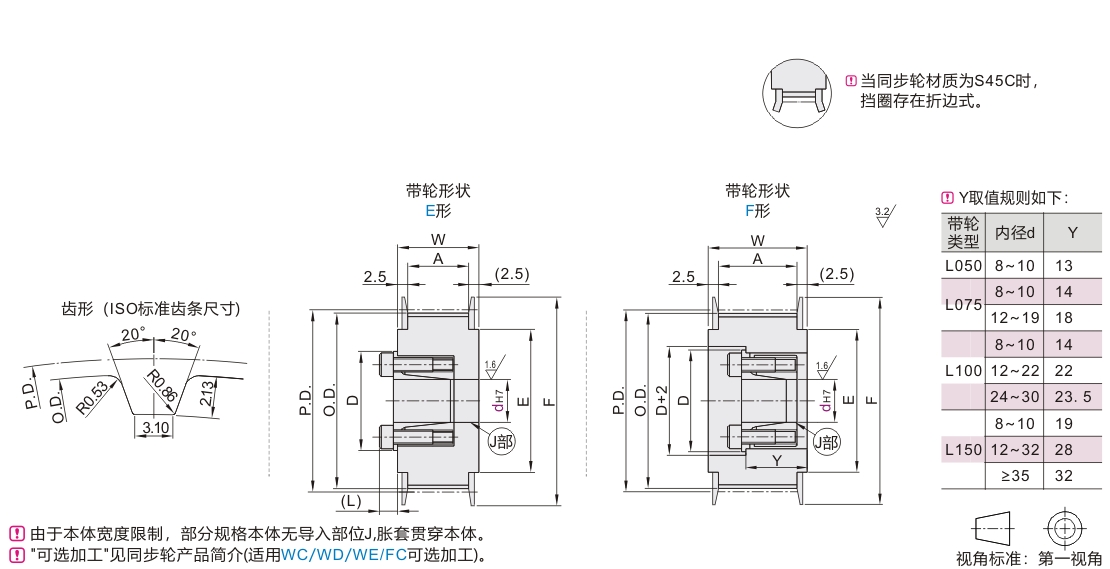

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            L050
            		 L075
            		 L100
            		 L150
            代码 齿数 E形 F形 E形 F形 E形 F形 E形 F形
            ECB41-L050
            ECB43-L050
            ECB44-L050
            ECB46-L075
            ECB48-L075
            ECB49-L075
            ECB51-L100
            ECB53-L100
            ECB54-L100
            ECB56-L150
            ECB58-L150
            ECB59-L150            		 14 E
            F            		 8·10 8·10 8·10 8·10 8·10 8·10 8·10 8·10 42.45 41.68 48 35

            L050
            A:14
            W:19


            L075
            A:21
            W:26


            L100
            A:27
            W:32


            L150
            A:40
            W:45
            15 45.48 44.72
            16 10~14 10 10~14 10~14 10~14 10~14 10~14 10~14 48.51 47.75 55 40
            17 51.54 50.78
            18 10~16 10~16 10~16 10~16 10~16 10~16 10~16 54.57 53.81 61 45
            19 12~19   12~19 12~19 12~19 12~19 12~19 12~19 57.61 56.84 67 50
            20 60.64 59.88
            21 12~19 12~20 12~20 12~20 12~20 12~20 63.67 62.91 70 56
            22 12~22 12~22 12~22 12~22 12~22 66.70 65.94 80 60
            24 12~19 12~28 12~28 12~28 12~28 12~28 72.77 72.00 87 67
            25 75.80 75.04
            26 78.83 78.07
            28 12~19 12~32 12~32 12~30 12~32 12~32 84.89 84.13 95 75
            30 90.96 90.20 99 80
            32 97.02 96.26 104 84
            34 12~19 12~32 12~35 12~35 12~35 103.08 102.32 111 90
            36 15~19 15~32 15~19 15~40 15~30 15~40 15~40 109.15 108.39 123 102
            38 15~45 15~45 15~45 115.21 114.45 127 105
            40 121.28 120.51 131 110
            42 16~19 16~32 16~19 16~50 16~30 16~50 16~45 127.34 126.58 135 115
            44 133.40 132.64 140 120
            48 145.53 144.77 152 130
            50 151.60 150.83 160 140
            60 181.91 181.15 190 170
            72 218.30 217.53 225 200



            胀套孔径尺寸表

            dH7 容许最大扭矩N·m D (L)
            8 19.6 23.5 6
            10 27.5 25.5
            12 44.1 28.5 6.5
            14 63.7 30.5
            15 80.4 31.5
            16 83.3 33.0
            17 92.2 33.5
            18 95.1 34.5
            19 98.1 35.5
            20 216.0 42.0 8
            22 255.0 44.0
            24 363.0 46.0
            25 392.0 47.0



            dH7 容许最大扭矩N·m D (L)
            28 441.0 50.0 8.5
            30 500.0 52.0
            32 530.0 54.0
            35 883.0 62.0 10
            40 1079.0 67.0
            45 1285.0 72.0
            50 1706.0 77.0 10.5



            此表仅适用EUX16/18,EUX17尺寸表请在怡合达网站搜索EUX17查看。
