        怡合达自营 免键梯形齿同步轮 H型 齿距12.7 无定心功能 标准型

        条件筛选：

        带轮槽型（齿距） H（12.7）
        定心功能 无
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用胀套
            带轮 法兰 胀套 带轮 法兰 胀套
            ECD01 H075 19.1  12.7 铝合金 铝合金 S45C 本色阳极氧化 发黑 见同步轮概要
            ECD03 S45C SPCC 发黑
            ECD04 喷砂镀镍
            ECD11 H100 25.4 铝合金 铝合金 本色阳极氧化 发黑
            ECD13 S45C SPCC 发黑
            ECD14 喷砂镀镍
            ECD21 H150 38.1  铝合金 铝合金 本色阳极氧化 发黑
            ECD23 S45C SPCC 发黑
            ECD24 喷砂镀镍
            ECD31 H200 50.8  铝合金 铝合金 本色阳极氧化 发黑
            ECD33 S45C SPCC 发黑
            ECD34 喷砂镀镍



            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            H075
            		 H100
            		 H150
            		 H200

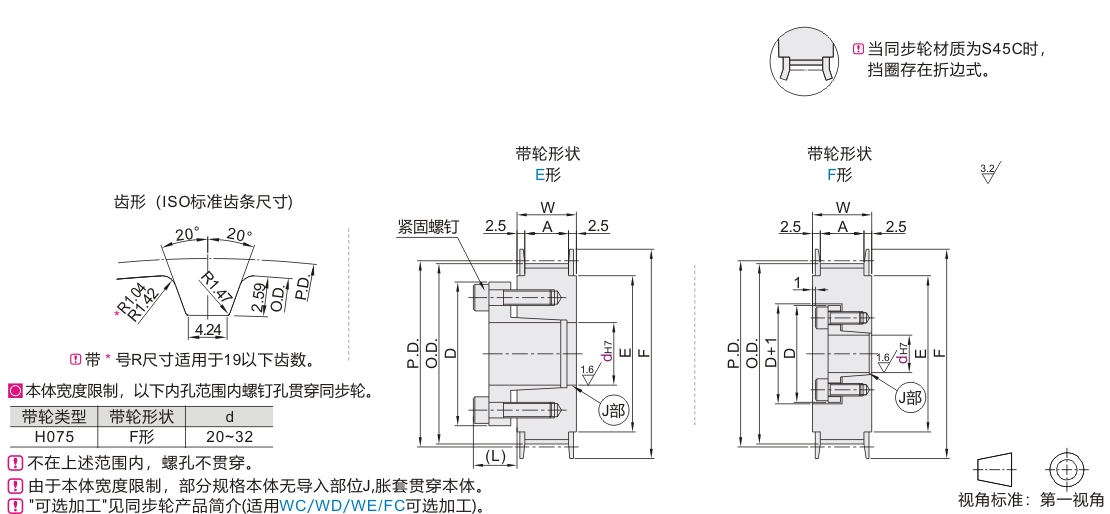

            代码 齿数 E形
            CT胀套            		 F形
            CH胀套            		 E形
            CT胀套            		 F形
            CT胀套            		 E形
            CT胀套            		 F形
            CT胀套            		 E形
            CT胀套            		 F形
            CT胀套
            ECD01-H075
            ECD03-H075
            ECD04-H075
            ECD11-H100
            ECD13-H100
            ECD14-H100
            ECD21-H150
            ECD23-H150
            ECD24-H150
            ECD31-H200
            ECD33-H200
            ECD34-H200            		 14 E
            F            		 12~17 12~17 12~17 12~17 15~17 15~17 16·17 16·17 56.60 55.22 61 45

            H075
            A:21
            W:26


            H100
            A:27
            W:32


            H150
            A:40
            W:45


            H200
            A:54
            W:59
            15 14~20 14~20 14~20 14~20 15~20 15~20 16~20 16~20 60.64 59.27 67 50
            16 14~25 14~25 14~25 14~25 15~25 15~25 16~25 16~25 64.68 63.31 70 56
            17 68.72 67.35 80 60
            18 72.77 71.39
            19 14~32 14~32 14~32 14~32 15~32 15~32 16~32 16~32 76.81 75.44 87 67
            20 80.85 79.48 87 67
            21 14~35 14~32 14~35 14~32 15~35 15~35 16~35 16~35 84.89 83.52 95 75
            22 88.94 87.56
            24 19~35 19~32 19~35 19~32 19~35 19~35 19~35 19~35 97.02 95.65 104 84
            25 19~42 19~42 19~42 19~42 19~42 19~42 101.06 99.69 111 90
            26 20~42 20~32 20~42 20~32 20~42 20~42 20~42 20~42
            		 105.11 103.73 111 90
            28 113.19 111.82 123 102
            30 121.28 119.90 127 105
            32 20~48 20~48 20~48 20~48 129.36 127.99 135 115
            34 20~50 20~50 20~50 20~50 137.45 136.07 144 125
            36 145.53 144.16 152 130


            胀套孔径尺寸

            dH7 容许最大扭矩N·m
            		 D
            		 (L)
            CT胀套 CH胀套 CT胀套 CH胀套
            12 48 23 32 31 10.5
            14 73 37 35 36 12
            15 78 39 36 37
            16 83 42 37 38 13
            17 88 45 38 39
            18 154 48 43 40 14
            19 163 49 45 42
            20 171 97 46 46
            22 186 110 48 47
            24 206 121 50 49
            25 216 124 52 51
            28 353 141 54 53 15.5
            30 382 149 57 56
            32 412 163 59 58 16.5
            35 451 173 63 61
            38 686

            —


            		 70

            —


            		 19
            40 725 71
            42 757 74 20
            45 1490 78 24.5
            48 1600 87
            50 1660 89
