        怡合达自营 免键高扭矩圆弧齿同步轮 S5M型 齿距5.0 带定心功能 标准型

        条件筛选：

        带轮槽型（齿距） S5M（5.0）
        定心功能 有
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 皮带宽度
            		 齿距
            		 材质
            		 表面处理 使用胀套
            代码
            带轮    法兰 胀套 带轮 法兰 胀套
            ECC41 S5M100 10  5.0  铝合金 铝合金 S45C 本色阳极氧化 — EUX16
            EUX17
            EUX18
            ECC43  S45C   SPCC 发黑
            ECC44 喷砂镀镍
            ECC46 S5M150 15  铝合金 铝合金 本色阳极氧化 —
            ECC48 S45C SPCC 发黑
            ECC49 喷砂镀镍
            ECC51 S5M250 25  铝合金 铝合金 本色阳极氧化 —
            ECC53  S45C   SPCC 发黑
            ECC54 喷砂镀镍

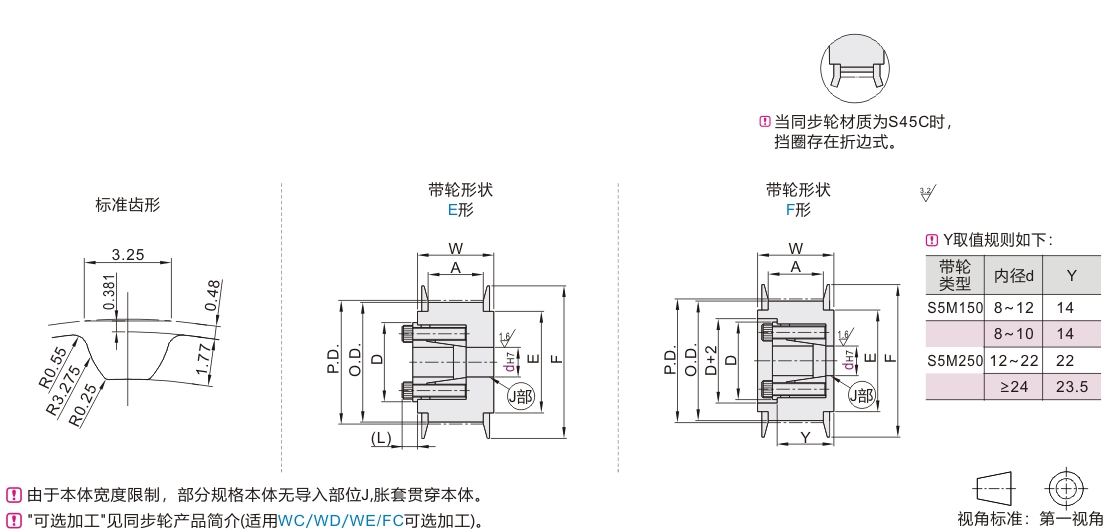

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 带轮公称
            宽度
            S5M100 S5M150
            		 S5M250
            代码 齿数 E形 E形 F形 E形 F形 A W
            ECC41-S5M100
            ECC43-S5M100
            ECC44-S5M100
            ECC46-S5M150
            ECC48-S5M150
            ECC49-S5M150
            ECC51-S5M250
            ECC53-S5M250
            ECC54-S5M250            		 24

            E


            F

            		 8 8 8 8 8 38.20 37.24 45 30

            皮带宽度10
            S5M100
            A:11  W:16


            皮带宽度15
            S5M150
            A:17  W:22


            皮带宽度25
            S5M250
            A:27  W:32
            25 8 8 8 8 8 39.79 38.83
            26 8  10 8  10 8  10 8  10 8  10 41.38 40.42 48 35
            28 8  10 8  10 8  10 8  10 8  10 44.56 43.60
            30 10 10 10 10 10 47.75 46.79 52 36
            32 10~14 10~14 10 10~14 10~14 50.93 49.97 55 40
            34 10~14 10~16 10 10~16 10~16 54.11 53.15 61 45
            36 10~14 10~16 10 10~16 10~16 57.30 56.34
            40 10~14 10~19 10 10~19 10~19 63.66 62.70 67 50
            44 12~14 12~22 10~12 12~22 12~22 70.03 69.07 74 58
            48 12~14 12~22 10~12 12~24 12~24 76.39 75.43 83 63
            50 12~14 12~22 10~12 12~28 12~28 79.58 78.62 87 67
            60 12~14 12~22 10~12 12~30 12~30 95.49 94.53 99 80
            72 12~14 12~22 10~12 12~35 12~30 114.59 113.63 119 100


            胀套孔径尺寸表

            dH7 容许最大扭矩N∙m D (L)
            8 19.6 23.5 6
            10 27.5 25.5
            12 44.1 28.5 6.5
            14 63.7 30.5
            15 80.4 31.5
            16 83.3 33
            17 92.2 33.5
            18 95.1 34.5
            19 98.1 35.5
            20 216.0 42 8
            22 255.0 44
            24 363.0 46
            25 392.0 47
            28 441.0 50 8.5
            30 500.0 52
            32 530.0 54
            35 883.0 62 10



            此表仅适用EUX16/18,EUX17尺寸表请在怡合达网站搜索EUX17查看。
