怡合达自营免键高扭矩圆弧齿同步轮 S8M型齿距8.0 无定心功能标准型

代码	带轮类型	皮带宽度	齿距	材质			表面处理			使用胀套
				带轮	法兰	胀套	带轮	法兰	胀套
ECF01	S8M150	15	8.0	S45C	SPCC	S45C	发黑			见同步轮概要
ECF02							喷砂镀镍
ECF05				铝合金	铝合金		本色阳极氧化		发黑
ECF11	S8M250	25		S45C	SPCC	S45C	发黑
ECF12							喷砂镀镍
ECF15				铝合金	铝合金		本色阳极氧化		发黑
ECF21	S8M300	30		S45C	SPCC	S45C	发黑
ECF22							喷砂镀镍
ECF25				铝合金	铝合金		本色阳极氧化		发黑
ECF31	S8M400	40		S45C	SPCC	S45C	发黑
ECF32							喷砂镀镍
ECF35				铝合金	铝合金		本色阳极氧化		发黑

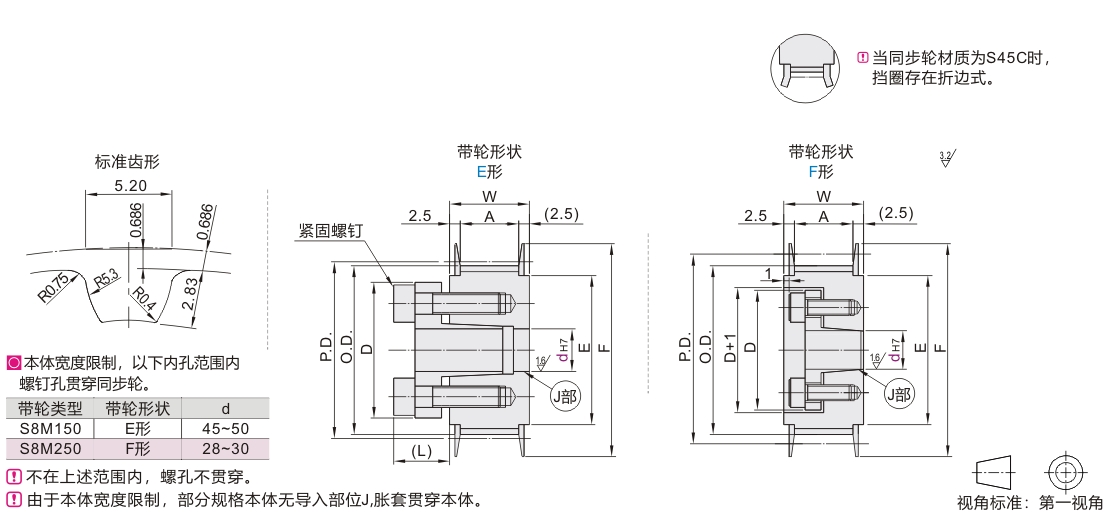

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	A	W
型号			S8M150		S8M250		S8M300		S8M400
代码	齿数		E型 (CT胀套)	F型 (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套)
代码	齿数		E型 (CT胀套)	F型 (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套)
ECF01-S8M150 ECF02-S8M150 ECF05-S8M150 ECF11-S8M250 ECF12-S8M250 ECF15-S8M250 ECF21-S8M300 ECF22-S8M300 ECF25-S8M300 ECF31-S8M400 ECF32-S8M400 ECF35-S8M400	18	E F	12	—	12	12	—	—	—	—	45.84	44.46	52	36	S8M150 A:17 W:22 S8M250 A:28 W.33 S8M300 A:33 W.38 S8M400 A:44 W.49
	19		12·14·15	12	12·14·15	12·14·15	15	15	—	—	48.38	47.01	55	40
	20		12~17	12	12~17	12·14·15	15·16·17	15	—	—	50.93	49.56	58	40
	21		12~17	12	12~17	12~17	15·16·17	15·16·17	16·17	16·17	53.48	52.1	61	45
	22		12~17	12	12~17	12~17	15·16·17	15·16·17	16·17	16·17	56.02	54.65	61	45
	24		12~17	12	12~17	12~17	15·16·17	15·16·17	16·17	16·17	61.12	59.74	67	50
	25		12~25	12	12~25	12~25	15~25	15~25	15~25	15~25	63.66	62.29	70	56
	26		14~25	—	14~25	14~25	15~25	15~25	15~25	15~25	66.21	64.84	74	58
	28		14~25		14~25	14~25	15~25	15~25	15~25	15~25	71.3	69.93	80	60
	30		14~32		14~32	14~32	15~32	15~32	15~32	15~32	76.39	75.02	87	67
	32		14~32		14~32	14~32	15~32	15~32	15~32	15~32	81.49	80.12	87	67
	34		16~35		16~35	16~35	16~35	16~35	16~35	16~35	86.58	85.21	95	75
	36		16~38		16~38	16~35	16~38	16~35	16~38	16~38	91.67	90.3	99	80
	38		16~42		16~42	16~35	16~42	16~35	16~42	16~42	97.77	95.39	104	84
	40		20~42		20~42	20~35	20~42	20~35	20~42	20~42	101.86	100.49	111	90
	44		20~42		20~42	20~35	20~42	20~35	20~42	20~42	112.05	110.67	119	100
	48		20~42		20~42	20~35	20~42	20~35	20~42	20~42	122.23	120.86	127	105
	50		20~50		20~50	20~35	20~50	20~35	20~50	20~42	127.32	125.95	135	115
	60		20~50		20~50	20~35	20~50	20~35	20~50	20~42	152.79	151.42	160	140
	72		20~50		20~50	20~35	20~50	20~35	20~50	20~50	183.35	181.97	190	170

dH7	容许最大扭矩N∙m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	—	35	—	12
15	78		36		12
16	83		37		13
17	88		38		13
18	154		43		14
19	163		45
20	171		46
22	186		48
24	206		50
25	216		52
28	353		54		15.5
30	382		57		15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725		71		19
42	757		74		20
45	1490		78		24.5
48	1600		87
48	1600		87
50	1660		89
