怡合达自营 高扭矩圆弧齿同步轮 S2M型 齿距2.0 医疗型型

品牌名称:

怡合达

条件筛选:

性价比 标准型
材质 铝合金
带轮槽型(齿距) S2M(2.0)
有无法兰
种类筛选 同步轮

产品型号:

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息
3D模型
PDF下载
3D图库

技术图档

全部型号

3D预览

可选加工参数

产品简介

材质图

参数图

材质图
代码
带轮类型
皮带宽度
齿距
材质
表面处理
带轮 法兰
Y-EAB01 S2M040 4  2.0  铝合金 铝合金 本色阳极氧化
Y-EAB02 黑色阳极氧化
Y-EAB03 喷砂镀镍
Y-EAB01 S2M060 6  本色阳极氧化
Y-EAB02 黑色阳极氧化
Y-EAB03 喷砂镀镍
Y-EAB01 S2M100
10  本色阳极氧化
Y-EAB02 黑色阳极氧化
Y-EAB03 喷砂镀镍



 外形尺寸公差表

A/W/L/D尺寸 公差
3<X6 ±0.1
6<X30 ±0.2
30<X120 ±0.3
120<X400 ±0.5



X为尺寸A/W/L/D。



齿面跳动

带轮齿顶圆直径 跳动公差
O.D.<50 0.05
O.D.≥50 0.07

轴孔P·N·C螺孔尺寸表

轴孔内径
dH7
M 附件
紧定螺钉
3~5 M3 M3×3
6~30 M4 M4×3



*1 为避免破坏齿的完整 ,因此螺孔选择加工在齿底 ,所以在齿数不能三等分时 ,螺孔会打在相近齿的齿底 ,此时螺孔角度略有偏差 ,非120 °。

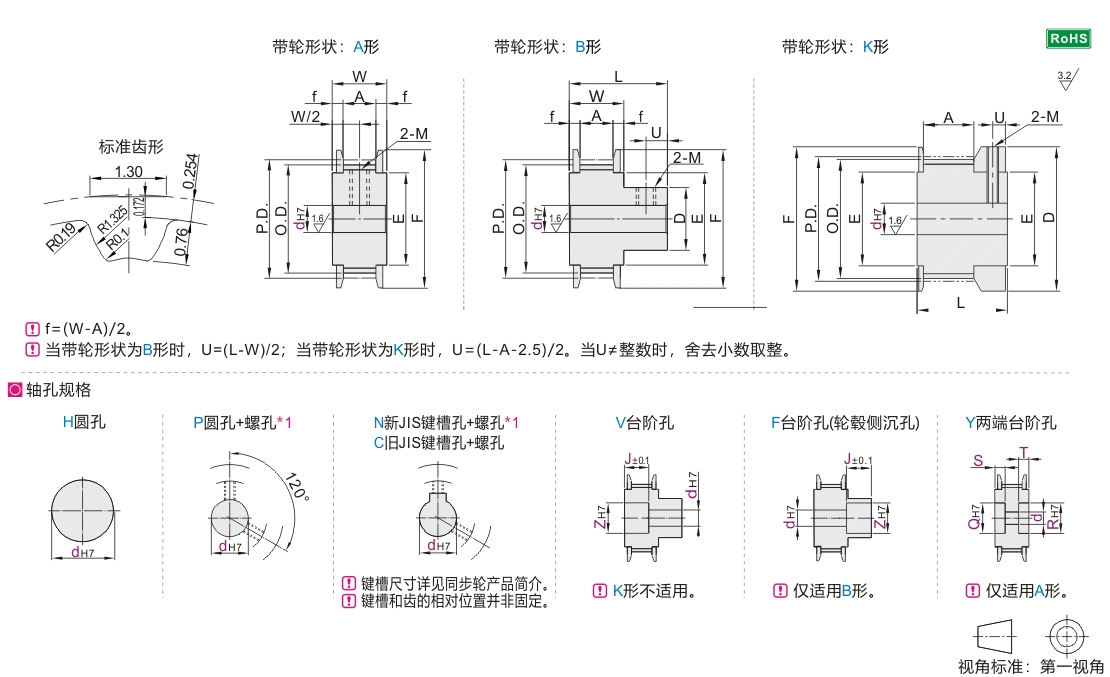

参数图



选型表

型号 带轮
形状
轴孔
规格
轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
(最小单位1)
P.D. O.D. D F E


带轮公称
宽度
A形 B∙K形 Z(最小单位1)
J
(最小单位0.1)
代码 齿数 H P N∙C V Y H   N∙C V∙F A形 B形 Q∙R S∙T A W L
Y-EAB01-S2M040
Y-EAB02-S2M040
Y-EAB03-S2M040
Y-EAB01-S2M060
Y-EAB02-S2M060
Y-EAB03-S2M060
Y-EAB01-S2M100
Y-EAB02-S2M100
Y-EAB03-S2M100
14 A
K
A
B
H
P
N
C
V
F
Y
3·4 3·4 3·4



A形时
2.0≤J≤W-2.0


B形时
20≤J≤L-20

3~9
S+T≤W-3
8.91 8.4 12 12 6 皮带宽度4
S2M040
A:5
W:9
L:17
皮带宽度6
S2M060
A:7
W:11
L:19
皮带宽度10
S2M100
A:11
W:15
L:23
15 3·4 3·4 3·4 9.55 9.04
16 3·4·5 3 3·4·5 3·4·5 10.19 9.68 14 14 8
18 3·4·5 3 3·4·5 3·4·5 11.46 10.95
20 3~6 3·4 3·4 3~6 3~6 5·6 5·6 12.73 12.22 16 16 10
22 3~7 3~5 3~5 3~6 3~6 5~7 5~7 14.01 13.5 18 18 11
23 3~7 3~5 3~5 3~6 3~6 5~7 5~7 14.64 14.13
24 3~9 3~7 3~7 3~7 3~7 5~9 5~9 15.28 14.77 20 20 13
25 3~9 3~7 3~7 3~7 3~7 5~9 5~9 15.92 15.41
26 3~10 3~8 3~8 3~8 3~8 5~10 5~10 16.55 16.04 22 22 14
28 3~10 3~8 3~8 3~8 3~8 5~10 5~10 17.83 17.32
30 3~10 3~8 3~8 3~8 3~8 5~10 5~10 19.1 18.59
32 4~12 4~10 8 4~10 4~10 4~8 4·5·6 4~6 6~12 6~8 6~12 20.37 19.86 12 25 16
34 4~12 4~10 8·10·10K 4~10 4~10 4~10 4~8 4~8 6~12 6~10 6~12 21.65 21.14 14 25 16
36 4~14 4~10 8·10·10K 4~12 4~12 4~10 4~8 4~8 6~14 6~10 6~14 22.92 22.41 28 18
40 4~16 4~12 8~12 4~14 4~14 4~14 4~10 4~12 6~16 6~14 6~16 25.46 24.96 18 30 20
44 5~19 5~15 8~13 5~17 5~17 5~16 5~12 8~11 5~14 7~19 7~16 7~19 28.01 27.5 20 32 23
48 5~21 5~17 8~16 5~19 5~19 5~16 5~12 8~11 5~14 7~21 7~16 7~21 30.56 30.05 35 25
50 5~21 5~17 8~16 5~19 5~19 5~16 5~12 8~11 5~14 7~24 7~16 7~24 31.83 31.32
60 5~28 5~24 8~22 5~26 5~26 5~26 5~22 8~17 5~24 7~28 7~24 7~28 38.2 37.69 30 44 32
72 5~34 5~30 8~26 5~32 5~32 5~30 5~26 8~20 5~28 7~34 7~30 7~34 45.84 45.33 34 50 38





选择轴孔规格H、V、F、Y时,无螺孔。   孔径6.35仅适用轴孔规格H、P、V、F。  孔径9不适用轴孔规格N。

孔径8、9、10K、11、13、14、17、21~26不适用轴孔规格C

“可选加工”见同步轮产品简介。               选购新JIS键槽孔+螺孔的轴孔直径10时,键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。



键槽尺寸



C:旧JIS键槽尺寸表

dH7
轴孔径·符号
bF7 t公差
C-d10 4 +0.022
+0.010
1.5 +0.1
0
C-d12
C-d15 5 2
C-d16
C-d18
C-d19
C-d20
C-d30 7 +0.028
+0.013
3
C-d33 10 3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41 12 +0.034
+0.016
C-d42
C-d43
C-d44
C-d45
C-d50





N:新JIS(B1301)键槽尺寸表

公称型号 dH7 bJS9 t公差
N-d8 8 +0.015
0
3 ±0.0125 1.4 +0.1
0
N-d10 10
N-d10K 10 4 ±0.015 1.8
N-d11 11 +0.018
0
N-d12 12
N-d12.7 12.7 5 2.3
N-d13 13
N-d14 14
N-d15 15
N-d16 16
N-d17 17
N-d18 18 6 2.8
N-d19 19 +0.021
0
N-d20 20
N-d21 21
N-d22 22
N-d23 23 8 ±0.018 3.3 +0.2
0
N-d24 24
N-d25 25
N-d26 26
N-d27 27
N-d28 28
N-d29 29
N-d30 30
N-d31 31 +0.025
0
10
N-d32 32
N-d33 33
N-d34 34
N-d35 35
N-d36 36
N-d37 37
N-d38 38
N-d39 39 12 ±0.021 3.3
N-d40 40
N-d41 41
N-d42 42
N-d43 43
N-d44 44
N-d45 45 14 3.8
N-d46 46
N-d47 47
N-d48 48
N-d49 49
N-d50 50
N-d51 51 +0.030
0
16 4.3
N-d52 52
N-d53 53
N-d54 54
N-d55 55
N-d56 56
N-d57 57
N-d58 58
N-d59 59 18 4.4
N-d60 60
N-d61 61
N-d62 62
N-d63 63
N-d64 64
N-d65 65
N-d66 66 20 ±0.025 4.9
N-d67 67
N-d68 68
N-d69 69
N-d70 70
N-d71 71
N-d72 72
N-d73 73
N-d74 74
N-d75 75
N-d76 76 22 5.4
N-d77 77
N-d78 78
N-d79 79
N-d80 80
