同步轮拉手轴承座减震器滚针导柱

商品分类

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 13 项未选择

代码

参数选型

皮带宽度

表面处理

产品选型

齿数

带轮形状

轴孔规格

内径d(mm)

台阶孔内径Z(mm)

6~54

/1

台阶孔深度J(mm)

2~17

/0.1

左端台阶孔内径Q(mm)

6~54

/1

右端台阶孔内径R(mm)

6~54

/1

左端台阶孔深度S(mm)

3~9

/1

右端台阶孔深度T(mm)

3~9

/1

查看大图

图片仅供参考，请以已选的规格为准

RoHS认证

怡合达自营高扭矩圆弧齿同步轮 S3M型齿距3.0 医疗型型

品牌名称：

怡合达

条件筛选：

性价比标准型

材质铝合金

带轮槽型（齿距） S3M（3.0）

有无法兰有

种类筛选同步轮

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

可选加工参数

产品简介

材质图

参数图

材质图

代码	~~带轮类型~~	皮带宽度	齿距	材质		表面处理
				带轮	法兰
Y-EAB01	S3M060	6	3.0	铝合金	铝合金	本色阳极氧化

Y-EAB02						黑色阳极氧化
Y-EAB03						喷砂镀镍
Y-EAB01	S3M100	10				本色阳极氧化
Y-EAB02						黑色阳极氧化
Y-EAB03						喷砂镀镍
Y-EAB01	S3M150	15				本色阳极氧化
Y-EAB02						黑色阳极氧化
Y-EAB03						喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.07

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3×3
6~17	M4	M4×3
18~33	M5	M5×4
34~46	M6	M6×5

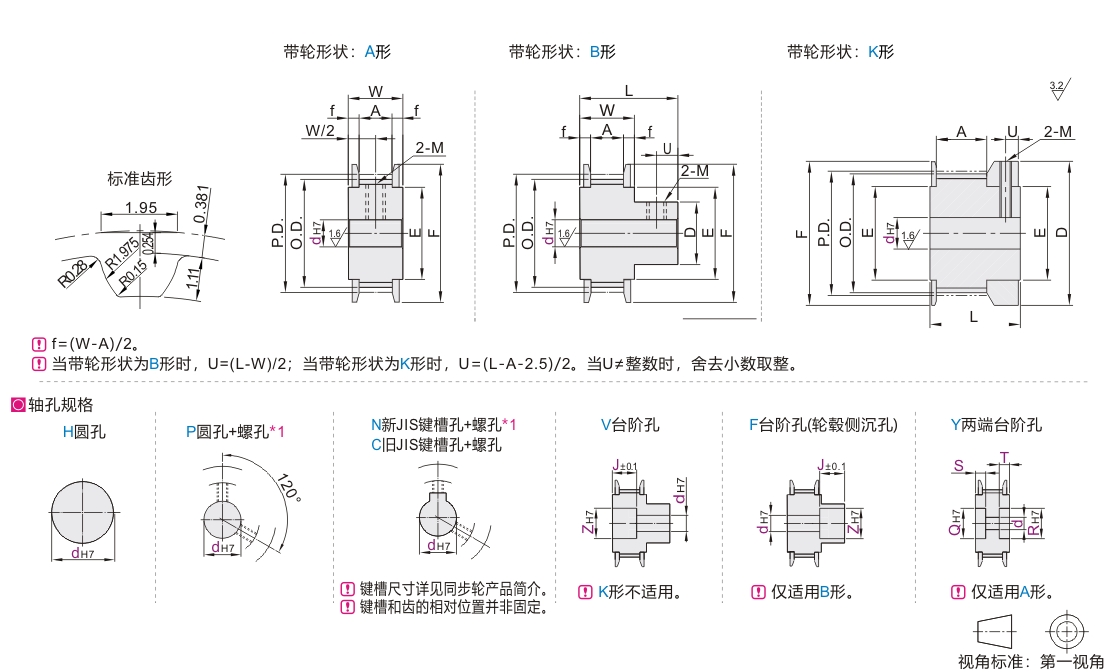

参数图

选型表

型号

带轮
形状

轴孔
规格

轴孔规格dH7(最小单位1)

轴孔V、F

轴孔Y
(最小单位1)

P.D.

O.D.

D

F

E

带轮公称
宽度

A形

B∙K形

Z(最小单位1)

J
(最小单位0.1)

代码

齿数

H

P

N∙C

V

Y

H

P

N∙C

V∙F

A形

B形

Q∙R

S∙T

A

W

L

Y-EAB01-S3M060
Y-EAB02-S3M060
Y-EAB03-S3M060
Y-EAB01-S3M100
Y-EAB02-S3M100
Y-EAB03-S3M100
Y-EAB01-S3M150
Y-EAB02-S3M150
Y-EAB03-S3M150

14

A
K

H
P
N
C
V
F
Y

4·5·6

4

—

4

4

4·5·6

4·5·6

—

—

6

—

A形时
2.0≤J≤W-2.0
B形时
2.0≤J≤L-2.0

6

3~9
S+T≤W-3

13.37

12.61

16

16

10

皮带宽度6
S3M060
A:7
W:11
L:19

皮带宽度10
S3M100
A:11
W:15
L:23

皮带宽度15
S3M150
A:17
W:21
L:29

15

4~7

4·4.5·5

4·4.5·5

4·5

4·5·6

4·5·6

6·7

6·7

14.32

13.56

18

18

11

16

4~7

4·4.5·5

4·4.5·5

4·5

4~7

4~7

6·7

6·7

15.28

14.52

18

4~9

4~6

4~7

4~7

4~8

4~8

6~9

6~9

17.19

16.43

20

20

13

19

4~10

4·5·6

4~8

4~8

4~8

4~8

6~10

6~10

18.14

17.38

22

22

14

20

4~10

4·5·6

4~8

4~8

4~8

4~8

6~10

6~10

19.1

18.34

22

4~12

4~8

4~10

4~10

4~10

4~10

6~12

6~12

21.01

20.25

25

25

16

24

A
B

4~12

4~10

4~10

4~10

4~10

4~8

4~8

6~12

6~10

6~12

22.92

22.16

14

25

4~14

4~11

8~11

4~12

4~12

4~12

4~10

8

4~10

6~14

6~12

6~14

23.87

23.11

16

28

18

26

5~14

5~11

8~11

5~12

5~12

5~12

5~10

8

5~10

7~14

7~12

7~14

24.83

24.07

28

5~16

5~13

8~13

5~14

5~14

5~14

5~10

8

5~12

7~16

7~14

7~16

26.74

25.98

18

30

20

30

6~19

6~15

8~14

6~17

6~17

6~16

6~12

8~11

6~14

8~19

8~16

8~19

28.65

27.89

20

32

23

32

6~21

6~17

8~17

6~19

6~19

6~16

6~12

8~11

6~14

8~21

8~16

8~21

30.56

29.8

35

25

34

6~24

6~18

8~18

6~22

6~22

6~22

6~18

8~15

6~20

8~24

8~23

8~24

32.47

31.71

26

40

28

36

6~24

6~18

8~19

6~22

6~22

6~22

6~18

8~15

6~20

8~24

8~23

8~24

34.38

33.62

40

8~28

8~23

8~23

8~26

8~26

8~26

8~21

8~17

8~24

10~28

10~26

10~28

38.2

37.44

30

44

32

44

8~32

8~26

8~25

8~30

8~30

8~28

8~23

8~18

8~26

10~32

10~28

10~32

42.02

41.25

32

48

36

48

8~34

8~28

8~27

8~32

8~32

8~30

8~25

8~20

8~28

10~34

10~30

10~34

45.84

45.07

34

50

38

50

8~36

8~30

8~29

8~34

8~34

8~30

8~25

8~20

8~28

10~36

10~30

10~36

47.75

46.98

52

40

60

8~42

8~34

8~35

8~40

8~40

8~35

8~30

8~22

8~33

10~42

10~35

10~42

57.3

56.53

39

61

45

72

8~54

8~46

8~45

8~52

8~52

8~46

8~38

8~32

8~44

10~54

10~46

10~54

68.75

67.99

50

74

58

选择轴孔规格 H、V、F、Y 时，无螺孔。孔径 6.35 仅适用轴孔规格 H、P、V、F。孔径 9 不适用轴孔规格 N。

孔径 8、9、10K、11、13、14、17、21~29、31、32 不适用轴孔规格 C。

“可选加工” 见同步轮产品简介。选购新 JIS 键槽孔 + 螺孔的轴孔直径 10 时，键槽尺寸可选择 N-d10 或 N-d10K（请参阅同步轮产品简介）。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
