        怡合达自营 高扭矩圆弧齿同步轮 S5M型 齿距5.0 医疗型型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        带轮槽型（齿距） S5M（5.0）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 皮带宽度
            		 齿距
            		 材质
            		 表面处理
            带轮 法兰
            Y-EAB01 S5M100 10  5.0  铝合金 铝合金 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 S5M150 15  本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 S5M250 25  本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍



             外形尺寸公差表

            A/W/L/D尺寸 公差
            3<X≤6 ±0.1
            6<X≤30 ±0.2
            30<X≤120 ±0.3
            120<X≤400 ±0.5



            X为尺寸A/W/L/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉
            5 M3 M3×3
            6~12 M4 M4×3
            12.7~17 M5 M5×4
            18~30 M6 M6×5
            31~45 M8 M8×6
            46~70 M10 M10×8



            *1 为避免破坏齿的完整 ，因此螺孔选择加工在齿底 ，所以在齿数不能三等分时 ，螺孔会打在相近齿的齿底 ，此时螺孔角度略有偏差 ，非120 °。

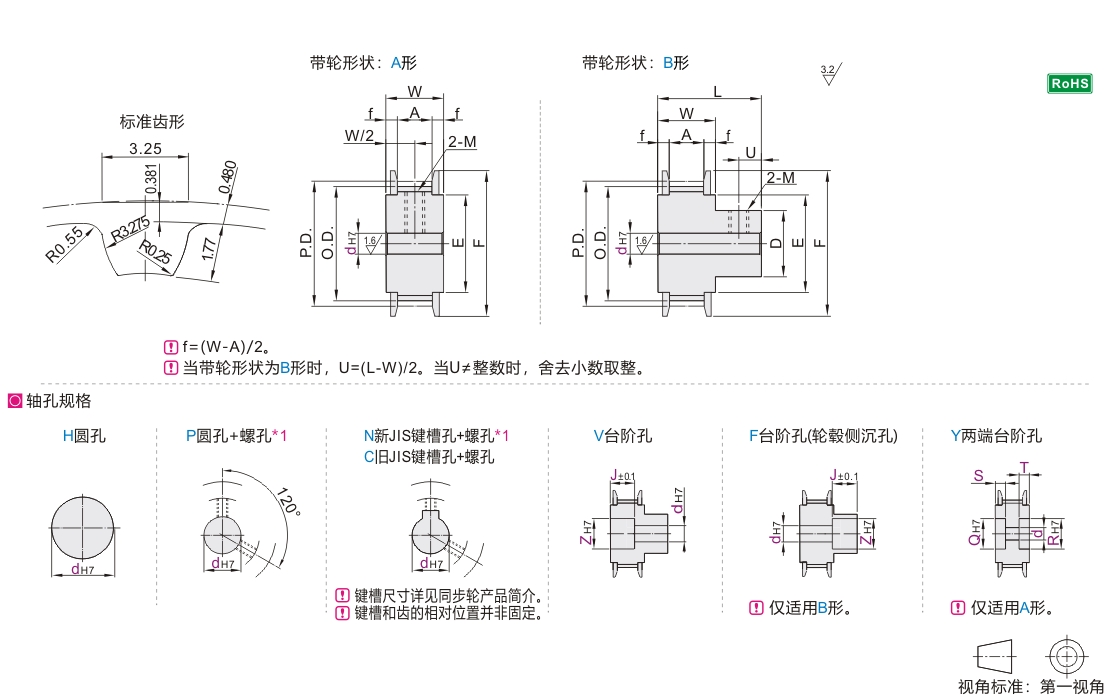

            参数图



            选型表

            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (最小单位1)            		 P.D. O. D. D F E 带轮公称
            宽度
            A形 B形
            		 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L
            Y-EAB01-S5M100
            Y-EAB02-S5M100
            Y-EAB03-S5M100
            Y-EAB01-S5M150
            Y-EAB02-S5M150
            Y-EAB03-S5M150
            Y-EAB01-S5M250
            Y-EAB02-S5M250
            Y-EAB03-S5M250            		 14 A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 5~12 5~10 8·10·10K 5~10 5~10 5~10 5~8 — 5~8 7~12 7~10 A形时
            2.0≤J≤W-2.0
            B形时
            2.0≤J≤L-2.0            		 7~12 3~14
            S+T≤W-3            		 22.28 21.32 14 26 16 皮带宽度10
            S5M100
            A:11
            W:16
            L:28

            皮带宽度15
            S5M150
            A:17
            W:22
            L:34

            皮带宽度25
            S5M250
            A:27
            W:32
            L:44
            15 5~14 5~10 8·10·10K 5~12 5~12 5~11 5~8 5~9 7~14 7~11 7~14 23.87 22.91 15 28 18
            16 5~16 5~12 8~12 5~14 5~14 5~13 5~10 8 5~11 7~16 7~13 7~16 25.46 24.5 17 32 20
            18 6~18 6~12 8~12 6~16 6~16 6~15 6~11 8·10·10K 6~13 8~18 8~15 8~18 28.65 27.69 19 33 22
            19 6~20 6~16 8~16 6~18 6~18 6~15 6~11 8·10·10K 6~13 8~20 8~15 8~20 30.24 29.28 36 24
            20 6~20 6~16 8~16 6~18 6~18 6~15 6~11 8·10·10K 6~13 8~20 8~15 8~20 31.83 30.87
            22 7~23 7~18 8~18 7~21 7~21 7~20 7~16 8~12 7~18 9~23 9~20 9~23 35.01 34.05 24 40 27
            24 7~26 7~20 8~20 7~24 7~24 7~23 7~17 8~13 7~21 9~26 9~23 9~26 38.2 37.24 27 45 30
            25 7~26 7~20 8~20 7~24 7~24 7~23 7~17 8~15 7~21 9~26 9~23 9~26 39.79 38.83
            26 8~31 8~23 8~22 8~29 8~29 8~27 8~21 8~17 8~25 10~31 10~27 10~31 41.38 40.42 31 48 35
            28 8~31 8~24 8~24 8~29 8~29 8~28 8~22 8~18 8~26 10~31 10~28 10~31 44.56 43.6 32
            30 10~32 10~26 10~26 10~30 10~30 10~29 10~23 10~18 10~27 12~32 12~29 12~32 47.75 46.79 33 52 36
            32 10~36 10~28 10~28 10~34 10~34 10~33 10~27 10~22 10~31 12~36 12~33 12~36 50.93 49.97 37 55 40
            34 10~41 10~33 10~33 10~39 10~39 10~36 10~30 10~25 10~34 12~41 12~36 12~41 54.11 53.15 40 61 45
            36 10~41 10~33 10~33 10~39 10~39 10~36 10~30 10~25 10~34 12~41 12~36 12~41 57.3 56.34
            40 10~46 10~38 10~38 10~44 10~44 10~43 10~35 10~28 10~41 12~46 12~43 12~46 63.66 62.7 47 67 50
            44 12~54 12~42 12~40 12~52 12~52 12~46 12~38 12~32 12~44 14~54 14~46 14~54 70.03 69.07 50 74 58
            48 12~59 12~45 12~40 12~57 12~57 12~56 12~45 12~40 12~54 14~59 14~56 14~59 76.39 75.43 60 83 63
            50 12~63 12~50 12~43 12~61 12~61 12~59 12~47 12~43 12~57 14~63 14~59 14~63 79.58 78.62 63 87 67
            60 12~76 12~50 12~45 12~74 12~74 12~71 12~50 12~50 12~69 14~76 14~71 14~76 95.49 94.53 75 99 80
            72 12~85 12~70 12~55 12~83 12~83 12~80 12~70 12~55 12~84 14~92 14~86 14~92 114.59 113.63 90 119 100



            轴孔规格 H、V、F 时，无螺孔。   孔径 9 不适用轴孔规格 N。   孔径 6.35 仅适用轴孔规格 H、P、V、F。
            孔径 8、9、10K、11、13、14、17、21～29、31、32、46～49、51～55 不适用轴孔规格 C。
            “可选加工” 见同步轮产品简介。     选购 JS 键槽孔 + 螺孔的轴孔直径 10 时，键槽尺寸可选择 N-d10 或 N-d10K (请参阅同步轮产品简介)。

            键槽尺寸

            C：旧JIS键槽尺寸表
            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4 +0.022
            +0.010            		 1.5 +0.1
            0
            C-d12
            C-d15 5 2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7 +0.028
            +0.013            		 3
            C-d33 10 3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12 +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.2
            0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
