        怡合达自营 免键高扭矩圆弧齿同步轮 S8M型 齿距8.0 带定心功能 标准型

        条件筛选：

        带轮槽型（齿距） S8M（8.0）
        定心功能 有
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用
            胀套代码
            带轮 法兰 胀套 带轮 法兰 胀套
            ECF51 S8M150  15   8.0 铝合金 铝合金 S45C 本色阳极氧化 — EUX16
            EUX17
            EUX18
            ECF53   S45C   SPCC  发黑
            ECF54 喷砂镀镍
            ECF56 S8M250 25  铝合金 铝合金 本色阳极氧化 —
            ECF58 S45C SPCC 发黑
            ECF59 喷砂镀镍
            ECF61 S8M300  30  铝合金 铝合金 本色阳极氧化 —
            ECF63   S45C   SPCC  发黑
            ECF64 喷砂镀镍
            ECF66 S8M400 40  铝合金 铝合金 本色阳极氧化 —
            ECF68 S45C SPCC 发黑
            ECF69 喷砂镀镍

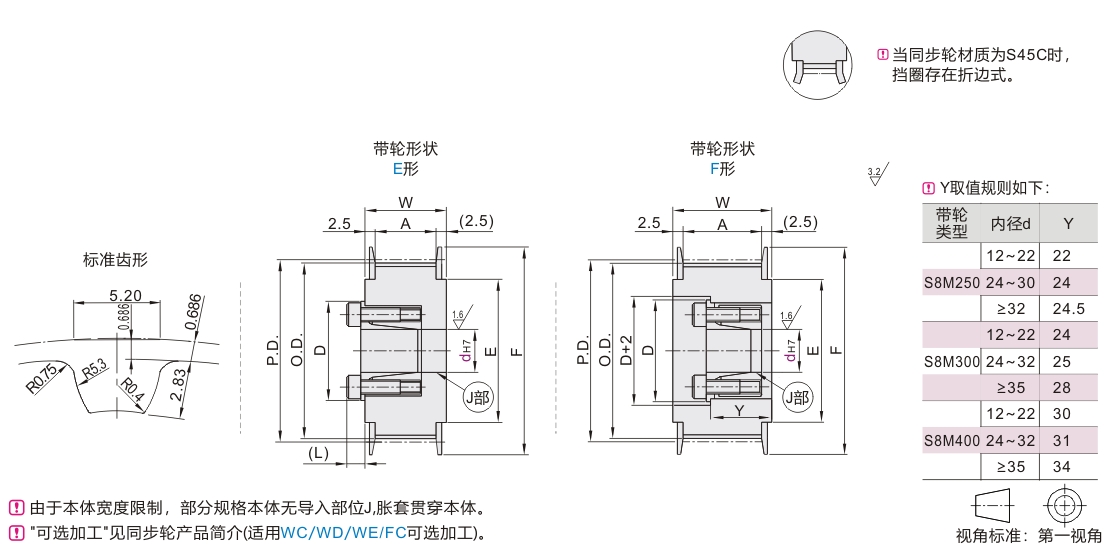

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            S8M150 S8M250
            		 S8M300
            		 S8M400
            代码 齿数 E形 E形 F形 E形 F形 E形 F形

            ECF51-S8M150

            ECF53-S8M150
            ECF54-S8M150
            ECF56-S8M250
            ECF58-S8M250
            ECF59-S8M250
            ECF61-S8M300
            ECF63-S8M300
            ECF64-S8M300
            ECF66-S8M400
            ECF68-S8M400
            ECF69-S8M400

            		 19

            E


            F

            		 12·14 12·14 12·14 12·14 12·14 12·14 12·14 48.38 47.01 55 40 S8M150
            A:17
            W:22

            S8M250
            A:28
            W:33

            S8M300
            A:33
            W:38

            S8M400
            A:44
            W:49
            20 50.93 49.56 58
            21 12~16 12~16 12~16 12~16 12~16 12~16 12~16 53.48 52.10 61 45
            22 56.02 54.65
            24 12~19 12~19 12~19 12~19 12~19 12~19 12~19 61.12 59.74 67 50
            25 12~20 12~20 12~20 12~20 12~20 12~20 12~20 63.66 62.29 70 56
            26 14~22 14~22 14~22 14~22 14~22 14~22 14~22 66.21 64.84 74 58
            28 71.30 69.93 80 60
            30 14~28 14~28 14~28 14~28 14~28 14~28 76.39 75.02 87 67
            32 81.49 80.12
            34 16~22 16~32 16~32 16~32 16~32 16~32 16~32 86.58 85.21 95 75
            36 91.67 90.30 99 80
            38 96.77 95.39 104 84
            40 20·22 20~35 20~32 20~35 20~35 20~35 20~35 101.86 100.49 111 90
            44 112.05 110.67 119 100
            48 20~45 20~45 20~45 20~45 20~45 122.23 120.86 127 105
            50 20~50 20~50 20~50 20~50 127.32 125.95 135 115
            60 152.79 151.42 160 140
            72 183.35 181.97 190 170



            带轮形状F不适用S8M150。



            胀套孔径尺寸表

            dH7 容许最大扭矩
            N∙m            		 D (L)
            12 44.1 28.5 6.5
            14 63.7 30.5
            15 80.4 31.5
            16 83.3 33.0
            17 92.2 33.5
            18 95.1 34.5
            19 98.1 35.5
            20 216.0 42.0 8
            22 255.0 44.0
            24 363.0 46.0
            25 392.0 47.0



            dH7 容许最大扭矩
            N∙m            		 D (L)
            28 441.0 50.0 8.5
            30 500.0 52.0
            32 530.0 54.0
            35 883.0 62.0 10
            40 1079.0 67.0
            45 1285.0 72.0
            50 1706.0 77.0 10.5



            此表仅适用EUX16/18,EUX17尺寸表请在怡合达网站搜索EUX17查看。
