        怡合达自营 高扭矩圆弧齿同步轮 S8M型 齿距8.0 医疗型型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        带轮槽型（齿距） S8M（8.0）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            带轮 法兰
            Y-EAB01 S8M150 15 8.0 铝合金 铝合金 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 S8M250 25 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 S8M300 30 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 S8M400 40 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍



             外形尺寸公差表

            A/W/L/D尺寸 公差
            3<X≤6 ±0.1
            6<X≤30 ±0.2
            30<X≤120 ±0.3
            120<X≤400 ±0.5



            X为尺寸A/W/L/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉
            5 M3 M3×3
            6~12 M4 M4×3
            12.7~17 M5 M5×4
            18~30 M6 M6×5
            31~45 M8 M8×6
            46~70 M10 M10×8





            *1 为避免破坏齿的完整 ，因此螺孔选择加工在齿底 ，所以在齿数不能三等分时 ，螺孔会打在相近齿的齿底 ，此时螺孔角度略有偏差 ，非120 °。

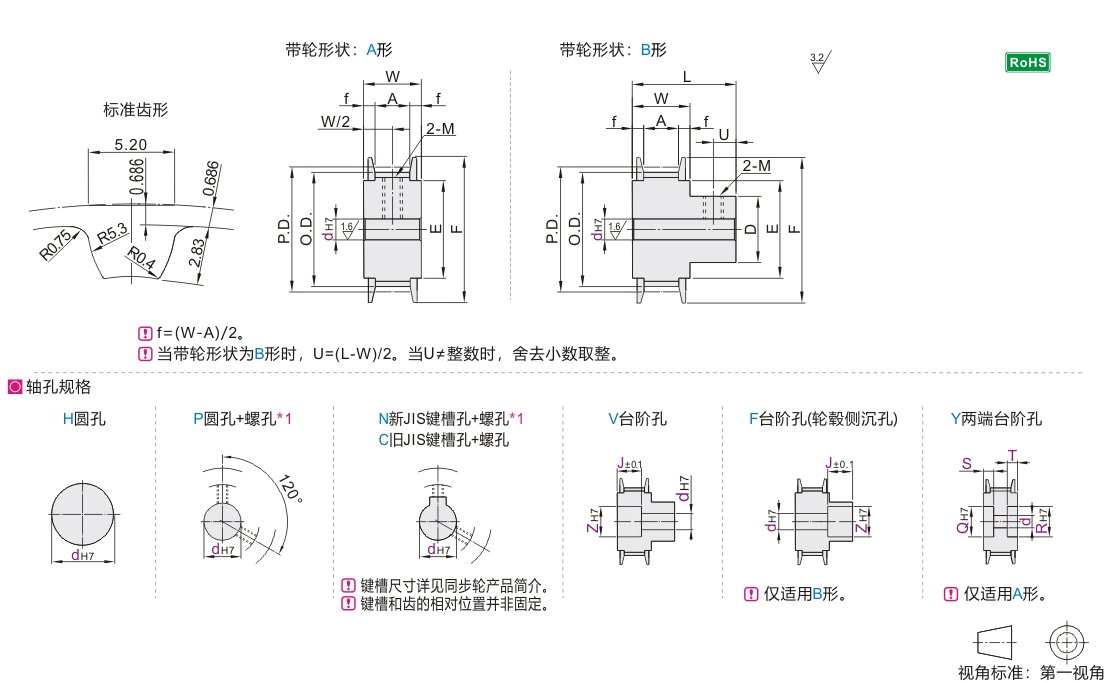

            参数图



            选型表

            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (最小单位1)            		 P.D. O.D. D F E 带轮公称
            宽度
            A形 B形
            		 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L
            Y-EAB01-S8M150
            Y-EAB02-S8M150
            Y-EAB03-S8M150
            Y-EAB01-S8M250
            Y-EAB02-S8M250
            Y-EAB03-S8M250
            Y-EAB01-S8M300
            Y-EAB02-S8M300
            Y-EAB03-S8M300
            Y-EAB01-S8M400
            Y-EAB02-S8M400
            Y-EAB03-S8M400            		 18 A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 12~32 12~26 12~26 12~30 12~30 12~28 12~22 12~20 12~26 14~32 14~28 A形时
            3.0≤J≤W-3.0
            B形时
            3.0≤J≤L-3.0            		 14~32 3~23
            S+T≤W-3            		 45.84 44.46 32 52 36

            皮带宽度15
            S8M150
            A:17
            W:22
            L:37(42)★
            皮带宽度25
            S8M250
            A:28
            W.33
            L:48(53)★
            皮带宽度30
            S8M300
            A:33
            W:38
            L:53(58)★
            皮带宽度40
            S8M400
            A:44
            W:49
            L:64(69)★
            19 12~36 12~28 12~28 12~34 12~34 12~31 12~25 12~20 12~29 14~36 14~31 14~36 48.38 47.01 35 55 40
            20 12~36 12~30 12~30 12~34 12~34 12~32 12~26 12~22 12~30 14~36 14~32 14~36 50.93 49.56 36 58
            21 12~41 12~32 12~32 12~39 12~39 12~36 12~30 12~24 12~34 14~41 14~36 14~41 53.48 52.1 40 61 45
            22 12~41 12~34 12~34 12~39 12~39 12~37 12~30 12~25 12~35 14~41 14~37 14~41 56.02 54.65 41
            24 12~46 12~40 12~40 12~44 12~44 12~42 12~34 12~28 12~40 14~46 14~42 14~46 61.12 59.74 46 67 50
            25 12~52 12~40 12~40 12~50 12~50 12~44 12~36 12~28 12~42 14~52 14~44 14~52 63.66 62.29 48 70 56
            26 14~54 14~45 14~45 14~52 14~52 14~47 14~39 14~31 14~45 16~54 16~47 16~54 66.21 64.84 51 74 58
            28 14~56 14~48 14~48 14~54 14~54 14~51 14~43 14~35 14~49 16~56 16~51 16~56 71.3 69.93 55 80 60
            30 14~63 14~50 14~50 14~61 14~61 14~56 14~46 14~38 14~54 16~63 16~56 16~63 76.39 75.02 60 87 67
            32 14~63 14~55 14~55 14~61 14~61 14~59 14~49 14~45 14~57 16~63 16~59 16~63 81.49 80.12 63
            34 16~67 16~60 16~55 16~65 16~65 16~66 16~56 16~48 16~64 18~67 18~66 18~67 86.58 85.21 70 95 75
            36 16~72 16~65 16~55 16~70 16~70 16~71 16~61 16~50 16~69 18~72 18~71 18~72 91.67 90.3 75 99 80
            38 16~76 16~65 16~55 16~74 16~74 16~76 16~65 16~50 16~74 18~76 18~76 18~76 96.77 95.39 80 104 84
            40 20~85 20~70 20~55 20~80 20~80 20~80 20~65 20~55 20~79 22~82 22~81 22~82 101.86 100.49 85 111 90
            44 20~85 20~70 20~55 20~85 20~85 20~80 20~70 20~55 20~84 22~92 22~86 22~92 112.05 110.67 90 119 100
            48 20~85 20~70 20~55 20~85 20~85 20~85 20~70 20~55 20~85 22~95 22~95 22~95 122.23 120.86 100 127 105
            50 20~85 20~70 20~55 20~85 20~85 20~85 20~70 20~55 20~85 22~95 22~95 22~95 127.32 125.95 135 115
            60 20~85 20~70 20~55 20~85 20~85 20~85 20~70 20~55 20~85 22~95 22~95 22~95 152.79 151.42 160 140
            72 20~85 20~70 20~55 20~85 20~85 20~85 20~70 20~55 20~85 22~95 22~95 22~95 183.35 181.97 190 170



            轴孔规格 H、V、F、Y 时，无螺孔。   孔径 13、14、17、21～29、31、32、46～49、51～55 不适用轴孔规格 C。    ★ 齿数 44~72 只适用于 (L) 内的尺寸。

            “可选加工” 见同步轮产品简介。



            键槽尺寸

            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4 +0.022
            +0.010            		 1.5 +0.1
            0
            C-d12
            C-d15 5 2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7 +0.028
            +0.013            		 3
            C-d33 10 3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12 +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.2
            0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
