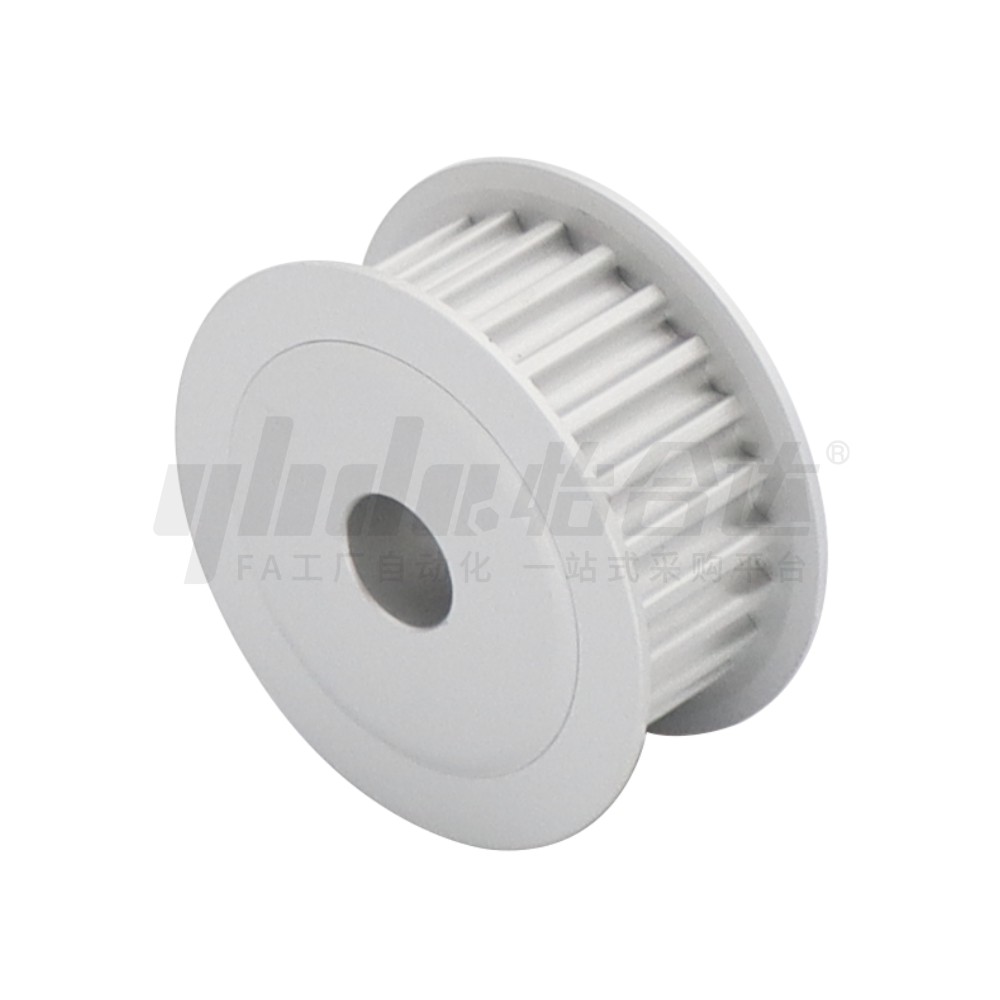

        高扭矩圆弧齿同步轮 齿距3.0 3GM型

        条件筛选：

        性价比 标准型
        种类筛选 同步轮
        有无法兰 有
        带轮齿型(齿距) 3GM(3.0)

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            材质

            皮带宽度

            表面处理

            产品选型

            齿数

            带轮形状

            轴孔规格

            d

            Z

            6~48
            /1

            J

            2.0~26.0
            /0.1

            Q

            6~48
            /1

            R

            6~48
            /1

            S

            3~14
            /1

            T

            3~14
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 带轮类型 皮带宽度 齿距 材质 表面处理
            带轮 法兰
            EUB01 3GM060 6  3.0  铝合金 铝合金 本色阳极氧化
            EUB12 S45C S45C 发黑
            EUB13 喷砂镀镍
            EUB21 3GM090 9  铝合金 铝合金 本色阳极氧化
            EUB32 S45C S45C 发黑
            EUB33 喷砂镀镍
            EUB41 3GM150 15  铝合金 铝合金 本色阳极氧化
            EUB52 S45C S45C 发黑
            EUB53 喷砂镀镍

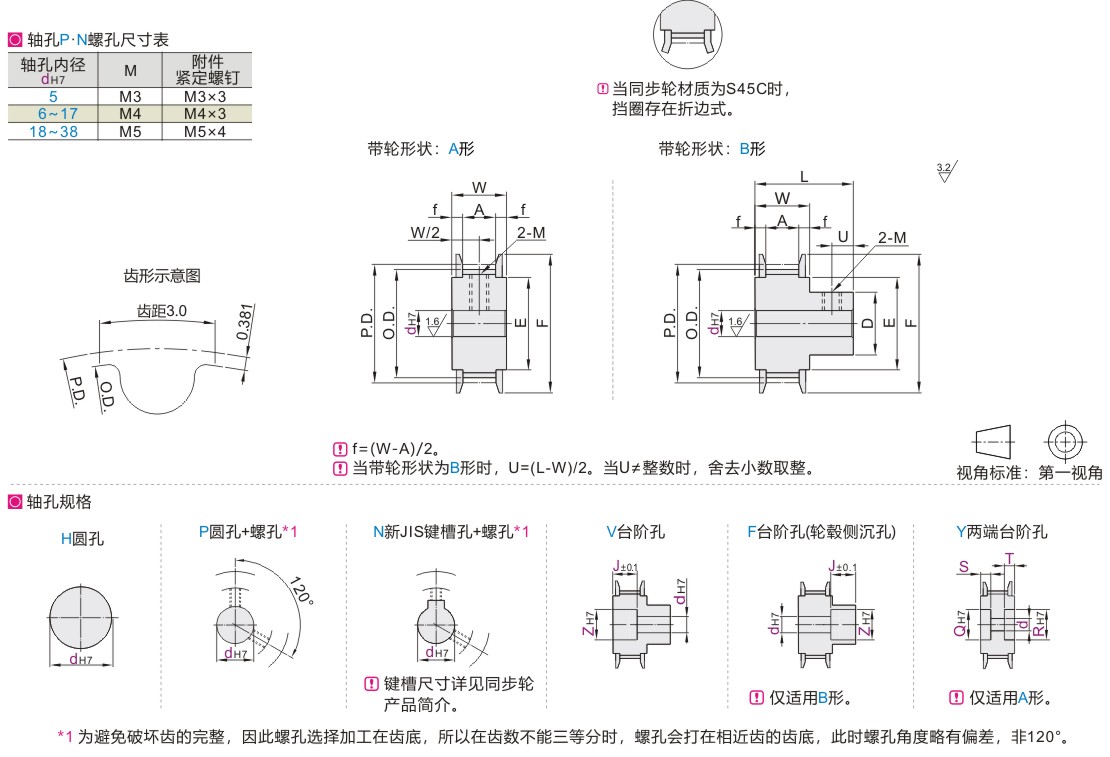

            参数图
            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (            最小单位1)            		 P . D. O. D. D F E 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N V Y H P N V∙F A形 B形 Q∙R S∙T A W L
            铝合金
            EUB01-3GM060
            EUB21-3GM090
            EUB41-3GM150

            S45C
            EUB12-3GM060
            EUB13-3GM060
            EUB32-3GM090
            EUB33-3GM090
            EUB52-3GM150
            EUB53-3GM150            		 16 A H
            P
            N
            V
            F
            Y            		 4~7 — — 4·4.5·5 4·4.5·5 — — — — 6~7 — A形时
            2.0≤J≤W-2.0

            B形时
            2.0≤J≤L-2.0            		 6~7 3~14
            S+T≤W-3            		 15.28 14.52 — 19 11 皮带宽度6
            3GM060
            A:7 .3
            W:11
            L:19
            皮带宽度9
            3GM090
            A:10.3
            W:14
            L:22
            皮带宽度15
            3GM150
            A:16.3
            W:20
            L:28
            18 5~8 5 5~6 5~6 7~8 7~8 17.19 16.43 21 12
            20 5~10 5~6 5~8 5~8 7~10 7~10 19.1 18.34 23 14
            22 A
            B            		 6~12 6·6.35·7 6~10 6~10 6~8 6 8~12 8 8~12 21.01 20.25 12 24 16
            24 6~14 6~8 6~12 6~12 6~10 6 6~8 8~14 8~10 8~14 22.92 22.16 14 26 18
            25 6~14 6~10 6~12 6~12 6~10 6 6~8 8~14 8~10 8~14 23.87 23.11 27
            26 6~15 6~11 8 6~13 6~13 6~11 6 6~9 8~15 8~11 8~15 24.83 24.07 15 28 19
            28 6~17 6~13 8~10 6~15 6~15 6~13 6~8 6~11 8~17 8~13 8~17 26.74 25.98 17 30 21
            30 6~19 6~14 8~10 6~17 6~17 6~15 6~10 8 6~13 8~19 8~15 8~19 28.65 27.89 19 32 23
            32 6~21 6~14 8~12 6~19 6~19 6~16 6~10 8 6~14 8~21 8~16 8~21 30.56 29.8 20 34 25
            34 8~23 8~16 8~13 8~21 8~21 8~20 8~12 8~10 8~18 10~23 10~20 10~23 32.47 31.71 22 36 27
            36 8~25 8~18 8~14 8~23 8~23 8~20 8~14 8~12 8~18 10~25 10~20 10~25 34.38 33.62 24 38 29
            40 8~29 8~23 8~17 8~27 8~27 8~24 8~18 8~15 8~22 10~29 10~24 10~29 38.2 37.44 28 42 33
            44 10~32 10~25 10~20 10~30 10~30 10~26 10~20 10~15 10~24 12~32 12~26 12~32 42.02 41.25 30 46 36
            48 10~36 10~25 10~23 10~34 10~34 10~28 10~22 10~17 10~26 12~36 12~28 12~36 45.84 45.07 32 49 40
            50 10~38 10~28 10~24 10~36 10~36 10~30 10~23 10~18 10~28 12~38 12~30 12~38 47.75 46.98 34 51 42
            60 12~48 12~38 12~30 12~46 12~46 12~32 12~24 12~20 12~30 14~48 14~32 14~48 57.3 56.53 36 61 52

            轴孔规格H、V、F、Y时，无螺孔。
             孔径4.5仅适用轴孔规格H、V、Y。
            孔径6.35仅适用轴孔规格H、P、V、F、Y。
            孔径12.7仅适用轴孔规格H、P。
             孔径9不适用轴孔规格N。
             选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
             “可选加工”见同步轮产品简介。
