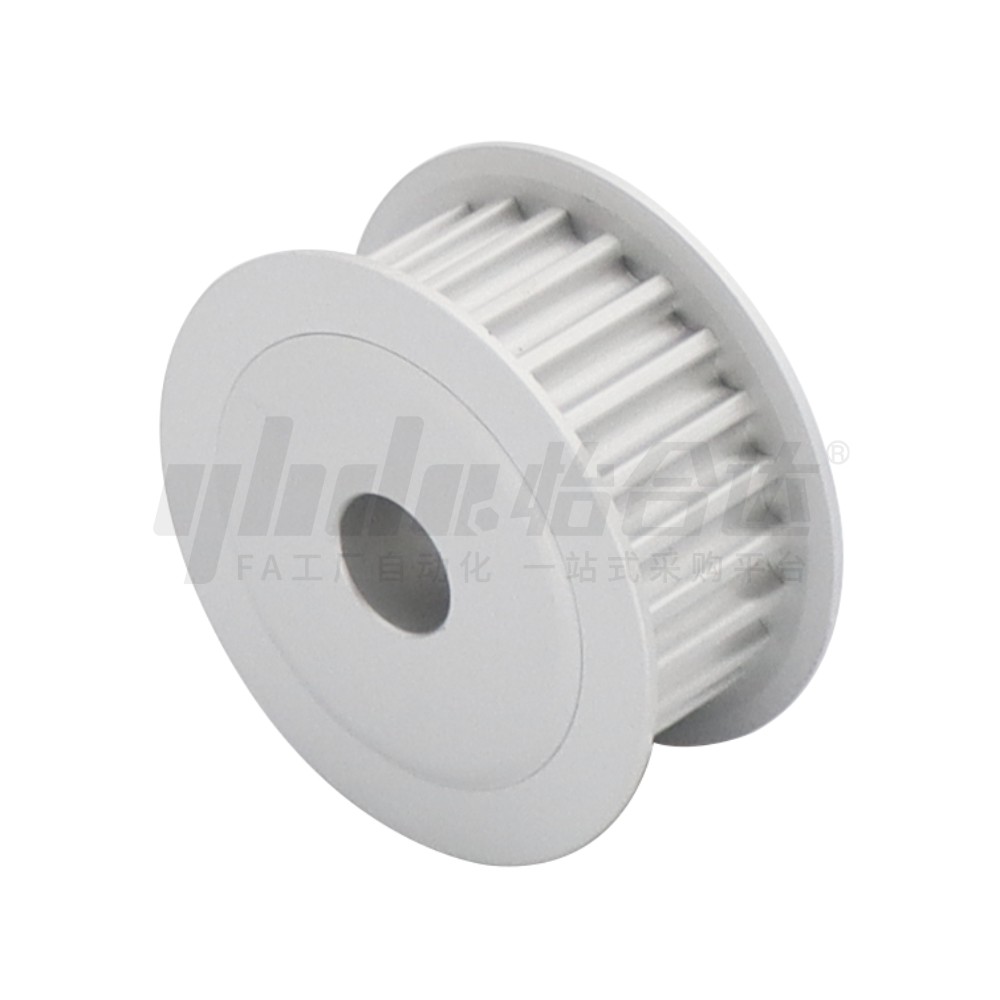

        高扭矩圆弧齿同步轮 齿距5.0 5GM型

        条件筛选：

        性价比 标准型
        种类筛选 同步轮
        有无法兰 有
        带轮齿型(齿距) 5GM(5.0)

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            材质

            皮带宽度

            表面处理

            产品选型

            齿数

            带轮形状

            轴孔规格

            d

            Z

            8~83
            /1

            J

            2~26
            /0.1

            Q

            8~83
            /1

            R

            8~83
            /1

            S

            3~14
            /1

            T

            3~14
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 带轮类型 皮带宽度 齿距 材质 表面处理
            带轮 法兰
            EUC01 5GM090 9  5.0  铝合金 铝合金 本色阳极氧化
            EUC12 S45C S45C 发黑
            EUC13 喷砂镀镍
            EUC21 5GM120 12  铝合金 铝合金 本色阳极氧化
            EUC32 S45C S45C 发黑
            EUC33 喷砂镀镍
            EUC41 5GM150 15  铝合金 铝合金 本色阳极氧化
            EUC52 S45C S45C 发黑
            EUC53 喷砂镀镍

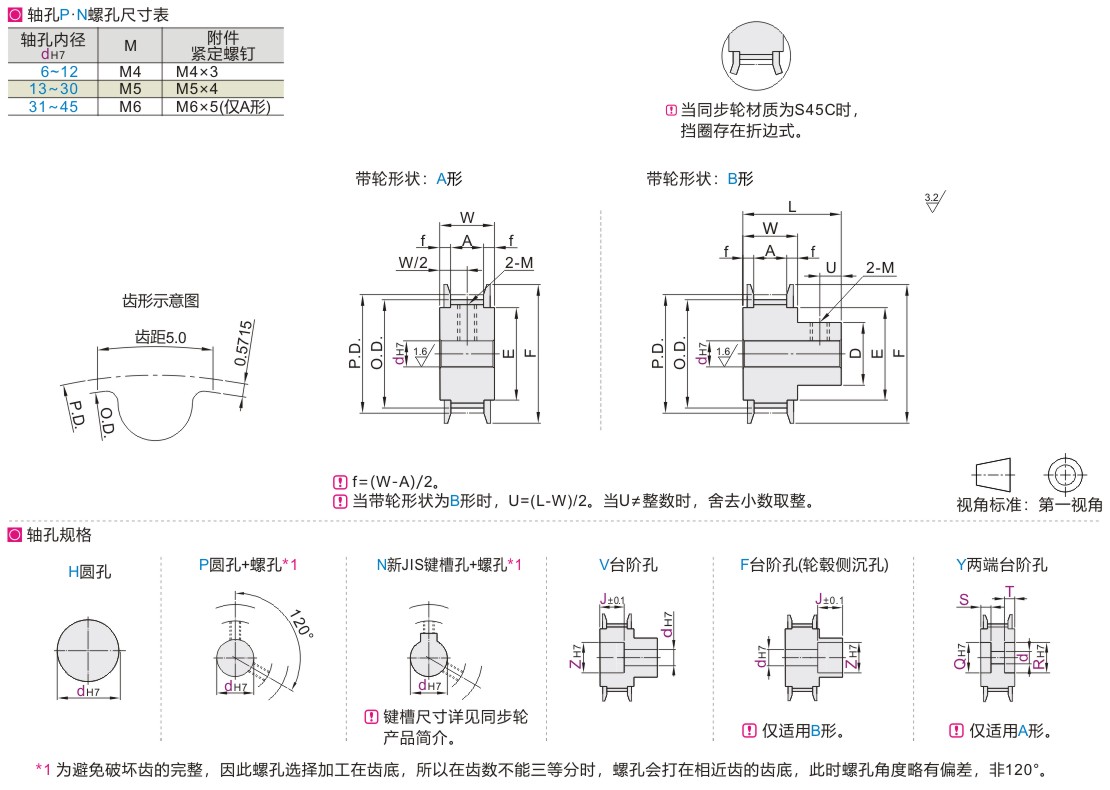

            参数图
            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (            最小单位1)            		 P . D. O. D. D F E 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N V Y H P N V∙F A形 B形 Q∙R S∙T A W L
            铝合金
            EUC01-5GM090
            EUC21-5GM120
            EUC41-5GM150

            S45C
            EUC12-5GM090
            EUC13-5GM090
            EUC32-5GM120
            EUC33-5GM120
            EUC52-5GM150
            EUC53-5GM150            		 14 A
            B            		 H
            P
            N
            V
            F
            Y            		 6~12 6~8 — 6~10 6~10 6~8 — — 6 8~12 8 A形时
            2.0≤J≤W-2.0

            B形时
            2.0≤J≤L-2.0            		 8~12 3~14
            S+T≤W-3            		 22.28 21.14 12 26 16 皮带宽度9
            5GM090
            A:10.3
            W:14
            L:22
            皮带宽度12
            5GM120
            A:13.3
            W:17
            L:25
            皮带宽度15
            5GM150
            A:16.3
            W:20
            L:28
            15 6~13 6~8 6~11 6~11 6~10 6~7 8~13 8·9 8~13 23.87 22.73 13 27 17
            16 6~15 6~10 8 6~13 6~13 6~12 6 6~9 8~15 8~11 8~15 25.46 24.32 15 29 19
            18 6~18 6~13 8·10 6~16 6~16 6~14 6~9 6~12 8~18 8~14 8~18 28.65 27.5 18 32 22
            20 8~20 8~14 8~12 8~18 8~18 8~16 8~10 8 8~14 10~20 10~16 10~20 31.83 30.69 20 35 24
            22 8~23 8~17 8~12 8~21 8~21 8~19 8~12 8 8~16 10~23 10~18 10~23 35.01 33.87 22 39 27
            24 8~26 8~18 8~14 8~24 8~24 8~22 8~16 8~10 8~20 10~26 10~22 10~26 38.2 37.05 26 42 30
            25 8~28 8~20 8~16 8~26 8~26 8~24 8~16 8~12 8~22 10~28 10~24 10~28 39.79 38.65 28 43 32
            26 10~29 10~21 10~17 10~27 10~27 10~24 10~16 10~13 10~22 12~29 12~24 12~29 41.38 40.24 45 33
            28 10~32 10~24 10~19 10~30 10~30 10~27 10~20 10~15 10~25 12~32 12~27 12~32 44.56 43.42 30 48 36
            30 10~35 10~26 10~20 10~33 10~33 10~28 10~22 10~16 10~26 12~35 12~28 12~35 47.75 46.6 32 51 39
            32 10~38 10~30 10~23 10~36 10~36 10~30 10~22 10~17 10~28 12~38 12~30 12~38 50.93 49.79 34 55 42
            34 12~42 12~32 12~26 12~40 12~40 12~32 12~24 12~18 12~30 14~42 14~32 14~42 54.11 52.97 36 58 46
            36 12~45 12~34 12~30 12~43 12~43 12~34 12~26 12~20 12~32 14~45 14~34 14~45 57.3 56.15 38 61 49
            40 12~51 12~36 12~30 12~49 12~49 12~36 12~26 12~22 12~34 14~51 14~36 14~51 63.66 62.52 40 67 55
            44 12~58 12~42 12~30 12~56 12~56 12~38 12~26 12~23 12~36 14~58 14~38 14~58 70.03 68.89 42 74 62
            48 12~64 12~45 12~30 12~62 12~62 12~42 12~30 12~26 12~40 14~64 14~42 14~64 76.39 75.25 46 80 68
            50 12~67 12~45 12~30 12~65 12~65 12~42 12~30 12~27 12~40 14~67 14~42 14~67 79.58 78.43 83 71
            60 12~83 12~45 12~30 12~81 12~81 12~48 12~30 12~30 12~46 14~83 14~48 14~83 95.49 94.35 52 99 87

            轴孔规格H、V、F、Y时，无螺孔。
            孔径6.35仅适用轴孔规格H、P、V。
            孔径12.7仅适用轴孔规格H、P。
            孔径9不适用轴孔规格N。
            “可选加工”见同步轮产品简介。
            选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
