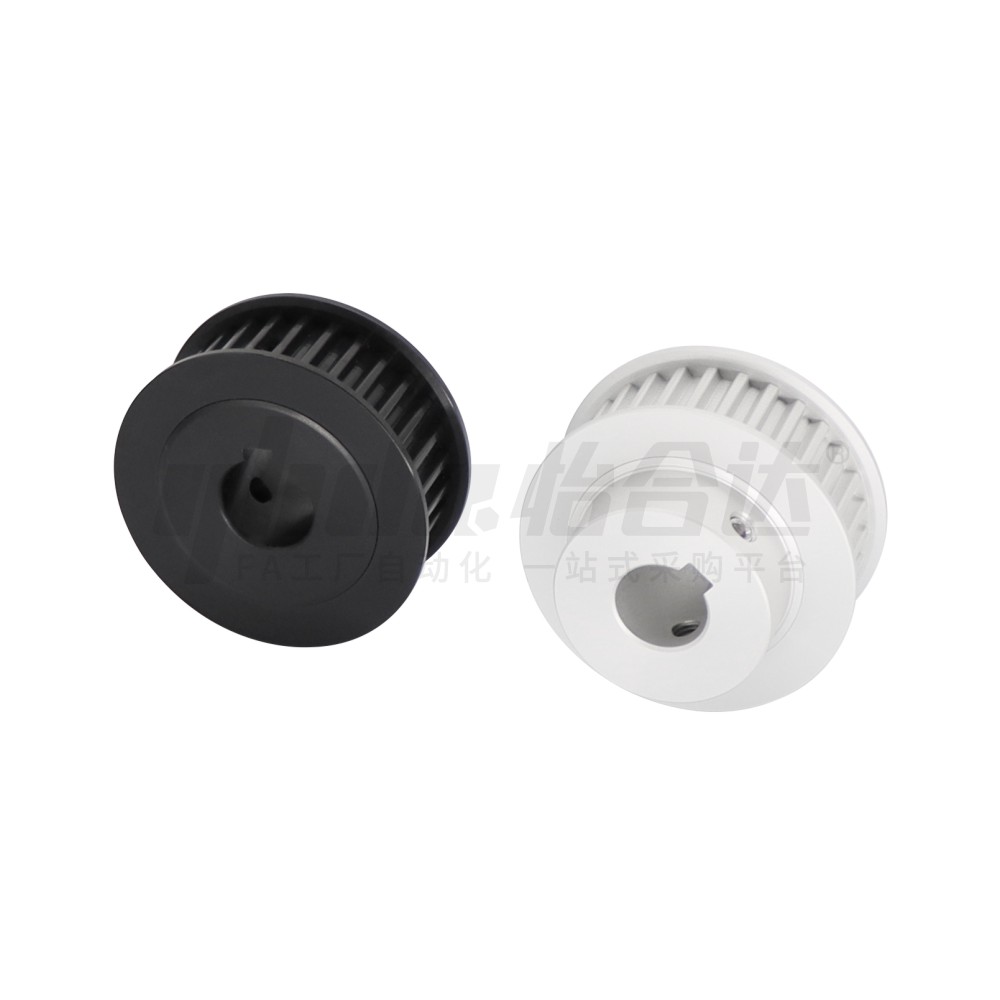

怡合达自营高扭矩圆弧齿同步轮 S5M型齿距5.0 标准型

条件筛选：

性价比标准型

带轮槽型（齿距） S5M（5.0）

有无法兰有

种类筛选同步轮

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 14 项未选择

代码

参数选型

材质

皮带宽度

表面处理

产品选型

齿数

带轮形状

轴孔规格

内径d(mm)

台阶孔内径Z(mm)

7~92

/1

台阶孔深度J(mm)

2~42

/0.1

左端台阶孔内径Q(mm)

7~92

/1

右端台阶孔内径R(mm)

7~92

/1

左端台阶孔深度S(mm)

3~14

/1

右端台阶孔深度T(mm)

3~14

/1

技术图档

3D预览

可选加工参数

产品简介

产品问答

材质图

参数图

材质图

代码	带轮类型	皮带宽度	齿距	材质		表面处理
				带轮	法兰
EBJ01	S5M100	10	5.0	铝合金	铝合金	本色阳极氧化
EBJ02						黑色阳极氧化
EBJ03						喷砂镀镍
EBJ12				S45C	SPCC	发黑
EBJ13						喷砂镀镍
EBJ21	S5M150	15	5.0	铝合金	铝合金	本色阳极氧化
EBJ22						黑色阳极氧化
EBJ23						喷砂镀镍
EBJ32				S45C	SPCC	发黑
EBJ33						喷砂镀镍
EBJ41	S5M250	25	5.0	铝合金	铝合金	本色阳极氧化
EBJ42						黑色阳极氧化
EBJ43						喷砂镀镍
EBJ52				S45C	SPCC	发黑
EBJ53						喷砂镀镍
EBJ61	S5M300	30	5.0	铝合金	铝合金	本色阳极氧化
EBJ62						黑色阳极氧化
EBJ63						喷砂镀镍
EBJ72				S45C	SPCC	发黑
EBJ73						喷砂镀镍

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7		M			紧定螺钉
5		M3			M3×3
6~12		M4			M4×3
12.7~17		M5			M5×4
18~30		M6			M6×5
31~45		M8			M8×6
46~65		M10			M10×8

参数图

选型表

型号

带轮
形状

轴孔
规格

轴孔规格dH7(最小单位1)

轴孔V、F

轴孔Y
(最小单位1)

P.D.

O.D.

D

F

E

带轮公称
宽度

A形

B形

Z(最小单位1)

J
(最小单位0.1)

代码

齿数

H

P

N∙C

V

Y

H

P

N∙C

V∙F

A形

B形

Q∙R

S∙T

A

W

L

铝合金
EBJ01-S5M100
EBJ02-S5M100
EBJ03-S5M100
EBJ21-S5M150
EBJ22-S5M150
EBJ23-S5M150
EBJ41-S5M250
EBJ42-S5M250
EBJ43-S5M250
EBJ61-S5M300
EBJ62-S5M300
EBJ63-S5M300

S45C
EBJ12-S5M100
EBJ13-S5M100
EBJ32-S5M150
EBJ33-S5M150
EBJ52-S5M250
EBJ53-S5M250
EBJ72-S5M300
EBJ73-S5M300

14

A
B

H
P
N
C
V
F
Y

6~12

5~12

8

5~10

5~10

5~10

6~8

—

5~8

7~12

7~10

A形时
2.0≤J≤W-2.0

B形时
2.0≤J≤L-2.0

7~12

3~14
S+T≤W-3

22.28

21.32

14

26

16

皮带宽度10
S5M100
A:11
W:16
L:28

皮带宽度15
S5M150
A:17
W:22
L:34

皮带宽度25
S5M250
A:27
W:32
L:44

皮带宽度30
S5M300
A:33
W:38
L:50

15

6~14

5~12

8·10

5~12

5~12

5~11

6~8

5~9

7~14

7~11

7~14

23.87

22.91

15

28

18

16

6~16

5~13

8~11

5~14

5~14

5~13

7~10

8

5~11

7~16

7~13

7~16

25.46

24.50

17

32

20

18

6~18

6~16

8~12

6~16

6~16

6~15

7~11

8·10

6~13

8~18

8~15

8~18

28.65

27.69

19

33

22

19

6~20

6~17

8~13

6~18

6~18

6~15

6~11

8·10

6~13

8~20

8~15

8~20

30.24

29.28

36

24

20

6~20

7~17

8~15

6~18

6~18

6~15

7~11

8·10

6~13

8~20

8~15

8~20

31.83

30.87

22

7~23

7~21

8~17

7~21

7~21

7~20

7~15

8~12

7~18

9~23

9~20

9~23

35.01

34.05

24

40

27

24

7~26

7~24

8~18

7~24

7~24

7~23

7~17

8~13

7~21

9~26

9~23

9~26

38.20

37.24

27

45

30

25

7~26

7~25

8~20

7~24

7~24

7~23

7~17

8~15

7~21

9~26

9~23

9~26

39.79

38.83

26

8~31

8~27

8~21

8~29

8~29

8~27

8~21

8~17

8~25

10~31

10~27

10~31

41.38

40.42

31

48

35

28

8~31

8~30

8~23

8~29

8~29

8~28

8~22

8~18

8~26

10~31

10~28

10~31

44.56

43.60

32

30

10~32

10~31

10~27

10~30

10~30

10~29

10~23

10~18

10~27

12~32

12~29

12~32

47.75

46.79

33

52

36

32

10~36

10~34

10~30

10~34

10~34

10~33

10~27

10~22

10~31

12~36

12~33

12~36

50.93

49.97

37

55

40

34

10~41

10~38

10~31

10~39

10~39

10~36

10~30

10~25

10~34

12~41

12~36

12~41

54.11

53.15

40

61

45

36

10~41

10~41

10~34

10~39

10~39

10~36

10~30

10~25

10~34

12~41

12~36

12~41

57.30

56.34

40

10~46

10~45

10~41

10~44

10~44

10~43

10~35

10~28

10~41

12~46

12~43

12~46

63.66

62.70

47

67

50

44

12~54

12~50

12~45

12~52

12~52

12~46

12~38

12~32

12~44

14~54

14~46

14~54

70.03

69.07

50

74

58

48

12~59

12~50

12~45

12~57

12~57

12~56

12~45

12~40

12~54

14~59

14~56

14~59

76.39

75.43

60

83

63

50

12~63

12~50

12~45

12~61

12~61

12~59

12~45

12~43

12~57

14~63

14~59

14~63

79.58

78.62

63

87

67

60

12~76

12~50

12~50

12~74

12~74

12~71

12~45

12~45

12~69

14~76

14~71

14~76

95.49

94.53

75

99

80

72

12~85

12~70

12~55

12~83

12~83

12~80

12~65

12~50

12~84

14~92

14~86

14~92

114.59

113.63

90

119

100

轴孔规格H、V、F、Y时，无螺孔.。孔径9不适用轴孔规格N。孔径6.35仅适用轴孔规格H、P、V、F。
孔径8、9、11、13、14、17、21~29、31、32、46~49不适用轴孔规格C。
“可选加工 ”见同步轮产品简介。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7
轴孔径 · 符号

bF7

t公差

C-d10

4

+0.022
+0.010

1.5

+0.1
0

C-d12

C-d15

5

2

C-d16

C-d18

C-d19

C-d20

C-d30

7

+0.028
+0.013

3

C-d33

10

3.5

C-d34

C-d35

C-d36

C-d37

C-d38

C-d39

C-d40

C-d41

12

+0.034
+0.016

C-d42

C-d43

C-d44

C-d45

C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号	dH7		bJS9						t公差
N-d8	8	+0.015 0	3			±0.0125			1.4		+0.1 0
N-d10	10		3			±0.0125			1.4
N-d10K	10		4			±0.015			1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5						2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6						2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8			±0.018			3.3		+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12			±0.021			3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14						3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16						4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18						4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20			±0.025			4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22						5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
