        怡合达自营 免键高扭矩圆弧齿同步轮 S3M型 齿距3.0 无定心功能 标准型

        条件筛选：

        带轮槽型（齿距） S3M（3.0）
        定心功能 无
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用胀套
            带轮 法兰 胀套 带轮 法兰 胀套
            EBY01 S3M100 10  3.0  S45C SPCC S45C 发黑 见同步轮
            概要
            EBY02 喷砂镀镍
            EBY05 铝合金 铝合金 本色阳极氧化 发黑
            EBY11 S3M150 15  S45C SPCC S45C 发黑
            EBY12 喷砂镀镍
            EBY15 铝合金 铝合金 本色阳极氧化  发黑

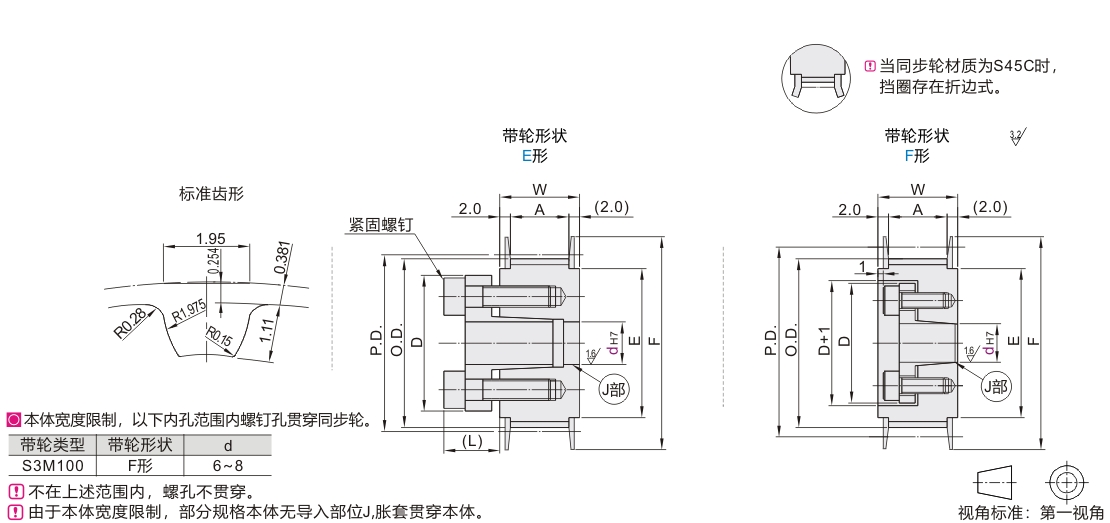

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            S3M100
            		 S3M150
            代码 齿数 E形
            (CT胀套)            		 F形
            (CH胀套)            		 E形
            (CT胀套)            		 F形
            (CH胀套)
            EBY01-S3M100
            EBY02-S3M100
            EBY05-S3M100
            EBY11-S3M150
            EBY12-S3M150
            EBY15-S3M150            		 34

            E


            F

            		 8 6 8 6 32.47 31.71 40 28 S3M100
            A:11
            W:15

            S3M150
            A:17
            W.21
            36 8 6 8 6 34.38 33.62
            40 8·10·11 8 8·10·11 8 38.20 37.44 44 32
            44 8~14 8 8~14 8~12 42.02 41.25 48 36
            48 8~16 8 8~16 8~12 45.84 45.07 50 38
            50 8~17 8 8~17 8~12 47.75 46.98 52 40
            60 8~19 8 8~19 8~12 57.30 56.53 61 46
            72 8~25 8 8~25 8~12 68.75 67.99 74 58



            胀套孔径尺寸

            dH7 容许最大扭矩N·m
            		 D
            		 (L)
            CT胀套 CH胀套 CT胀套 CH胀套
            6 — 5.6 — 22.5 8.5
            8 16 8.5 25.5 24.5
            10 39 18 30 29 10.5
            11 43 20 31 30
            12 48 23 32 31
            14 73 — 35 — 12
            15 78 36
            16 83 37 13
            17 88 38
            18 154 43 14
            19 163 45
            20 171 — 46 — 14
            22 186 48
            24 206 — 50 — 14
            25 216 52
