        怡合达自营 免键高扭矩圆弧齿同步轮 S3M型 齿距3.0 带定心功能 标准型

        条件筛选：

        材质 铝合金
        表面处理 本色阳极氧化
        带轮槽型（齿距） S3M（3.0）
        定心功能 有
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用胀套
            带轮 法兰 胀套 带轮 法兰 胀套
            EBY41  S3M100 10  3.0  铝合金  铝合金   S45C  本色阳极氧化 —  EUX16
            EBY46 S3M150 15

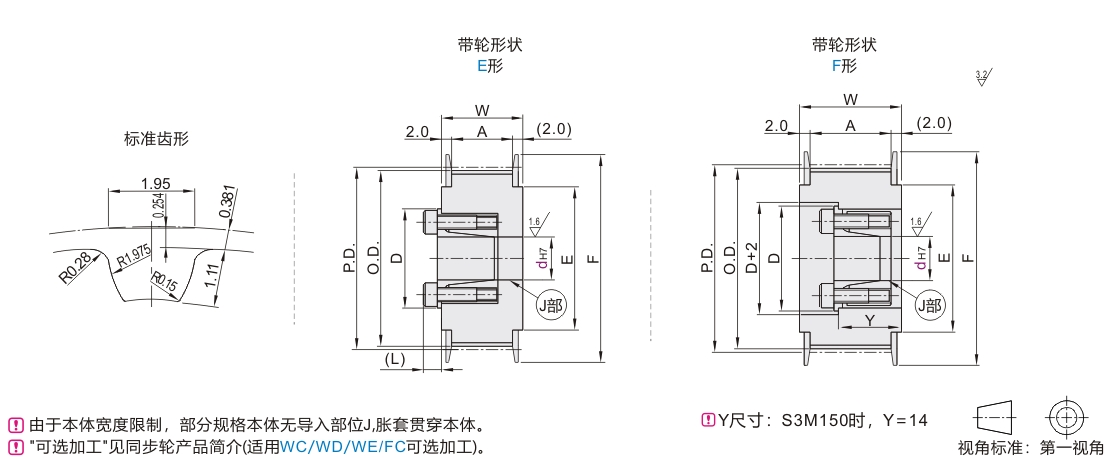

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            S3M100 S3M150
            代码 齿数 E形 E形 F形
            EBY41-S3M100
            EBY46-S3M150            		 34

            E


            F

            		 6 6 6 32.47 31.71 40 28

            S3M100
            A:11
            W:15


            S3M150
            A:17
            W.21
            36 6 6 6 34.38 33.62
            40 8 8 8 38.20 37.44 44 32
            44 8·10 8·10 8·10 42.02 41.25 48 36
            48 8·10 8·10·12 8·10 45.84 45.07 50 38
            50 8·10 8·10·12·14 8·10 47.75 46.98 52 40
            60 8·10 8·10·12·14~17 8·10 57.30 56.53 61 46
            72 8·10 8·10·12·14~19 8·10 68.75 67.99 74 58



            带轮形状F形不适用EBY41-S3M100。



            胀套孔径尺寸表

            dH7 容许最大扭矩N·m D (L)
            6 12.7 21.5 6
            8 19.6 23.5
            10 27.5 25.5
            12 44.1 28.5 6.5
            14 63.7 30.5
            15 80.4 31.5
            16 83.3 33
            17 92.2 33.5
            18 95.1 34.5
            19 98.1 35.5
