        怡合达自营 D型孔同步轮 S3M/S5M型 齿距3.0/5.0 医疗型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        表面处理 本色阳极氧化
        有无法兰 有
        种类筛选 D型孔同步轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 带轮类型 皮带宽度
            		 齿距
            		 材质
            		 表面处理
            带轮 法兰
            Y-EAG01 S3M060 6 3.0 铝合金 铝合金 本色阳极氧化
            S3M100 10
            S3M150 15
            S5M100 10 5.0
            S5M150 15
            S5M250 25



            外形尺寸公差表

            A/W尺寸 公差
            3<X≤6 ±0.1
            6<X≤30 ±0.2
            30<X≤120 ±0.3
            120<X≤400 ±0.5



            X为尺寸A/W。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07



            轴孔D螺孔尺寸表

            轴孔内径d M 附件紧定螺钉
            5 M3 M3×3
            6~12 M4 M4×3



            轴孔台阶尺寸表

            轴孔规格dH8
            		 h h公差
            5 +0.018
            0            		 4.5 +0.1
            0
            6.35 +0.022
            0            		 5.85
            8 7.5
            9.5 8.5
            12 +0.027
            0            		 11

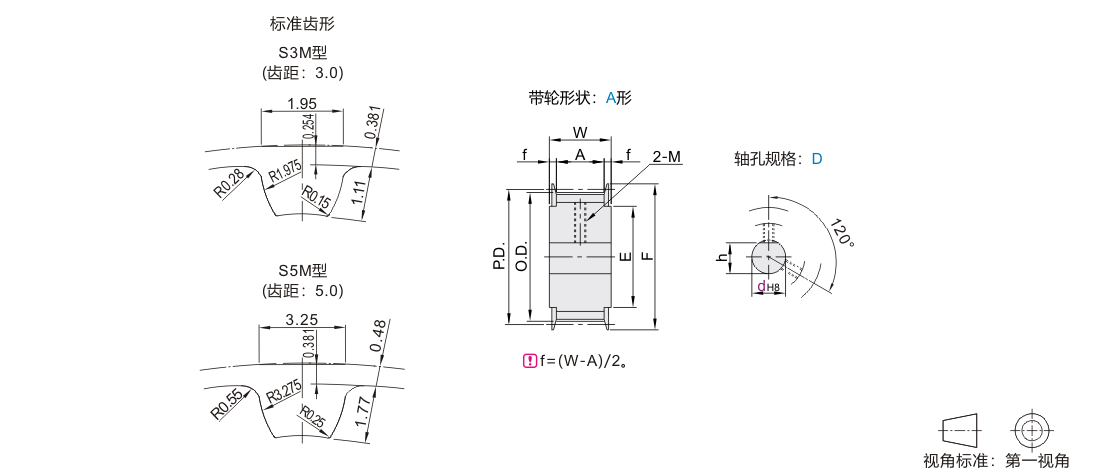

            参数图



            选型表

            型号 带轮类型 带轮形状 轴孔规格 轴孔规格dH8 P.D. O.D. F E 带轮公称宽度
            代码 齿数 A形 A W
            Y-EAG01 18 S3M060
            S3M100
            S3M150            		 A D 5  6.35 17.19 16.43 20 13

            皮带宽度6
            S3M060
            A:7
            W:11

            皮带宽度10
            S3M100
            A:11
            W:15

            皮带宽度15
            S3M150
            A:17
            W:21
            19 18.14 17.38 22 14
            20 19.1 18.34
            22 5  6.35  8 21.01 20.25 25 16
            24 5  6.35  8  9.5  12 22.92 22.16 26
            25 23.87 23.11 28 18
            26 24.83 24.07
            28 26.74 25.98 30 20
            30 28.65 27.89 32 23
            32 30.56 29.8 35 25
            34 32.47 31.71 40 28
            36 34.38 33.62
            40      6.35  8  9.5  12 38.2 37.44 44 32
            44 42.02 41.25 48 36
            48 45.84 45.07 50 38
            Y-EAG01 14 S5M100
            S5M150
            S5M250            		 A D 5  6.35  8  9.5  12 22.28 21.32 26 16

            皮带宽度10
            S5M100
            A:11
            W:16

            皮带宽度15
            S5M150
            A:17
            W:22

            皮带宽度25
            S5M250
            A:27
            W:32
            15 23.87 22.91 28 18
            16 25.46 24.5 32 20
            18 28.65 27.69 33 22
            19 30.24 29.28 36 24
            20     6.35  8  9.5  12 31.83 30.87
            22 35.01 34.05 40 27
            24 38.2 37.24 45 30
            25 39.79 38.83
            26 41.38 40.42 48 35
            28 44.56 43.6
            30                8  9.5  12 47.75 46.79 52 36
            32 50.93 49.97 55 40
            34 54.11 53.15 61 45
            36 57.3 56.34
