        怡合达自营 双排同步轮 S3M型 齿距3.0

        品牌名称：

        怡合达

        条件筛选：

        材质 铝合金
        带轮槽型（齿距） S3M（3.0）
        皮带宽度 6~20
        种类筛选 双排同步轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            表面处理

            产品选型

            齿数

            单边齿槽宽度A(mm)

            7~22
            /1

            轴孔规格

            内径d(mm)

            左端台阶孔内径Q(mm)

            6~50
            /1

            右端台阶孔内径R(mm)

            6~50
            /1

            左端台阶孔深度S(mm)

            3~9
            /1

            右端台阶孔深度T(mm)

            3~9
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 齿距
            		 材质 表面处理
            带轮 法兰
            EVC01 S3M 3.0 铝合金 铝合金 本色阳极氧化
            EVC02 黑色阳极氧化



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M
            		 附件
            紧定螺钉
            4~5 M3 M3×3
            6~17 M4 M4×3
            18~33 M5 M5×4
            34~42 M6 M6×5





                                                                   *1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120°。
                                                                    请注意选择齿面宽度A时，建议按配合的皮带宽度增加2~3mm。

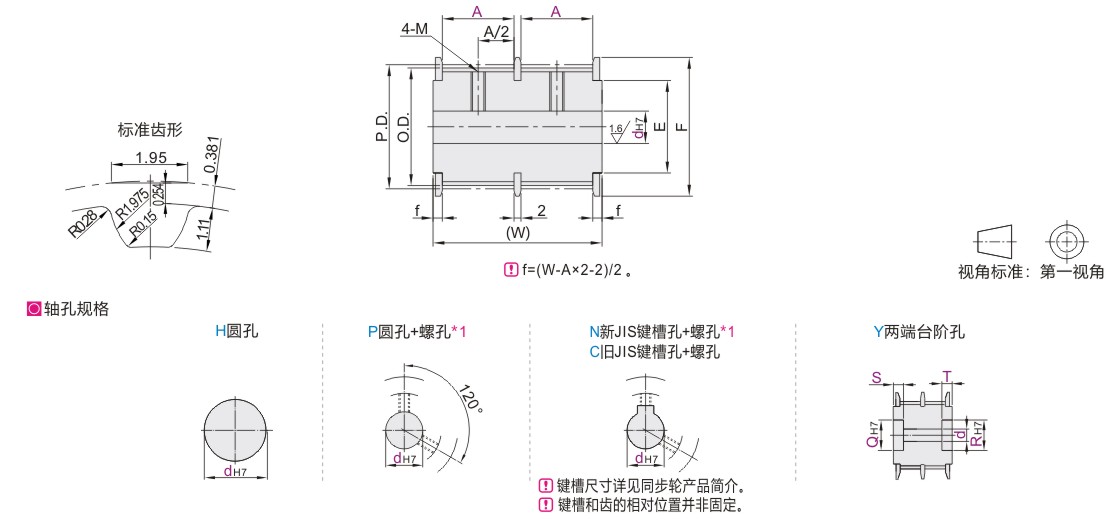

            参数图



            选型表

            型号 A
            (最小单位1)            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) Y(最小单位1) P.D. O.D. F E (W)
            代码 齿数 H P N·C Y Q·R S·T
            本色阳极氧化
            EVC01-S3M

            黑色阳极氧化
            EVC02-S3M            		 14 7~22

            H


            P


            N


            C


            Y

            		 4·5·6 — — 4 6 3~9
            S+T≤W-3            		 13.37 12.61 16 10 2×A+3×2
            15 4·5·6 4 6 14.32 13.56 18 11
            16 4~7 4·5 6·7 15.28 14.52
            18 4~8 4·5 4·5·6 6·7·8 17.19 16.43 20 13
            19 4~9 4·5·6 4~7 6~9 18.14 17.38 22 14
            20 4~9 6~9 19.1 18.34
            22 4~10 4~8 6~9 21.01 20.25 25 16
            24 4~10 4~10 6·7 6~9 22.92 22.16
            25 4~11 4~11 8~11 6~8 10~11 23.87 23.11 28 18
            26 5~11 5~11 6~8 10~11 24.83 24.07
            28 5~13 5~13 8~13 6~10 10~12 26.74 25.98 30 20
            30 6~15 6~14 8~14 6~13 10~15 28.65 27.89 32 23
            32 6~17 6~16 8~16 6~15 10~17 30.56 29.8 35 25
            34 6~20 6~18 8~17 6~18 10~20 32.48 31.71 40 28
            36 6~20 8~17 10~20 34.38 33.62
            40 8~24 8~23 8~20 8~22 12~24 38.2 37.44 44 32
            44 8~28 8~25 8~24 8~26 12~28 42.02 41.25 48 36
            48 8~30 8~25 8~25 8~28 12~30 45.84 45.07 50 38
            50 8~32 8~28 8~28 8~30 12~32 47.75 46.98 52 40
            60 8~38 8~33 8~33 8~36 12~38 57.3 56.53 61 46
            72 8~50 8~42 8~40 8~48 10~50 68.76 67.84 74 58



            轴孔规格H、Y时，无螺孔。
            孔径9不适用轴孔规格N。
            孔径8、9、11、13、14、17、21~29、31、32不适用轴孔规格C。
            选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
            “可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK可选加工)。



            键槽尺寸



            C：旧JIS键槽尺寸表

            dH7
            轴孔径 · 符号
            		 bF7
            		 t公差
            C-d10 4  + 0.022
            + 0.010            		 1.5  + 0.1
             0
            C-d12
            C-d15 5  2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7  + 0.028
            + 0.013            		 3
            C-d33 10  3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12  + 0.034
            + 0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（ B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8     +0.015
            0              		 3  ±0.0125 1.4  +0.1
             0
            N-d10 10
            N-d10K 10  4  ±0.015 1.8
            N-d11 11  +0.018
            0
            N-d12 12
            N-d12.7 12.7  5  2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18  6  2.8
            N-d19 19  + 0.021
                  0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23  8  ±0.018 3.3  +0.2
             0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31      + 0.025
                  0                 		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39  12  ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45  14  3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51   + 0.030
                  0                    		 16  4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59  18  4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66  20  ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76  22  5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
