怡合达自营双排同步轮 H3M型齿距3.0

品牌名称：

怡合达

条件筛选：

材质铝合金

带轮槽型（齿距） H3M（3.0）

皮带宽度 6~20

种类筛选双排同步轮

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

型号：

型号筛选

未生成型号，还有 10 项未选择

代码

参数选型

表面处理

产品选型

齿数

单边齿槽宽度A(mm)

7~22

/1

轴孔规格

内径d(mm)

左端台阶孔内径Q(mm)

6~50

/1

右端台阶孔内径R(mm)

6~50

/1

左端台阶孔深度S(mm)

3~9

/1

右端台阶孔深度T(mm)

3~9

/1

技术图档

3D预览

可选加工参数

产品简介

材质图

参数图

材质图

代码	带轮类型	齿距	材质		表面处理
			带轮	法兰
EVC01	H3M	3.0	铝合金	铝合金	本色阳极氧化
EVC02					黑色阳极氧化

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3×3
6~17	M4	M4×3
18~33	M5	M5×4
34~42	M6	M6×5

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120°。
请注意选择齿面宽度A时，建议按配合的皮带宽度增加2~3mm。

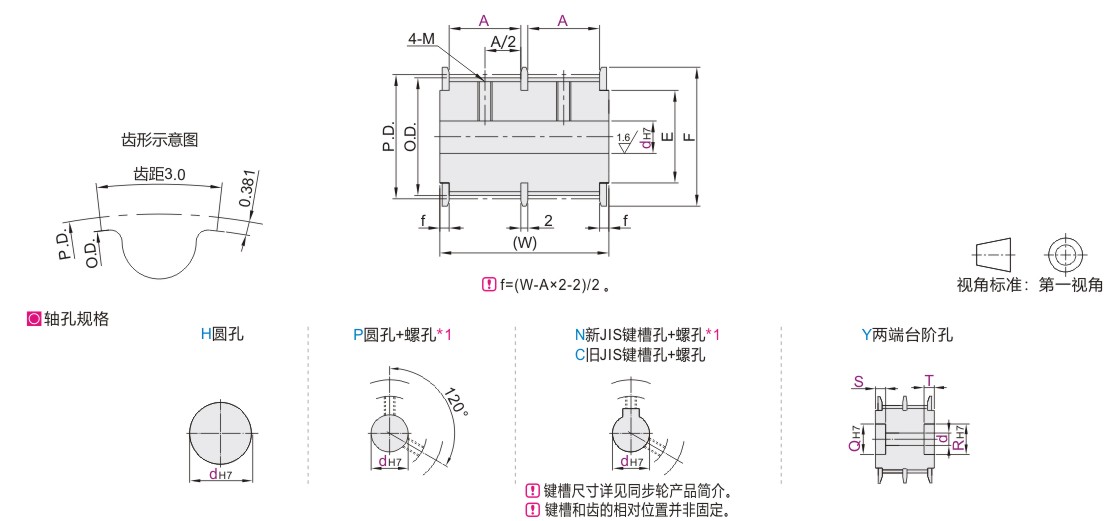

参数图

选型表

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N·C	Y	Q·R	S·T	P.D.	O.D.	F	E	(W)
本色阳极氧化 EVC01-H3M 黑色阳极氧化 EVC02-H3M	14	7~22	H P N C Y	4~6	一	一	4	6	3~9 S+T≤W-3	13.37	12.61	16	10	2×A+3×2
	15			4~6			4	6		14.32	13.56	18	11
	16			4~7			4~5	6~7		15.28	14.52	18	11
	18			4~8	4~5		4~6	6~8		17.19	16.43	20	13
	19			4~9	4~6		4~7	6~9		18.14	17.38	22	14
	20			4~9	4~6		4~7	6~9		19.1	18.34	22	14
	22			4~10	4~8		4~7	6~9		21.01	20.25	25	16
	24			4~10	4~10		6~7	6~9		22.92	22.16	25	16
	25			4~11	4~11	8·10·11	6~8	10~11		23.87	23.11	28	18
	26			5~11	5~11	8·10·11	6~8	10~11		24.83	24.07	28	18
	28			5~13	5~13	8~13	6~10	10~12		26.74	25.98	30	20
	30			6~15	6~14	8~14	6~13	10~15		28.65	27.89	32	23
	32			6~17	6~16	8~16	6~15	10~17		30.56	29.8	35	25
	34			6~20	6~18	8~18	6~18	10~20		32.47	31.71	40	28
	36			6~20	6~18	8~18	6~18	10~20		34.38	33.62	40	28
	40			8~24	8~23	8~23	8~22	12~24		38.2	37.44	44	32
	44			8~28	8~25	8~25	8~26	12~28		42.02	41.26	48	36
	48			8~30	8~25	8~25	8~28	12~30		45.84	45.07	50	38
	50			8~32	8~28	8~28	8~30	12~32		47.75	46.98	52	40
	60			8~38	8~33	8~32	8~36	12~38		57.30	56.53	61	45
	72			8~50	8~42	8~40	8~48	10~50		68.76	68	74	58

轴孔规格H、Y时，无螺孔。
孔径9不适用轴孔规格N。
孔径8、9、11、13、14、17、21~29、31、32不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
“可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差

C-d10	4	+ 0.022 + 0.010	1.5	+ 0.1 0
C-d12
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+ 0.028 + 0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+ 0.034 + 0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号		dH7							bJS9						t公差
N-d8		8			+0.015 0				3			±0.0125			1.4		+0.1 0
N-d10		10
N-d10K		10							4			±0.015			1.8
N-d11		11			+0.018 0
N-d12		12
N-d12.7		12.7							5						2.3
N-d13		13
N-d14		14
N-d15		15
N-d16		16
N-d17		17
N-d18		18							6						2.8
N-d19		19			+ 0.021 0
N-d20		20
N-d21		21
N-d22		22
N-d23		23							8			±0.018			3.3		+0.2 0
N-d24		24
N-d25		25
N-d26		26
N-d27		27
N-d28		28
N-d29		29
N-d30		30
N-d31		31			+ 0.025 0				10
N-d32		32
N-d33		33
N-d34		34
N-d35		35
N-d36		36
N-d37		37
N-d38		38
N-d39		39							12			±0.021			3.3
N-d40		40
N-d41		41
N-d42		42
N-d43		43
N-d44		44
N-d45		45							14						3.8
N-d46		46
N-d47		47
N-d48		48
N-d49		49
N-d50		50
N-d51		51			+ 0.030 0				16						4.3
N-d52		52
N-d53		53
N-d54		54
N-d55		55
N-d56		56
N-d57		57
N-d58		58
N-d59		59							18						4.4
N-d60		60
N-d61		61
N-d62		62
N-d63		63
N-d64		64
N-d65		65
N-d66		66							20			±0.025			4.9
N-d67		67
N-d68		68
N-d69		69
N-d70		70
N-d71		71
N-d72		72
N-d73		73
N-d74		74
N-d75		75
N-d76		76							22						5.4
N-d77		77
N-d78		78
N-d79		79
N-d80		80
