        怡合达自营 双排同步轮 T10型 齿距10.0

        品牌名称：

        怡合达

        条件筛选：

        材质 铝合金
        带轮槽型（齿距） T10（10.0）
        皮带宽度 15~50
        种类筛选 双排同步轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            表面处理

            产品选型

            齿数

            单边齿槽宽度A(mm)

            17~53
            /1

            轴孔规格

            内径d(mm)

            左端台阶孔内径Q(mm)

            15~95
            /1

            右端台阶孔内径R(mm)

            15~95
            /1

            左端台阶孔深度S(mm)

            3~17
            /1

            右端台阶孔深度T(mm)

            3~17
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 齿距
            		 材质 表面处理
            带轮 法兰
            EVC01 T10 10.0 铝合金 铝合金 本色阳极氧化
            EVC02 黑色阳极氧化



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M
            		 附件
            紧定螺钉
            6~12 M4 M4×3
            12.7~17 M5 M5×4
            18~30 M6 M6×5
            31~45 M8 M8×6
            46~65 M10 M10×8





                                                                   *1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120°。
                                                                    请注意选择齿面宽度A时，建议按配合的皮带宽度增加2~3mm。

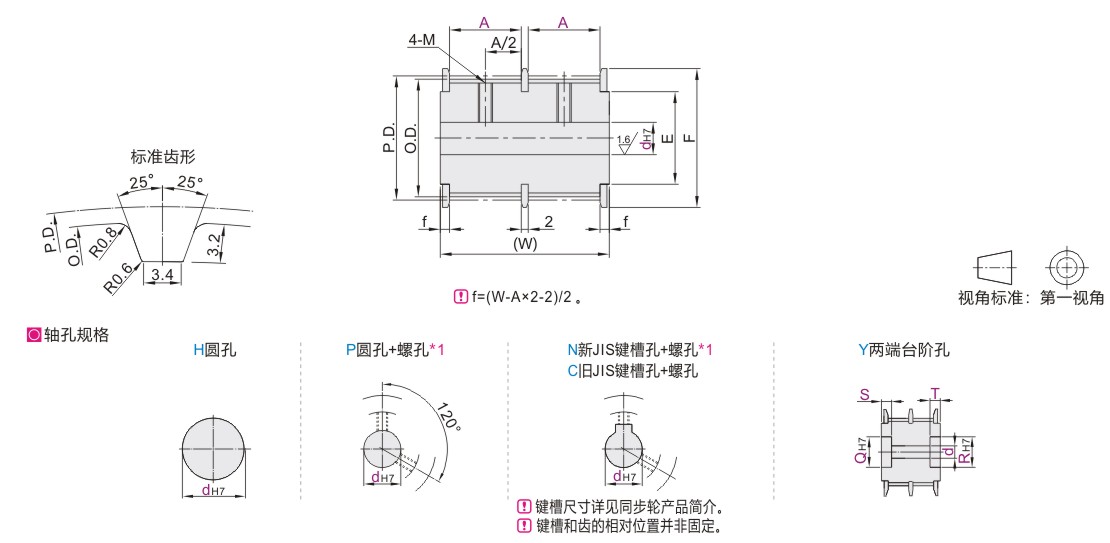

            参数图



            选型表

            型号 A
            (最小单位1)            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) Y(最小单位1) P.D. O.D. F E (W)
            代码 齿数 H P N·C Y Q·R S·T
            本色阳极氧化
            EVC01-T10

            黑色阳极氧化
            EVC02-T10            		 12 17~53

            H


            P


            N


            C


            Y

            		 12~19 12~18 12~15 12~17 15~19 3~17
            S+T≤W-3            		 38.2 36.35 40 27 2×(A+2.5)+2
            14 12~27 12~26 12~20 12~25 18~27 44.56 42.7 48 35
            15 12~28 12~22 12~26 18~28 47.75 45.9 52 36
            16 12~32 12~30 12~26 12~30 18~32 50.93 49.05 58 40
            18 12~37 12~30 12~35 18~37 57.3 55.45 61 45
            20 12~42 12~40 12~36 12~40 18~42 63.66 61.8 67 50
            22 14~52 14~48 14~38 14~50 21~52 70.03 68.15 80 60
            24 14~59 14~50 14~44 14~57 21~59 76.39 74.55 87 67
            25 14~47 79.58 77.7
            26 14~50 82.76 80.9
            28 16~67 16~57 16~50 16~65 26~67 89.13 87.25 95 75
            30 16~76 16~65 16~74 26~76 95.49 93.65 104 84
            32 20~80 20~65 20~50 20~75 27~82 101.86 100 111 90
            34 22~92 108.23 106.4 115 95
            36 27~94 114.59 112.75 123 102
            40 27~95 127.32 125.45 135 115
            44 140.06 138.2 152 130
            48 152.79 150.95 160 140
            50 159.15 157.3 170 150
            60 190.99 189.1 200 180



            轴孔规格H、Y时，无螺孔。
            孔径13、14、17、21~29、31、32、46~49不适用轴孔规格C。
            “可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK可选加工)。



            键槽尺寸



            C：旧JIS键槽尺寸表

            dH7
            轴孔径 · 符号
            		 bF7
            		 t公差
            C-d10 4  + 0.022
            + 0.010            		 1.5  + 0.1
             0
            C-d12
            C-d15 5  2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7  + 0.028
            + 0.013            		 3
            C-d33 10  3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12  + 0.034
            + 0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（ B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8     +0.015
            0              		 3  ±0.0125 1.4  +0.1
             0
            N-d10 10
            N-d10K 10  4  ±0.015 1.8
            N-d11 11  +0.018
            0
            N-d12 12
            N-d12.7 12.7  5  2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18  6  2.8
            N-d19 19  + 0.021
                  0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23  8  ±0.018 3.3  +0.2
             0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31      + 0.025
                  0                 		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39  12  ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45  14  3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51   + 0.030
                  0                    		 16  4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59  18  4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66  20  ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76  22  5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
