怡合达自营双排同步轮 H8M型齿距8.0

品牌名称：

怡合达

条件筛选：

材质铝合金

带轮槽型（齿距） H8M（8.0）

皮带宽度 15~50

种类筛选双排同步轮

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

型号：

型号筛选

未生成型号，还有 10 项未选择

代码

参数选型

表面处理

产品选型

齿数

单边齿槽宽度A(mm)

17~54

/1

轴孔规格

内径d(mm)

左端台阶孔内径Q(mm)

18~95

/1

右端台阶孔内径R(mm)

18~95

/1

左端台阶孔深度S(mm)

3~23

/1

右端台阶孔深度T(mm)

3~23

/1

技术图档

3D预览

可选加工参数

产品简介

材质图

参数图

材质图

代码	带轮类型	齿距	材质		表面处理
			带轮	法兰
EVC01	H8M	8.0	铝合金	铝合金	本色阳极氧化
EVC02					黑色阳极氧化

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~65	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120°。
请注意选择齿面宽度A时，建议按配合的皮带宽度增加2~3mm。

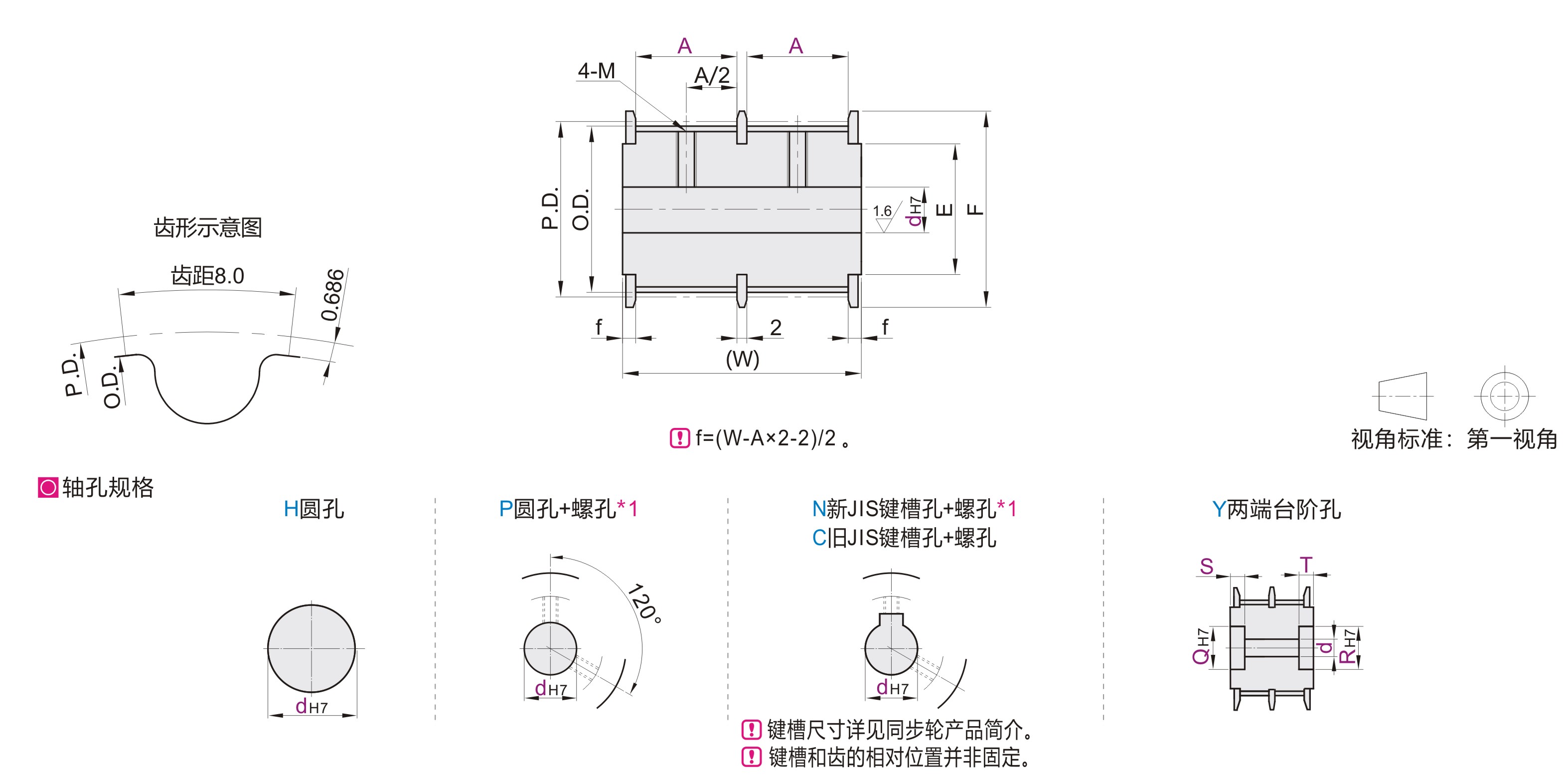

参数图

选型表

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N·C	Y	Q·R	S·T	P.D.	O.D.	F	E	(W)
本色阳极氧化 EVC01-H8M 黑色阳极氧化 EVC02-H8M	18	17~54	H P N C Y	12~28	12~26	12~26	12~26	18~28	3~23 S+T≤W-3	45.84	44.47	52	36	2×(A+2.5)+2
	19			12~32	12~28	12~28	12~30	18~32		48.38	47.01	55	40
	20			12~32	12~30	12~30	12~30	18~32		50.93	49.56	58	40
	21			12~37	12~32	12~32	12~35	18~37		53.47	52.1	61	45
	22			12~37	12~34	12~34	12~35	18~37		56.02	54.65	61	45
	24			12~42	12~40	12~40	12~40	18~42		61.12	59.75	67	50
	25			12~48	12~40	12~40	12~46	18~48		63.66	62.29	70	56
	26			14~50	14~45	14~45	14~48	21~50		66.21	64.84	74	58
	28			14~52	14~48	14~48	14~50	21~52		71.3	69.93	80	60
	30			14~59	14~50	14~50	14~57	21~59		76.39	75.02	87	67
	32			14~59	14~55	14~50	14~57	21~59		81.49	80.12	87	67
	34			16~67	16~60	16~50	16~65	26~67		86.58	85.21	95	75
	36			16~72	16~65		16~70	26~72		91.67	90.30	99	80
	38			16~76	16~65		16~74	26~76		96.77	95.40	104	84
	40			20~80	20~65	20~50	20~75	27~82		101.86	100.49	111	90
	44							27~92		112.05	110.68	119	100
	48							27~95		122.23	120.86	127	105
	50									127.32	125.95	135	115
	60									152.79	151.42	160	140
	72									183.35	181.98	190	170

轴孔规格H、Y时，无螺孔。
孔径13、14、17、21~29、31、32、46~49不适用轴孔规格C。
“可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差

C-d10	4	+ 0.022 + 0.010	1.5	+ 0.1 0
C-d12
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+ 0.028 + 0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+ 0.034 + 0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号		dH7							bJS9						t公差
N-d8		8			+0.015 0				3			±0.0125			1.4		+0.1 0
N-d10		10
N-d10K		10							4			±0.015			1.8
N-d11		11			+0.018 0
N-d12		12
N-d12.7		12.7							5						2.3
N-d13		13
N-d14		14
N-d15		15
N-d16		16
N-d17		17
N-d18		18							6						2.8
N-d19		19			+ 0.021 0
N-d20		20
N-d21		21
N-d22		22
N-d23		23							8			±0.018			3.3		+0.2 0
N-d24		24
N-d25		25
N-d26		26
N-d27		27
N-d28		28
N-d29		29
N-d30		30
N-d31		31			+ 0.025 0				10
N-d32		32
N-d33		33
N-d34		34
N-d35		35
N-d36		36
N-d37		37
N-d38		38
N-d39		39							12			±0.021			3.3
N-d40		40
N-d41		41
N-d42		42
N-d43		43
N-d44		44
N-d45		45							14						3.8
N-d46		46
N-d47		47
N-d48		48
N-d49		49
N-d50		50
N-d51		51			+ 0.030 0				16						4.3
N-d52		52
N-d53		53
N-d54		54
N-d55		55
N-d56		56
N-d57		57
N-d58		58
N-d59		59							18						4.4
N-d60		60
N-d61		61
N-d62		62
N-d63		63
N-d64		64
N-d65		65
N-d66		66							20			±0.025			4.9
N-d67		67
N-d68		68
N-d69		69
N-d70		70
N-d71		71
N-d72		72
N-d73		73
N-d74		74
N-d75		75
N-d76		76							22						5.4
N-d77		77
N-d78		78
N-d79		79
N-d80		80
