怡合达自营免键梯形齿同步轮 T10型齿距10.0 无定心功能标准型

代码	带轮类型	皮带宽度	齿距	材质			表面处理			使用胀套
				带轮	法兰	胀套	带轮	法兰	胀套
ECH51	T10150	15	10.0	铝合金		S45C	本色阳极氧化		—	见同步轮概要
ECH53				S45C	SPCC		发黑
ECH54							喷砂镀镍
ECH56	T10200	20		铝合金			本色阳极氧化		—
ECH58				S45C	SPCC		发黑
ECH59							喷砂镀镍
ECH61	T10250	25		铝合金			本色阳极氧化		—
ECH63				S45C	SPCC		发黑
ECH64							喷砂镀镍
ECH66	T10300	30		铝合金			本色阳极氧化		—
ECH68				S45C	SPCC		发黑
ECH69							喷砂镀镍
ECH71	T10400	40		铝合金			本色阳极氧化		—
ECH73				S45C	SPCC		发黑
ECH74							喷砂镀镍
ECH76	T10500	50		铝合金			本色阳极氧化		—
ECH78				S45C	SPCC		发黑
ECH79							喷砂镀镍

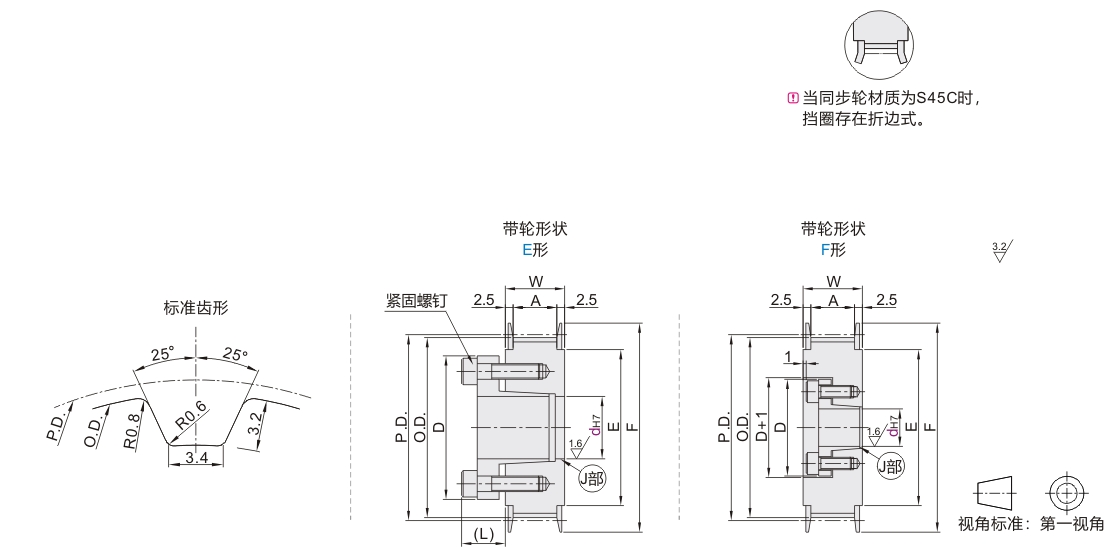

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)												P.D.	O.D.	F	E	带轮公称宽度
			T10150		T10200		T10250		T10300		T10400		T10500
			E形	F形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形
代码	齿数		CT衬套	CT衬套	CT衬套	CT衬套	CT衬套	CT衬套 CH衬套	CT衬套	CT衬套 CH衬套	CT衬套	CT衬套	CT衬套	CT衬套					A	W
ECH51-T10150 ECH53-T10150 ECH54-T10150 ECH56-T10200 ECH58-T10200 ECH59-T10200 ECH61-T10250 ECH63-T10250 ECH64-T10250 ECH66-T10300 ECH68-T10300 ECH69-T10300 ECH71-T10400 ECH73-T10400 ECH74-T10400 ECH76-T10500 ECH78-T10500 ECH79-T10500	15	E F	12	12	12	12	12	12	—	—	12～14	12	12～14	12	47.75	45.9	52	36	皮带宽度15 T10150 A:17 W:22 皮带宽度20 T10200 A:22 W:27 皮带宽度25 T10250 A:27 W:32 皮带宽度30 T10300 A:32 W:37 皮带宽度40 T10400 A:43 W:48 皮带宽度50 T10500 A:53 W:58
	16		12~15		12~15		12~15	12~15	15	15	12~17	12～15	12~17	12～15	50.93	49.05	58	40
	18		12~17		12~17	12~17	12~17	12~17	15~17	15~17		12～17		12～17	57.30	55.45	61	45
	20										12～22	12～18	12～22	12～18	63.66	61.80	67	50
	22		14~25	—	14~25	14~25	14~25	14~25	15~25	15～25	14～25	14～25	14～25	14～25	70.03	68.15	80	60
	24														76.39	74.55	87	67
	25														79.58	77.70
	26										14～35	14～35	14～35	14～35	82.76	80.90
	28		16~35		16~35	16~35	16~35	16~35	16~35	16～35	16～35	16～35	16～35	16～35	89.13	87.25	95	75
	30										16～42		16～42		95.49	93.65	104	84
	32		20~42		20~42	20~35	20~42	20~35	20~42	20~35	20~42	20~35	20~42	20~35	101.86	100.00	111	90
	34														108.23	106.40	115	95
	36														114.59	112.75	123	102
	40		20~50		20~50		20~50		20~50		20~50		20~50		127.32	125.45	135	115
	44														140.06	138.20	152	130
	48														152.79	150.95	160	140

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
19	163	49	45	42
20	171	97	46	46

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
22	186	110	48	47	14
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61
35	451	173	63	61
38	686	—	70	—	19
40	725		71		19
42	757		74		20
45	1490		78		24.5
48	1600		87
50	1660		89
