图片仅供参考，请以已选的规格为准
阪东 带附件平皮带 表面环形挡条 输送带 PU材质 接驳型 轻载型 高品质
条件筛选：
性价比 高品质
类型 轻载型
附件类型 环形挡条(周长方向带挡条)
带体厚度 0.9
滚轮面材质 聚酯织物
滚轮面纹理 布纹
输送面材质 PU
输送面纹理 平面
连续使用温度 -15~80℃
附件材质 PU
种类筛选 带附件平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
输送面颜色
产品选型
宽度W(mm)
80~500
/1
内周长L(m)
1~20
/0.001
挡条代号
挡条距边S(mm)
0~230
/1
挡条数量N(PCS)
2~11
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 | 输送面 |
滚轮面 |
总厚 | 重量 (kg/㎡) |
使用温度 (°C) |
|||||
| 材质 | 纹理 | 颜色 | 材质 | 纹理 | |||||||
| EMA01 | 环形挡条 | 高品质 | 轻载型 | PU | 光面 | 绿色 | 聚酯织物 | 布纹 | 0.9 | 1 | -15~80 |
| EMA02 | 白色 | ||||||||||
参数图
选型表
| 型号 |
皮带周长L(m) 单位最小0.001m |
挡条 代号 |
S 边距 |
N 挡条数量 |
|
| 代码 | 皮带宽度W | ||||
| EMA01 | 80~500 最小单位1 |
1~20 | SA SB |
0~230 最小单位1 |
2~11 最小单位1 |
| EMA02 | |||||
N≤W/40，去除小数取整：如110/40=2.75，则N取值2，W为皮带宽度；
请指定可被档条安装间距整除的皮带宽度，无法整除时，档条均匀的热熔在皮带表面；
挡条间距公差±5mm；
挡条热熔加工在皮带表面，可能会有轻微溢胶现象，属于正常；
因材料原因，档条与皮带存在色差，属于正常；
其它位置加挡条，可来图定制或联系我司工程师。

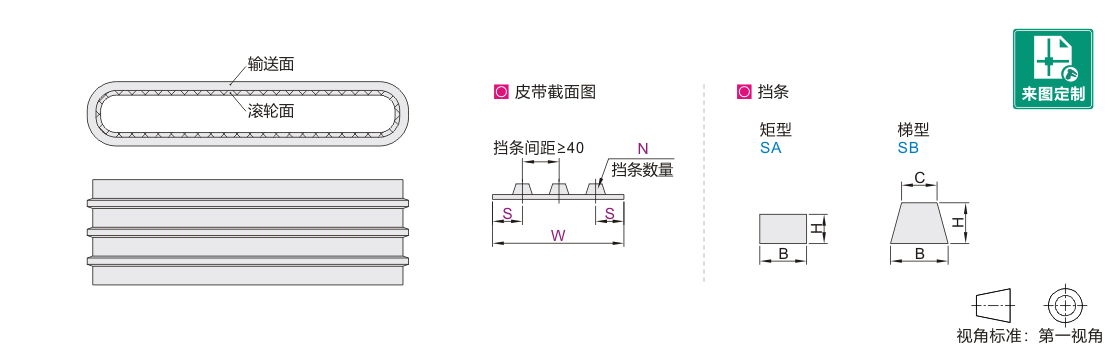

挡条参数
| 代号 |
挡条类型 |
B |
C |
H |
材质 |
最小滑轮 直径(mm) |
重量约 (g/m) |
| SA | 矩形 | 4 | — | 2 | PU | 30 | 10 |
| SB | 梯形 | 5 | 3 | 3 | 35 | 20 |
-
