图片仅供参考，请以已选的规格为准
带附件平皮带 横向挡条 输送带 PU材质 接驳型 中载型 经济型
条件筛选：
性价比 高品质
类型 中载型
附件类型 横向挡条(宽度方向带档条)
滚轮面材质 聚酯织物
滚轮面纹理 布纹
输送面材质 PU
输送面纹理 平面
连续使用温度 -15~80℃
附件材质 PU
种类筛选 带附件平皮带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
带体厚度
输送面颜色
产品选型
宽度W(mm)
50~500
/1
内周长L(m)
1~20
/0.001
挡条代号
挡条距边S(mm)
0~250
/1
挡条数量N(PCS)
1~500
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
输送面 |
滚轮面 |
总厚 |
重量 (Kg/m²) |
使用温度 (℃) |
|||||
| 材质 | 纹理 | 颜色 | 材质 | 纹理 | |||||||
| EMA13 | 横向挡条 | 高品质 | 中载型 | PU | 光面 | 绿色 | 聚酯织物 | 布纹 | 1.4 | 1.5 | -15~80 |
| EMA14 | 白色 | ||||||||||
| EMA15 | 经济型 | 哑光面 | 绿色 | -10~100 | |||||||
| EMA16 | 白色 | 1.5 | 1.7 | -20~80 | |||||||

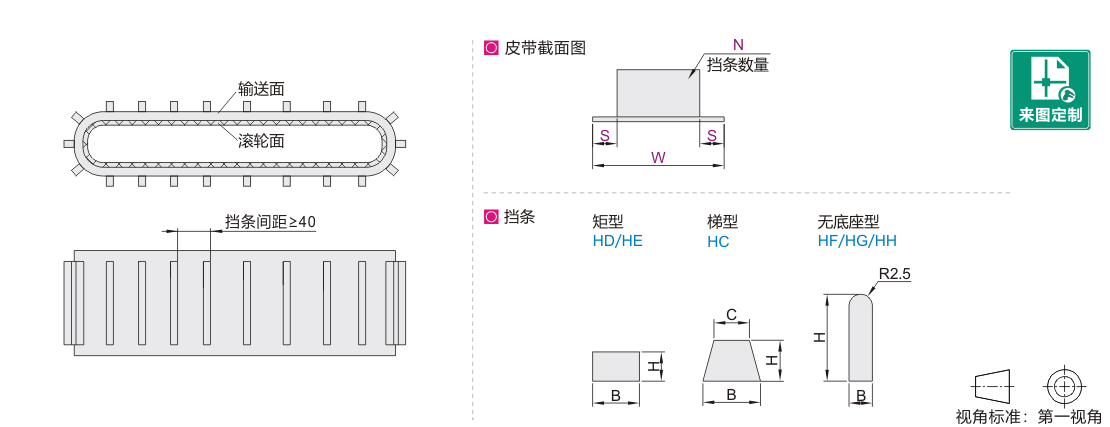

参数图
选型表
| 型号 |
皮带内周长L(m) 单位最小0.001m |
挡条代号 |
S 边距 |
N 挡条数量 |
|
| 代码 | 皮带宽度W | ||||
| EMA13 | 50~500 最小单位1 |
1~20 | HD HE HC HF HG HH |
S≤W/2 | 1~500 最小单位1 |
| EMA14 | |||||
| EMA15 | |||||
| EMA16 | |||||
N≤(L×1000)/40，去除小数取整：如N=(1.18×1000)/40=29.5，则N取值29；L为皮带周长；
请指定可被挡条安装间距整除的皮带周长，无法整除时，挡条均匀的热熔在皮带表面；
挡条间距公差±5mm；
挡条热熔加工在皮带表面，有轻微溢胶现象，属于正常；
因材料原因，挡条与皮带存在色差，属于正常；
其它位置加挡条，可来图定制或联系我司工程师。
挡条参数
| 代号 | 挡条类型 | B | C | H | 材质 | 最小滑轮 直径(mm) |
重量约 （g/m） |
| HD | 矩型 | 4 | — | 2 | PU | 30 | 10 |
| HE | 5 | 5 | 50 | 35 | |||
| HC | 梯型 | 5 | 3 | 3 | 40 | 20 | |
| HF | 无底座型 | 5 | — | 10 | 50 | 70 | |
| HG | 20 | 140 | |||||
| HH | 30 | 210 |
-
