商品分类
常规选型
图纸选型

型号筛选

未生成型号,还有 5 项未选择

代码

参数选型

滚轮(球)材质

衬层硬度

产品选型

外径D(mm)

长度L(mm)

图片仅供参考,请以已选的规格为准

包胶滚轮 直柱型 防粘硅胶型 带轴承型

条件筛选:

产品类型 带轴承型
形状 直柱形
轴承材质
轴承
尺寸选择 L尺寸选择
包胶范围 滚轮表面
是否包胶 包胶
滚轮(球)表面处理
衬层厚度 3
衬层尺寸选择 衬层厚度固定型
衬层(壳体)材质 防粘硅胶(白色)
种类筛选 滚轮

产品型号:

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息
3D模型
PDF下载
3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图
代码
类型
材质
硬度
芯材 衬层 轴承
QAF80 直柱 带轴承型 SUS304 防粘硅胶
(白色)
邵氏A60
QAF81 邵氏A50
QAF84 铝合金 邵氏A60
QAF85 邵氏A50

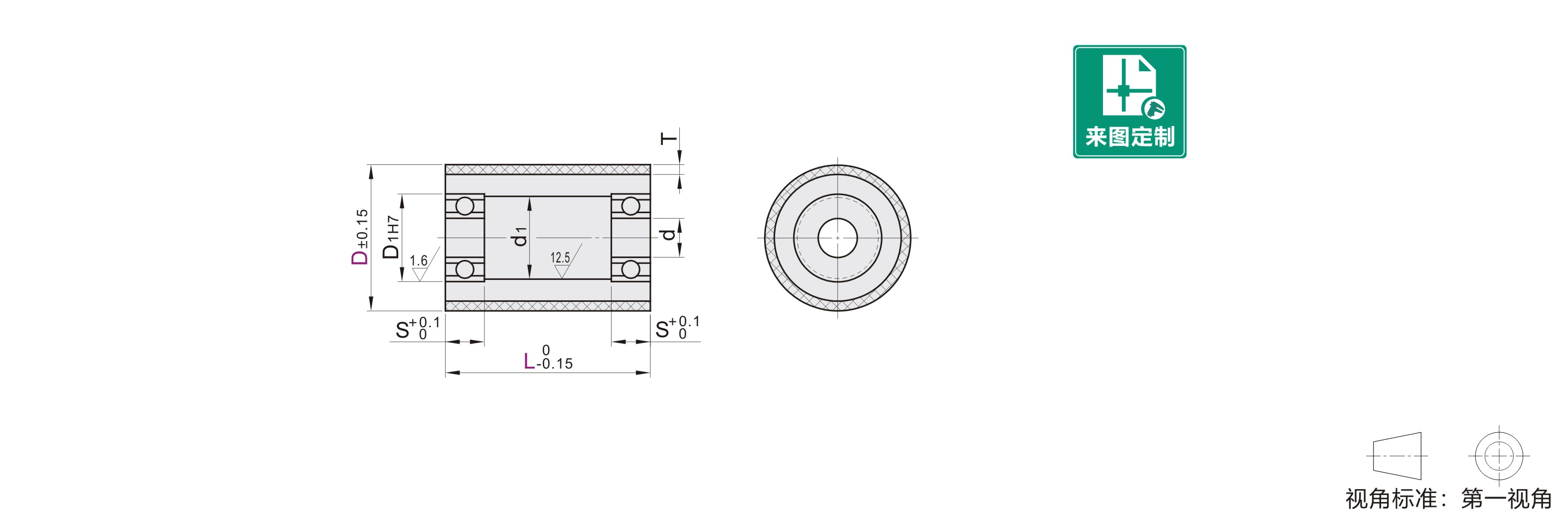

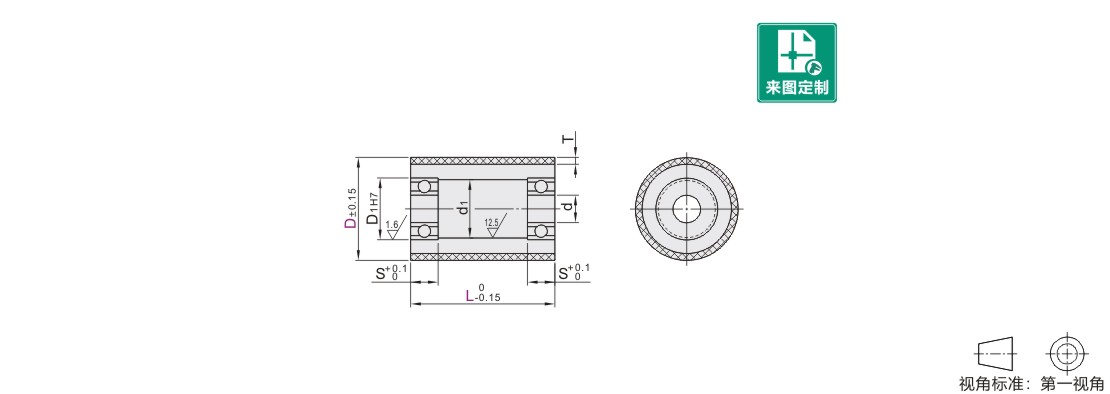

参数图



选型表

型号
L
D1
d
d1
T
S
适用轴承
代码 D
(SUS304)
QAF80
QAF81

(A5052)
QAF84
QAF85
25 20   30   40   50 15 6 10 3 5 696ZZ×2
30 19 8 15 6 698ZZ×2
35        30   40   50 22 10 18 6900ZZ×2
40        30   40   50   100

28 12 24 8 6001ZZ×2
50 32 15 28 9 6002ZZ×2
