图片仅供参考，请以已选的规格为准
包胶滚轮 直柱型 带键槽型 带螺纹孔型
条件筛选：
产品类型 带键槽螺纹孔型
形状 直柱形
轴承 无
包胶范围 滚轮表面
是否包胶 包胶
滚轮（球）表面处理 无
衬层（壳体）材质 聚氨酯(自然色)
轴安装方式 中间螺钉固定
种类筛选 滚轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
尺寸选择
滚轮（球）材质
衬层硬度
产品选型
外径D(mm)
内径d(mm)
长度L(mm)
20~100
/1
包胶单边厚度T(mm)
技术图档
3D预览

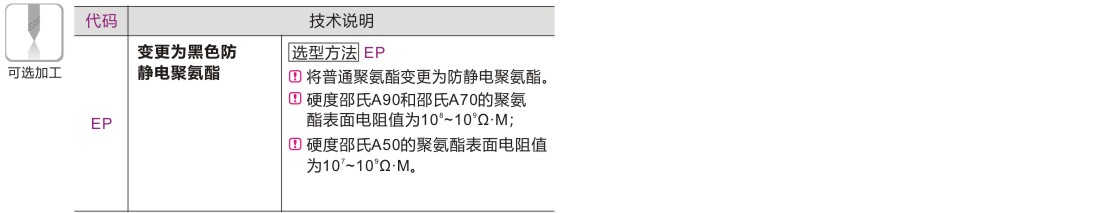

可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
硬度 |
||
| L尺寸选择型 | L尺寸指定型 | 芯材 | 衬层 | ||
| QAK36 | QAK21 | 带键槽螺纹孔型 | SUS304 | 聚氨酯 (自然色) |
邵氏A90 |
| QAK37 | QAK22 | 邵氏A70 | |||
| QAK38 | — | 邵氏A50 | |||
| QAK39 | QAK24 | 铝合金 | 邵氏A90 | ||
| QAK40 | QAK25 | 邵氏A70 | |||
| QAK41 | QAK26 | 邵氏A50 | |||

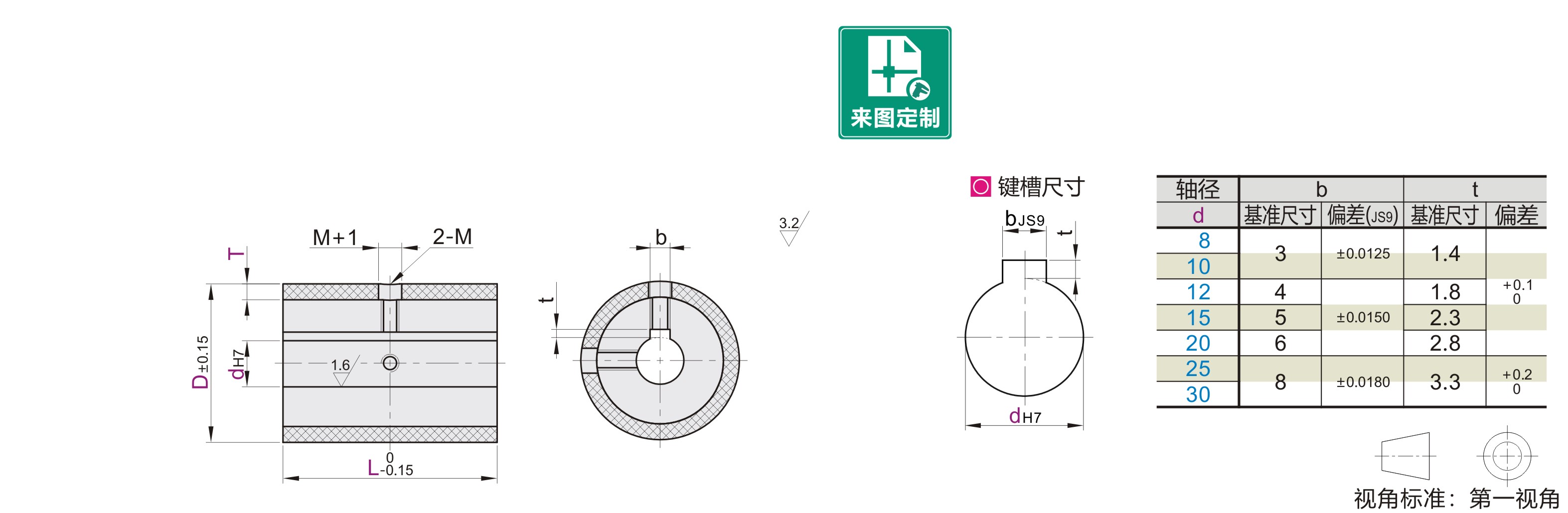

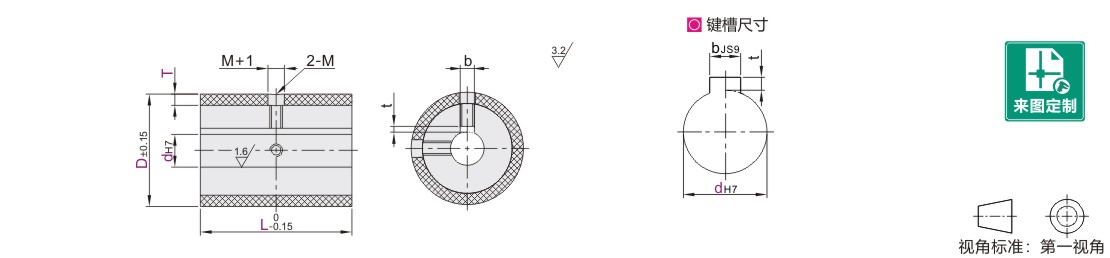

参数图
选型表
L尺寸选择型
| 型号 |
dH7 |
L |
T |
M |
|
| 代码 | D | ||||
| QAK36 QAK37 QAK38 QAK39 QAK40 QAK41 |
20 | 8 | 15 20 25 30 40 50 | 3 | 3 |
| 25 | 10 | 15 20 25 30 40 50 | |||
| 30 | 10 12 | 15 20 25 30 40 50 | |||
| 35 | 12 15 | 20 25 30 40 50 | |||
| 40 | 12 15 | 20 25 30 40 50 | 4 | ||
| 50 | 20 25 | 25 30 40 50 | |||
L尺寸指定型
| 型号 | dH7 |
L 最小单位1 |
T | M |
|
| 代码 | D | ||||
| QAK21 QAK22 QAK24 QAK25 QAK26 |
20 | 8 | 20 ~ 100 | 3 | M3 |
| 25 | 8 10 12 | ||||
| 30 | 8 10 12 15 | ||||
| 35 | 10 12 15 20 | ||||
| 40 | M4 | ||||
| 50 | 10 12 15 20 25 | ||||
| 50A | 10 12 15 | 5 10 |
M5 | ||
| 60 | 12 15 20 | ||||
| 80 | 15 20 25 | ||||
| 100 | 20 25 30 | M6 | |||
-
